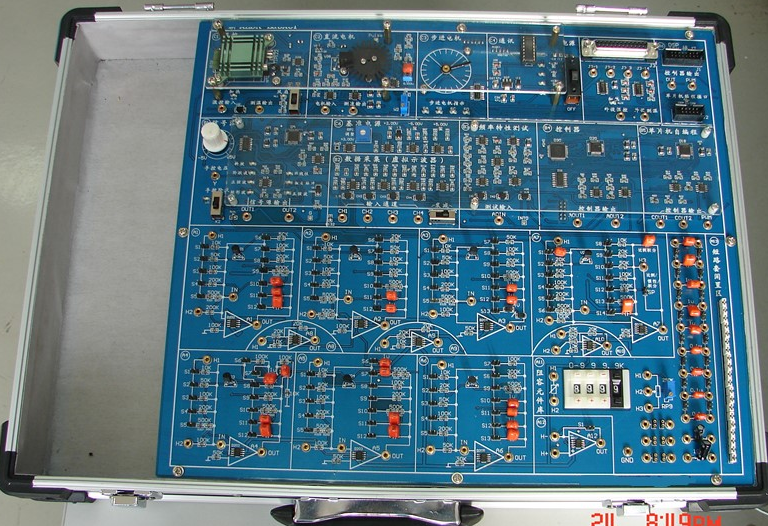

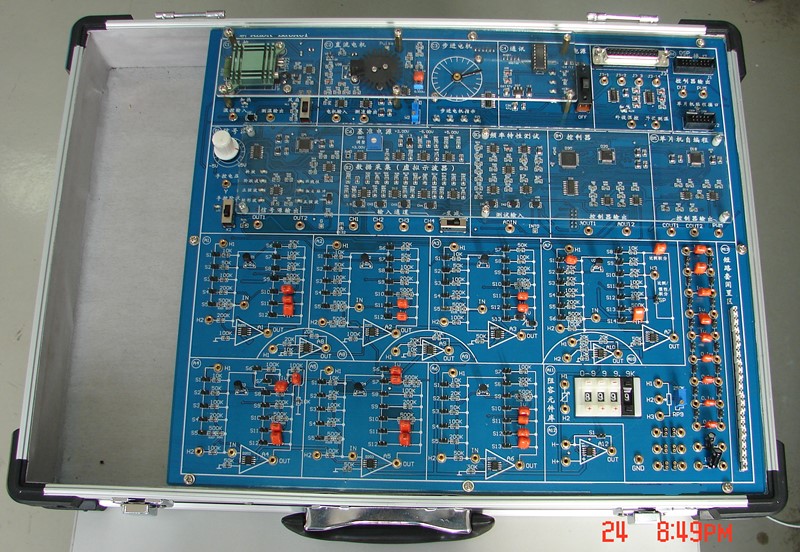

組成：
1. 本機
(1) 采用主從方式多CPU結構
CPUA：為主控處理器，用于系統管理、與上位機通訊、數據采集及計控實驗等。
CPUB：為輔控處理器，用于信號源發生及自控實驗等。
CPUC：為自編程處理器，用于提供用戶二次開發的單片機自編程。
所有CPU均采用C8051F410芯片，自帶A/D、D/A轉換，轉換精度均為12位。
(2) 與電腦通訊
采用RS232串口聯接，也可加接USB轉RS232聯接電纜，與電腦USB口聯接。
(3) 被控對象（運算模擬單元）
采用模塊式結構，提供11個實驗用基本運放模擬單元，構成比例環節、慣性環節、積分環節、比例微分環節，PID環節和典型的二階、三階系統等。
(4) 阻容元件庫
0-999.9K直讀式可變電阻
250K電位器
多組電容
(5) 信號源模塊CPUB
① 提供矩形波、正弦波、斜坡、階躍波、方波、微分脈沖等的單信號源，或同時發生兩種不同類型信號，其輸出幅度、寬度、頻率、斜率可在PC機界面上設置。
② 提供繼電特性、飽和特性、死區特性、間隙特性、延遲特性等的非線性環節輸出，其輸出幅度、寬度、斜率可在PC機界面上設置。
③ 每個實驗范例都提供信號源默認值。
(6) 頻率特性測試模塊
實驗機自帶掃頻功能，自動生成閉環、開環伯德圖及奈氏曲線（六個），在一個界面上全部顯示，觀察時可任選一個進行放大顯示，方便直觀。
可自動搜索諧振峰值或穿越頻率。
(7) 數據采集／虛擬示波器模塊
在示波器界面分成上、下兩塊顯示區，可同時有多達七個通道顯示。
在自動控制原理實驗中供虛擬示波器顯示用，在計算機控制技術實驗中既供虛擬示波器顯示用，又可作為控制器模塊輸入。
數據采集精度為12位。
(8) 控制器模塊CPUA
在計算機控制技術實驗中用于計算機的控制計算與輸出。A/D、D/A轉換精度為12位。
PID控制及直接數字控制實驗的控制參數（包括采樣周期）可在界面上直接設定和修改，每項范例實驗的控制參數（包括采樣周期），都在界面上向用戶提供了默認值。
(9) 溫控、直流電機、步進電機模塊
溫控模塊由溫度載體、功率放大器、調節器、溫度傳感器、T／V轉換器等組成，可進行離散增量型PID閉環控制、PWM方式PID閉環控制、位式閉環控制及外接烤箱PID閉環控制。
直流電機模塊由直流電機、電機驅動功率放大器、調節器、電機轉速檢測傳感器、F/V轉換器等組成，可進行直流電機轉速數字PID閉環控制。
步進電機模塊由步進電機及指針等組成，可進行步進電機轉速數字四相四拍、四相八拍方式工作，正、反轉及轉速控制，并提供實驗范例。
(10) 外設接口模塊
提供外設的擴展接口，例如烤箱的溫度控制。
2. 選購件
單片機自編程模塊CPUC：在單片機自編程計控實驗中用于計算機的控制計算與輸出。
C平臺自編程模塊
U-EC5仿真模塊（用于單片微處理器自編程計控實驗）。
二、實驗項目
自動控制原理實驗
線性系統的時域分析：典型環節的模擬研究、二階系統和三階系統的穩定性和瞬態響應。
線性控制系統的頻域分析：一階慣性環節的頻率特性曲線實驗、二階閉環和開環系統的頻率特性曲線實驗。
線性系統的校正與狀態反饋：頻域法串聯超前校正、頻域法串聯遲后校正、時域法串聯比例微分校正、時域法局部比例反饋校正、時域法微分反饋校正和線性系統的狀態反饋及極點配置。
非線性系統的相平面分析：典型環節、二階非線性控制系統和三階非線性控制系統。
計算機控制技術實驗
采樣／保持與微分／數字濾波
簡單數字PID控制：被控對象辨識，0型和Ⅰ型的二階／三階位置型／增量型／積分分離／帶死區／帶有延遲對象PID控制。
串級PID控制：二階／三階串級控制
比值PID控制：單閉環／雙閉環比值控制
位式控制
前饋-反饋PID控制：靜態／動態前饋-反饋控制
解耦PID控制：靜態／動態前饋補償解耦控制
直接數字控制實驗：大林算法控制、最少拍控制
自編程計控實驗
C++自編程、單片機自編程計控實驗。
實驗項目同計算機控制技術實驗PID控制。
控制系統應用實驗
直流電機PID轉速控制
溫度增量型PID控制
附件7：實驗項目
1. 自動控制原理實驗項目
(1) 線性系統的時域分析實驗：
典型環節的模擬研究
二階系統的瞬態響應和穩定性
三階系統的瞬態響應和穩定性
(2) 線性控制系統的頻域分析實驗：
一階慣性環節的頻率特性曲線
二階閉環和開環系統的頻率特性曲線實驗
(3) 線性系統的校正與狀態反饋：
頻域法串聯超前校正
頻域法串聯遲后校正
時域法串聯比例微分校正
時域法局部比例反饋校正
時域法微分反饋校正
線性系統的狀態反饋及極點配置
(4) 非線性系統的相平面分析實驗：
典型環節的模擬研究
二階非線性控制系統
三階非線性控制系統
2. 計算機控制技術實驗項目
(1) 采樣與保持
采樣實驗
采樣控制
(2) 微分與數字濾波
一階微分反饋控制
四點微分均值反饋控制
模擬一階慣性數字濾波
四點加權平均數字濾波
(3) 數字PID控制：
被控對象辨識
對象開環辨識
對象閉環辨識
二階PID控制
位置型PID控制
增量型PID控制
積分分離PID控制
帶死區PID控制
型位置型PID控制
型增量型PID控制
帶有延遲對象PID控制
三階PID控制：
位置型PID控制
型位置型PID控制
型增量型PID控制
串級PID控制
二階串級PID控制
三階串級PID控制
比值PID控制：單閉環／雙閉環比值控制
單閉環比值PID控制
雙閉環比值PID控制
前饋-反饋控制
靜態前饋-反饋PID控制
動態前饋-反饋PID控制
解耦控制
靜態前饋補償解耦PID控制
動態前饋補償解耦PID控制
(4) 二階位式控制
(5) 直接數字控制實驗
大林算法控制
大林算法控制
消除振鈴大林算法控制
最少拍控制
最少拍有紋波控制系統
最少拍無紋波控制系統
3. 控制系統應用實驗項目
直流電機PID轉速控制
溫度增量型PID控制
溫度PWM方式PID控制
溫度位式控制
烤箱位式控制
步進電機轉速、轉角控制
溫度PWM方式PID控制
溫度位式控制
烤箱位式控制
步進電機轉速、轉角控制
特色功能
被控對象采用模塊式結構：采用模塊式結構將使被控對象構建方便，只須采用短路套跨接及少量模塊間的聯線就能構造出各種型式和階次的模擬環節，直觀且簡化了實驗操作和設備管理。
時域分析界面：可同時有多達七個通道顯示，波形可隨意移動和調整，每個實驗只運行一個周期，并在界面上顯示該實驗的原理圖。
頻域分析界面：用戶可隨意選擇設置所需測試的頻率點，系統集成軟件一次生成六種特性曲線，并在一個界面上全部顯示。用戶可在曲線上隨意增添頻率點，查找各特征參數。
計算機控制技術實驗直觀性：PID控制及直接數字控制實驗的控制參數可直接在界面上設定和修改，每項實驗都提供默認值。
多種自編程計控實驗平臺：提供C平臺自編程和單片機自編程兩種計控實驗平臺，每種平臺都提供集成開發環境和范例程序。
備注：目前其它生產商暫時還無法達到這個指標。
