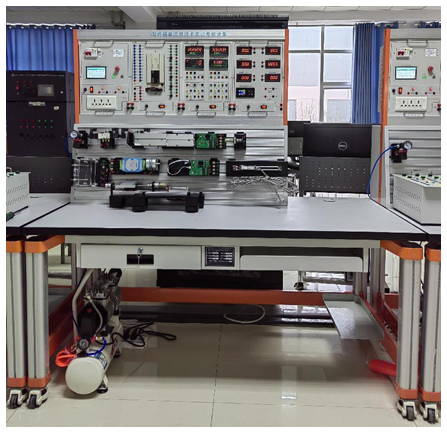

傳感器綜合實訓平臺

1

傳感器應用技術電源屏

套

1

2

鋼制實訓桌

套

1

3

PLC及擴展掛箱

套

1

4

控制儀表掛箱

套

1

5

電壓電流表模塊

套

1

6

按鈕及繼電器掛箱

套

1

7

超聲波傳感器模塊

套

1

8

光敏傳感器模塊

套

1

9

容柵位移傳感器單元

套

1

10

磁柵位移傳感器單元

套

1

11

數字量傳感器模塊

套

1

12

電磁閥單元

套

1

13

旋轉變壓器單元

套

1

14

氣缸運動單元

套

1

15

溫度加熱室模塊

套

1

16

霍爾式傳感器模塊

套

1

17

電容式傳感器模塊

套

1

18

電感式傳感器模塊

套

1

19

光電傳感器（漫反射型）模塊

套

1

20

壓力傳感器（氣體)模塊

套

1

21

產品配件包

套

1

22

產品配線包

套

1

23

培訓資源包

套

1

24

空氣壓縮機

套

1

1

多功能排插

（250V/10A)3米

個

1

2

PU氣管

φ6 藍色

米

2

3

PU氣管

φ8 藍色

米

4

4

速度控制閥

J-AS1201F-M5-06

個

4

5

螺紋直通接頭

PC6-02

個

1

6

螺紋直通接頭

PC6-01

個

6

7

螺紋直通接頭

PC8-02

個

1

8

內螺紋直通

PCF8-02

個

1

9

T型三通

PE6

個

1

10

T型減徑三通

PEG8-6

個

1

11

凳子

座直徑:32CM*寬度:40CM*座高:45CM   白色

張

2

產品配線包

1

護套連接橋

S4-24-2 紅

個

3

2

護套連接橋

S4-24-2 黑

個

3

3

護套疊插導線

S302 1米 黃

條

10

4

護套疊插導線

S302 1米 綠

條

10

5

護套疊插導線

S302 1米 紅

條

10

6

護套疊插導線

S302 1米 黑

條

10

7

護套疊插導線

S302 1米 藍

條

10

8

PLC編程電纜線

USB-SCO9

條

1

1

傳感器應用技術電源屏

尺寸：約L1120mm*W290mm*H900mm。

電源屏結構：采用鋼板做骨架，經過機械加工成型，表面靜電噴塑處理。上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。

設有專用型材用于快速卡裝傳感器模塊

2

實訓桌

尺寸：約L1600mm*W800mm*H780mm。

子臺面板至少采用厚度≥25mm E1 級復面合成板。

要求采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳。主體結構需通過左、右各 2 個 C 字形鋁壓成型構件聯接，臺面高度≥800mm。

要求桌面板下設支撐框架，截面尺寸≥30×30mm。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸≥70×70mm，四面帶槽，槽寬≥8mm，端部配套塑料堵頭，要求槽內可適用工業鋁型材通配螺母及配件。

要求 C 字形鋁壓成型構件為左、右對稱件，外形≥160×166×70mm。

3

電源模塊

尺寸：約L268mm*W405mm*H159mm。

1.單相交流電源：?jiǎn)蜗嘟涣麟娸敵?，供外接儀器設備用。

2.直流穩壓電源：DC24V，電流2A，帶有熔斷器保護功能；

3.直流穩壓電源：DC12V，電流5A，帶有熔斷器保護功能；

4.配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關等器件。

5.安全用電：要求配套實驗室智慧用電安全控制系統，智能電源管理系統至少具有過溫、短路、過流、過壓、欠壓、失壓、功率限定 7 大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；要求電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線 4G 和有線以太網與手機 APP 和 PC 端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

（1）智能終端：要求可以實時監控設備運行情況，提供 Zigbee、CAN 等多種通信模式，需具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC 端進行授權之后，設備可啟動使用，PC 端可分時預約設備的啟動和停止。

（2）手機 APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近 2 年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

（3）PC 端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

（4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。

4

PLC及擴展掛箱

尺寸：約L268mm*W405mm*H159mm。

PLC主機

電源電壓：AC100~240V

額定頻率：50/60Hz

輸入形式：漏型/源型

輸入點數：24

輸出種類：繼電器

輸出點數：24

PLC模擬量模塊

分辨率12位二進制的模擬輸入輸出適配器。

模擬輸入2頻道和模擬輸出1頻道的輸入輸出混合的適配器。

2頻道的電壓輸入(DC0～10V)、或輸入電流(DC 4～20毫安)。

1頻道的輸出電壓(DC0～10V)、或電流輸出(DC 4～20毫安)。

指定各頻道每輸入或者輸入電流的電壓。

模擬輸入范圍

輸入電壓:DC 0～10V(輸入電阻198.7   kΩ)

輸入電流:DC 4～20毫安(輸入電阻250Ω)

分辨率

輸入電壓:2.5mV (10 V×1/4000)

輸入電流:5μA(16mA×1/3200)

輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

5

控制儀表掛箱

尺寸：約L268mm*W405mm*H159mm

電源：100~240V AC/DC

控制輸出：繼電器

報警輸出：二路

顯示位數：6位顯示

外形尺寸：48H*96W*94.5L

智能溫控表 2個

電源：100~240V AC/DC

變送輸出：4~20MA

控制輸出：繼電器

報警輸出：二路

信號輸入：?jiǎn)温吠ㄓ幂斎霟o(wú)通訊

輸入信號：?jiǎn)蜹C/RTD通用輸入

顯示位數：4位顯示

面板尺寸：48H*96W

智能傳感器儀表

電源：100~240V AC/DC

變送輸出：4~20MA

控制輸出：繼電器

報警輸出：二路

信號輸入：一路輸入

輔助電源：帶DC24V輔助電源

面板尺寸：48H*96W

信號端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

6

電壓電流表可調直流電源模塊

尺寸：約L268mm*W405mm*H159mm

三位半數字電流表：量程DC200MA，工作電壓DC5V 1個

三位半數字電壓表：量程DC200V 工作電壓DC5V  3個

三位半數字電流表：量程DC2A工作電壓DC5V 1個

三位半數字電流表：量程DC5A工作電壓DC5V 1個

提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。

儀表供電系統：配有變壓器、儀表電源板、開關等器件。

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

7

按鈕及繼電器掛箱

尺寸：約L268mm*W405mm*H159mm

繼電器：J DC24V 8T 6個

繼電器座： 6個

自復按鈕開關  LAS2Y-11 Φ12 圓形頭 綠色 4個

自鎖按鈕開關  LAS2Y-11Z Φ12 圓形頭 綠色 4個

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

8

超聲波傳感器模塊

尺寸：約L260mm*W80mm*H90mm

四探頭倒車?yán)走_(dá)

核心數量: 4個探頭

報警音量: 80dB及以上

工作溫度范圍: -40℃-80℃

測試距離: 2.0m-0.4m

是否支持夜視: 否

顯示器類型: LCD顯示器

探頭個數: 4個

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

9

光敏傳感器模塊

尺寸：約L160mm*W80mm*H90mm

功能：光敏傳感器感受外界光線的強弱分四個等級，輸出四種開關量信號到端子。

主要器件：組件光敏傳感器線路板 1套

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

10

容柵位移傳感器單元

容柵位移傳感器

分辨率：0.01MM

示值誤差：0.03MM

示值變動性：0.01MM

測量zui大速度：1.5M/S

公英制轉換

清零開關

電池（1.55V）SR44w

232串口信號輸出

11

磁柵位移傳感器單元

開式磁柵尺

量程:100mm

分辨率:1μm

零位:無零位

電源電壓:DC5V-24V

輸出方式:線性輸出

接頭方式:DB9

12

數字量傳感器模塊

尺寸：約L240mm*W80mm*H90mm

旋轉變壓器―數字轉換板 1套

組件電機調速器線路板 1套

水平運動機構 1套

光柵尺

分辨率:5μm

精確度：±5μm

電源電壓:DC5V-24V

輸出方式:線性輸出

接頭方式:DB9

13

電磁閥單元

電磁閥     1個

螺紋直通接頭  3個

消聲器    2個

固定螺栓（短）       1個

模塊卡座  1個

三位五通電磁閥座    1個

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

14

旋轉變壓器單元

旋轉變壓器

輸入電壓： AC7V

頻率：10KHz

轉換率：0.5±5%

電氣誤差：±10Max

最大運行速度：500S/-1

變壓器座 1個

蓋板 1個

轉軸 1個

深溝球軸承    696ZZ（內徑6 外徑15 厚度5） 2個

軸用卡簧 GB/T894.2-1986 φ12  2個

15

氣缸運動單元

氣缸：TN20*100 缸徑：φ20，行程：100mm 2個

速度控制閥： 4個

磁性開關：2個

固定螺栓（長）：      1個

模塊卡座2：1個

氣缸底盒：1個

氣缸安裝片： 1個

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

16

溫度加熱室模塊

尺寸：約L180mm*W140mm*H120mm

溫度加熱室：采用透明有機玻璃加工粘合而成。

盒體：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。

風扇：40*40*10mm DC12V 風扇 1個

風扇罩：40mm*40mm 1個

熱電阻   PT100/不銹鋼/-20~420度/M8*1.5/L50mm/線長2M屏蔽網：1個

熱電偶：K型 1個

突跳式溫控器：KSD-301 250V/10A 常閉型 60度 1個

端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

17

霍爾式傳感器模塊

霍爾式傳感器

檢測距離：5mm±10%

設定距離：0~4mm

可檢測物體：磁性金屬

響應頻率：0.4kHz

電源電壓：DC12～24V

傳感器支架： 1件

18

電容式傳感器模塊

電容式傳感器

檢測距離：8mm±10%

設定距離：0~5.6mm

可檢測物體：導體及電介質體

響應頻率：100Hz

電源電壓：DC12～24V

傳感器支架： 1件

19

電感式傳感器模塊

電感式傳感器

檢測距離：4mm

可檢測物體：導體及電介質體

響應頻率：800Hz

電源電壓：DC12～24V

傳感器支架： 1件

20

光電傳感器（漫反射型）模塊

光電傳感器

檢測距離：100mm

檢測形式：NPN

響應時間：0.5ms

電源電壓：DC10～30V

傳感器支架： 1件

21

壓力傳感器（氣體)模塊

壓力變送器 1個

類型：通用型

螺紋規格:G1/2

輸出信號：4~20MA

量程：1.6MPA

氣源處理元件(調壓閥)   1個

接管口徑：G1/4

調壓范圍： 0.5~0.9MPa

螺紋直通接頭：PC6-02  2個

調壓閥支架：1件

銅制三通：    1件

22

空氣壓縮機

輸出功率：≥360W

工作壓力：≥0.6mpa

排氣量：≥40L/min

儲氣罐容積:≥12L

23

培訓資源包

1.設備使用說明書

2.系統綜合說明

3.傳感器與檢測技術實訓設備使用說明

4.傳感器應用實訓

5.實訓注意事項

6.實訓回路舉例

7.可實訓項目至少包含以下內容：

（1）熱電偶傳感器應用（PID控制實例）

（2）熱電偶傳感器應用（PLC控制實例）

（3）熱電阻傳感器應用（PID控制實例）

（4）熱電阻傳感器應用（PLC控制實例）

（5）壓力傳感器應用（儀表控制實例）

（6）電容式傳感器應用（PLC檢測性能)

（7）電容式傳感器應用（PLC檢測性能）

（8）電感式傳感器應用（PLC檢測性能）

（9）磁性開關應用（PLC檢測性能）

（10）磁性開關應用（PLC檢測性能）

（11）電容式、電感式、接近型傳感器及磁性開關綜合應用（PLC控制實例）

（12）光敏傳感器應用（PLC控制實例）

（13）超聲波傳感器應用（PLC控制實例）

（14）光電式傳感器應用（PLC控制實例）

（15）光柵位移傳感器應用（儀表控制實例）

（16）磁柵位移傳感器應用（儀表控制實例）

（17）容柵位移傳感器應用（儀表控制實例）

（18）編碼器應用（儀表控制實例）

（19）旋轉變壓器應用（儀表控制實例）

（20）十五種傳感器綜合應用（PLC+PID+儀表綜合控制實例）
