一、概 述

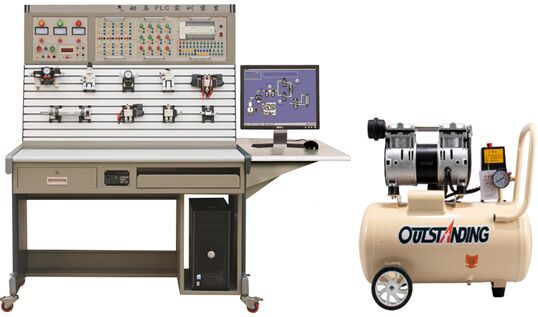

“氣動與PLC實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的“氣動技術”、“液壓與氣壓傳動”等課程的教學實訓。除了可開設常規的氣動基本控制回路實訓外，還可進行氣動演示、模擬氣動控制技術及氣動課程設計等。實訓操作平臺采用鋁型材結構，并將氣動元件安裝到專用底座上，可使氣動元件方便的從操作平臺上裝卸。具有很強的綜合性、直觀性、開放性及實訓性，是自動化、機電一體化等專業的教學、實訓、考核的理想設備。
二、特 點
1.可操作性強 各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，底板采用ABS工程塑料，一次壓制而成，經久耐用，實訓時可在通用鋁型材板上構建成各種氣動回路，氣動元件裝卸快捷，布局靈活，氣動回路清晰、明了。
2.噪聲小 氣源采用靜音空氣壓縮機，為實訓室提供一個較好的實訓環境。
3.控制方式多樣化 氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制，通過比較，突出PLC控制的優越性，加深對PLC的了解及掌握。
4.使用性強 氣動回路采用快速接頭，電控回路采用帶防護功能的專用實訓連接導線，實訓時由學生根據指導書手動構建實訓回路；配套氣動元件齊全，學生可自行設計氣動應用系統。能鍛煉學生理論結合實際的動手能力及思考能力，有很強的實訓性。
5.保護功能齊全 帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，系統額定壓力為0.7Mpa，是安全的低壓實訓系統。
6.集成度高 該裝置集各種真實的氣動元件、繼電器控制單元、PLC、計算機組態技術于一體，功能強大、適用范圍廣。
三、技術參數
1.輸入電源：?jiǎn)蜗嗳€AC220V±10% 50Hz
2.輸出電源： +24V/6A輸出；
3.裝置容量：＜1kVA
4.靜音空氣壓縮機：工作電源AC220V±10% 50Hz，輸入功率 0.55kW，公稱容積30L，額定流量：40L/min，額定輸出氣壓0.7MPa
5.外形尺寸：1320mm×718mm×1679mm(不含顯示器隔板)
6.電源控制系統（整個實訓室1套）：本套控制系統采用ARM-Cortex-M架構核心芯片，高速穩定，具有不少于10路開關狀態輸入檢測（采用光電隔離，保證系統可靠與穩定性），10路可控大功率輸出，并配合10路狀態輸入與10路控制輸出聯動；系統配備具有極佳音質的語音輸入輸出功能，可根據客戶需求定制語音，采用TF卡存儲模式，更換語音極為方便；系統另外配備智能學習型無線遙控接收功能，配備高功率高質量遙控器，可在開闊區域?qū)崿F(xiàn)1千米以內遙控。系統電源輸入采用交直流雙供電，可任選一種模式供電，供電電源范圍廣,可實現交直流9~24V寬電源供電；并配有可通過手機控制輸入電源的開合。
7.教學資源
（1）實訓室設備安全操作仿真軟件：該軟件應能夠展示各類機械設備的安全操作方法，安全注意事項，機械傷害和易發生的機械事故，常見事故的發生原因、防止措施以及各種安全標志、安全色及標牌等。能夠?qū)W(xué)生進行機械設備方面的各種安全教育，提高學生的安全意識，使學生掌握一些安全基本知識和自我保護常識，熟悉各種事故產生的原因和處理事故的措施，讓學生在遇到危險時能采取一定的安全措施，預防或減少事故的發生。該軟件必須有理論知識、動畫演示、答題互動等環節。以圖文并茂、動畫演示、游戲闖關、案例分析等生動活波的展現形式，大大提高了學生的學習興趣。
（2）實訓室設備電器安全操作仿真軟件：本軟件以Flash動畫與3D虛擬仿真相結合，能夠使學生掌握電氣類實訓室各種安全操作規程、用電安全、人身的觸電方式及觸電急救方法、過電壓及防火防爆、火災的預防、各種滅火器的使用和火災逃生的方法等。軟件主要分為四個模塊：
1）電氣安全：包含安全用電的意義、預防人體觸電、電氣防火防爆、防雷保護、安全標志等。
2）消防減災：包含電氣火災的撲救常識、火災逃生與救護、滅火器的使用、燙傷的簡單處理、消防講解、火災逃生等。
3）緊急救護： 醫療急救小常識、觸電急救動畫講解等。
4）答題互動：包含電磁大冒險、用電知識問答、安全標志連連看等。
（3）液壓傳動仿真教學軟件：該軟件采用多媒體技術與交互式動畫技術相結合的方式，闡述液壓整個課程的主要教學內容，需包括從元件的基礎定義、原理到內部結構動畫，從理論的液壓回路到實際液壓系統的應用。本軟件結合目前常用液壓系統的功能、結構、各部件的作用等多方面，全面解剖液壓系統工作原理及過程，應包含以下內容：
1）典型液壓閥的相關知識介紹；
2）液壓典型元件的工作原理、結構和功能仿真；
3）典型液壓傳動回路的運行仿真；
4）典型液壓系統原理圖的介紹；
5）典型電氣控制系統接線原理圖的介紹；
四、基本配置及功能
1.由控制屏、實訓桌、電氣實訓模塊、氣動閥等組成
2.實訓裝置基本配置及功能
序號 | 模塊 | 名稱 | 主要配置 | 數量 |
1 | 基 礎 平 臺 | 控制屏 | 采用鈑金結構與工業鋁型材一體化設計，工業鋁型材在鈑金的基礎上建立一個固定閥板的平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，兩道之間距離為40mm,最上面層主要以電氣控制及掛件位置，側面為掛導線支架。 | 1臺 |
2 | 實訓桌 | 鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。 | 1張 | |
3 | 氣源 | 工作電源AC220V±10%,50Hz，輸入功率,0.55kW，公稱容積30L，額定流量：40L/min，額定輸出氣壓0.7MPa | 1臺 | |
4 | 電 氣 訓 模 塊 | 電源模塊 | 電源部分配套電源指示燈，監控裝置的輸入電壓，同時裝有1只5A帶燈。啟動/停止按鈕主要用于控制裝置交流電壓輸出。右下角由要提供氣動控制回路中的DC24V直流電壓。直流電源輸出設有過電流、短路保護等功能。 | 1套 |
5 | 直流繼電器模塊 | 配置4只直流24V繼電器，1只直流24V時間繼電器，觸點全部引到面板上，方便于控制回路的連接。開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。 | 1臺 | |
6 | 控制按鈕模塊 | 6只帶綠燈自復位雙刀雙擲按鈕開關，6只帶紅燈自鎖雙刀雙擲按鈕開關。按鈕開關接線端子全部引到面板上。 | 1臺 | |
7 | 綜合控制模塊 | 3只帶綠燈自復位雙刀雙擲按鈕開關；3只直流+24V繼電器，開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示；配置1只直流24V時間繼電器，開關量（包括線圈）接線端子全部引在面板上。 | 1塊 | |
8 | PLC主機模塊 | 三菱FX3U系列可編程控制器，繼電器形式。內置數字量I/O（16 路數字量輸入/16 路數字量輸出）；面板背面安裝有多功能轉接板，使用更加穩定可靠。 | 1臺 | |
9 | 下載線 | 1根 | ||
10 | 氣 動 閥 | 單作用氣缸 | MSAL-CA-32*50-LB | 1個 |
11 | 帶磁環雙作用氣缸 | MAL-CA-32*125-S-LB | 2個 | |
12 | 三聯件 | AC2000-08 | 1套 | |
13 | 氣控延時閥 | XQ230650（常開式） | 1個 | |
14 | 梭閥（或閥） | ST-01 | 1個 | |
15 | 雙壓閥（與閥） | STH-01 | 1個 | |
16 | 快速排氣閥 | Q-02 | 2個 | |
17 | 可調單向節流閥 | ASC200-08 | 3個 | |
18 | 調壓閥 | SR200-08 | 2個 | |
19 | 手旋閥 | S3HS-08-B | 2個 | |
20 | 滾輪杠桿式機械閥 | S3R-08 | 2個 | |
21 | 單電控二位三通閥 | 3V210-08NO/DC24V（常開） | 2個 | |
22 | 3V210-08NC/DC24V（常閉） | 2個 | ||
23 | 單電控二位五通閥 | 4V210-08/DC24V0 | 2個 | |
24 | 雙電控二位五通閥 | 4V220-08/DC24V | 2個 | |
25 | 單氣控二位三通閥 | 3A210-08NO（常開） | 2個 | |
26 | 3A210-08NC（常閉） | 2個 | ||
27 | 單氣控二位五通閥 | 4A210-08 | 2個 | |
28 | 雙氣控二位五通閥 | 4A220-08 | 2個 | |
29 | 單電控二位二通閥 | 2V025-08NC/DC24V（常閉） | 1個 | |
30 | 輔助配件 | 三通接頭 | 5個 | |
31 | 堵頭 | 10個 | ||
32 | 氣管 | 20米 | ||
33 | 配套工具 | 十字螺絲刀 | 中號 | 1把 |
34 | 資料光盤 | 含培訓及素材提供備授課一體化軟件服務，每個老師有自己?jiǎn)为?dú)的備課軟件賬號，教師在備課過程中可隨時一鍵切換到授課模式，并自動喚醒和控制學生端，幫助教師提高備課和授課的效率。用戶可以維護本校的校本庫資源。云端教育資源與教材目錄相匹配，教師備課時直接進入目錄，無需搜索，云端教育資源庫自動提供與當前課程相匹配的所有課件、視頻、圖片、動畫、音頻和習題等教學素材。提供多媒體教學資源及3D教學資源，總量不少于1000個。支持教師創建新題目，可編輯多種題型，并可對編輯好的試題進行預覽和試做，提供的題目類型不少于35種，如常見客觀題、常見主觀題及編輯有較強互動性的題型。 | 1張 | |
