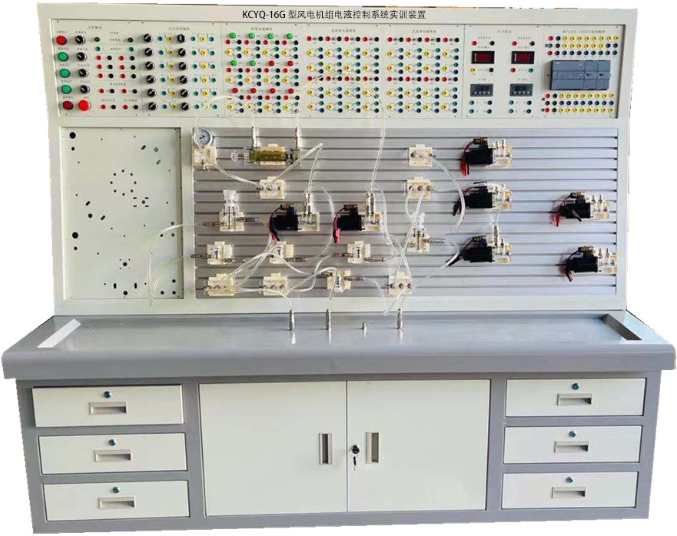

KCYCM-16G型風電機組電液控制系統實訓裝置
一、概述
電液控制系統實訓裝置是為學員提高及掌握對液壓傳動知識和實操技能，而開發設計的教學實訓裝置。主要用于運維服務人員充分掌握液壓傳動工作原理、各類液壓元件的結構功能及其應用，并搭建實現典型液壓傳動控制 實驗系統。
二、標準規范
1.電液控制系統實訓裝置設計應滿足但不限于下列規范和標準。
2.標準要求下述標準如有更新，依據最新的標準執行，依協議簽署時間為準。
3.電液控制系統實訓裝置設計、制造需符合下列規范標準要求：
4.《GB/T 3766-2001 液壓系統通用技術》
5.《GB/T7935-2005 液壓元件通用技術條件》
6.《GB/T786.1-1993 液壓氣動圖形符號》
7.《GB/T5860-2003 液壓快接頭尺寸和要求》
8.《JB/T10427-2004 風力發電機組一般液壓系統》
9.《JB/T10607-2006 液壓系統工作介質使用規范》
10.《JB/T7858-1995 液壓元件清潔度》
11.《GB/T5226.1-2002 機械安全機械設備電氣第一部分》
三、技術參數
1．工作介質：抗磨液壓油
2．油箱容積：≥30L（設有油溫液位計、過濾器、空氣濾清器、耐震壓力表）
3．額定功率：250W
4．調速范圍：0～1500r/min
5．額定流量：6L∕min
6．額定壓力：0.8MPa
7．最大壓力：Pmax≤1.0Mpa
8．噪音等級：65db
9．防護等級：IP54
10．電氣保護：熔斷器防過流保護
11．工作溫度：－5℃～40℃
12．工作濕度：≤90%(40℃時)
四、實訓臺要求
1、 電液實訓臺
（1）電液實訓操作臺外形尺寸： 2000mm×750mm× 1750mm(長×寬×高)
（2）電液實訓操作臺主體結構均采用2.0mm冷軋鋼板焊接、折彎，其余金屬部件采1.0mm以上結構防腐噴塑，油漆色標淺灰色RAL7035；
（3）實訓操作臺桌面設有集油盤，桌面下方設計帶鎖導軌抽屜和帶鎖柜體；
（4）實訓操作臺底部設計為可移動萬向腳輪結構且配有鎖死功能；
（5）液壓系統元件安裝面板采用鋁合金型材結構面板，帶有“T”溝槽；
（6）實驗臺頂部電氣部分各模塊需要設置安裝孔；
（7）實驗臺頂部電氣部分不需要供貨，單需要提供電磁閥的接線柱型號及尺寸；
（8）液壓實訓臺A，左側擴展部分須根據提供尺寸加工設計，結構為可拆裝結構；
2、液壓系統元件
（1）各液壓元件均配有嵌入式卡簧底座，可方便牢固安裝在鋁合金型材面板“T”溝槽內。
（2）各液壓元件均為耐壓耐磨透明有機材料制成，能承受最大系統壓力2.5MPa，可更清晰的展現元件內部結構及工作原理。
（3）各液壓元件與管路采用防漏快插鋼制自鎖接頭，油管采用透明耐壓軟管，能承受最大系統壓力2.5MPa，可清晰直觀看見油路的流動且不漏油。
（4）液壓油箱容積≥30L，配有油溫液位計、過濾器、空氣濾清器、耐震壓力表。
（5）液壓動力裝置采用定量齒輪泵-電機1套，電機：功率250W，調速范圍0－1500r/min，額定流量6L∕min，壓力2.5MPa。
（6）液壓動力裝置建壓回路出口處設有安全溢流閥，保證整個液壓系統最大工作壓力2.5MPa，起安全保護作用。
（7）液壓電磁換向閥采用DC24V供電、吸力3MPa，針型閥結構。
3、可實現電液控制（PLC）基本實訓回路
表1：電液控制（PLC）基本實訓回路
序號 | 實訓回路 | 實訓內容 |
1 | 用手動換向閥的換向回路 | 原理特性、調試應用、故障分析及考核 |
2 | 用中位機能換向閥的用鎖回路 | 原理特性、調試應用、故障分析及考核 |
3 | 用液控平向閥的閉鎖回路 | 原理特性、調試應用、故障分析及考核 |
4 | 壓力調定回路 | 原理特性、調試應用、故障分析及考核 |
5 | 二級壓力控制回路 | 原理特性、調試應用、故障分析及考核 |
6 | 用減壓閥的減壓回路 | 原理特性、調試應用、故障分析及考核 |
7 | 用增壓缸的增壓回路 | 原理特性、調試應用、故障分析及考核 |
8 | 用 H 型換向閥的卸載回路 | 原理特性、調試應用、故障分析及考核 |
9 | 進油節流調速回路 | 原理特性、調試應用、故障分析及考核 |
10 | 回油節流調速回路 | 原理特性、調試應用、故障分析及考核 |
11 | 調速齒輪泵的換向調速回路 | 原理特性、調試應用、故障分析及考核 |
12 | 調速齒輪泵和調速閥組成的復合調速回路 | 原理特性、調試應用、故障分析及考核 |
13 | 流量閥短接的速度換接回路 | 原理特性、調試應用、故障分析及考核 |
14 | 用調速閥串連聯的二次進給回路 | 原理特性、調試應用、故障分析及考核 |
15 | 用調速閥并聯的二次進給回路 | 原理特性、調試應用、故障分析及考核 |
16 | 用順序閥的順序動作回路 | 原理特性、調試應用、故障分析及考核 |
17 | 用壓力繼電回的順序動作回路 | 原理特性、調試應用、故障分析及考核 |
18 | 用行程開關控制的順序動作回路 | 原理特性、調試應用、故障分析及考核 |
19 | 用行程換向閥的順序動作回路 | 原理特性、調試應用、故障分析及考核 |
20 | 串聯液壓缸的同步回路 | 原理特性、調試應用、故障分析及考核 |
21 | 用先導型溢流閥控制的換向回路 | 原理特性、調試應用、故障分析及考核 |
22 | 用單向閥的保壓回路 | 原理特性、調試應用、故障分析及考核 |
23 | 用換向閥的保壓回路 | 原理特性、調試應用、故障分析及考核 |
24 | PLC 編程軟件學習和使用 | |
25 | PLC 與計算機的通訊，在線調試、監控 | |
26 | PLC 控制的液壓基本回路實訓（優化控制） |
表2：透明液壓配置清單
序號 | 應交付的物品 | 型號規格 | 數量 | 單位 |
1 | 實訓操作臺 | 2000mm×750mm×1750mm | 1 | 套 |
2 | 油箱 | 液壓系統泵站（動力裝置定制）置于操作臺柜體內 | 1 | 套 |
3 | 齒輪油泵 | |||
4 | 直流電機 | |||
5 | 調速控制模塊 | |||
6 | 數字轉速表 | |||
7 | 轉速傳感器 | |||
8 | 溢流閥 | |||
9 | 壓力表（耐震） | |||
10 | 吸油過濾器 | |||
11 | 空氣過濾器 | |||
12 | 油溫液位器 | |||
13 | 輔助油箱 | 鐵制 | 1 | 個 |
14 | 雙作用油缸（帶行程撞塊） | 透明元件 | 4 | 只 |
15 | 單作用油缸（彈簧回位油缸） | 透明元件 | 3 | 只 |
16 | 增壓油缸 | 透明元件 | 1 | 只 |
17 | 二位二通電磁換向閥 | 透明元件 | 8 | 只 |
18 | 二位三通電磁換向閥 | 透明元件 | 1 | 只 |
19 | 二位四通電磁換向閥 | 透明元件 | 4 | 只 |
20 | 二位四通手動換向閥 | 透明元件 | 2 | 只 |
21 | 二位四通行程換向閥 | 透明元件 | 1 | 只 |
22 | 三位四通電磁換向閥（O型） | 透明元件 | 3 | 只 |
23 | 三位四通電磁換向閥（H型） | 透明元件 | 3 | 只 |
24 | 三位四通電磁換向閥（M型） | 透明元件 | 3 | 只 |
25 | 三位五通手動換向閥 | 透明元件 | 1 | 只 |
26 | 溢流閥（直動式） | 透明元件 | 6 | 只 |
27 | 風力冷卻器 | 1 | 只 | |
28 | 溢流閥（先導式） | 透明元件 | 2 | 只 |
29 | 節流閥（直動式） | 透明元件 | 4 | 只 |
30 | 單向閥 | 透明元件 | 6 | 只 |
31 | 液控單向閥 | 透明元件 | 8 | 只 |
32 | 減壓閥（直動式） | 透明元件 | 3 | 只 |
33 | 減壓閥（先導式） | 透明元件 | 3 | 只 |
34 | 調速閥 | 透明元件 | 2 | 只 |
35 | 順序閥 | 透明元件 | 2 | 只 |
36 | 截止閥 | 透明元件 | 5 | 只 |
37 | 壓力繼電器 | 透明元件 | 2 | 只 |
38 | 壓力表 | 透明元件 | 4 | 只 |
39 | 三通接頭 | 透明元件 | 22 | 只 |
40 | 四通接頭 | 透明元件 | 6 | 只 |
41 | 行程開關 | 4 | 只 | |
42 | 透明液壓皮管 | 兩端全封閉式快速接頭 | 30 | 條 |
43 | 集油盤 | 1 | 只 | |
44 | 防漏快插接頭 | 5 | 只 | |
45 | 實訓連接導線 | 1 | 套 | |
46 | 液壓油 | 30 | 升 | |
47 | 手動泵 | 1 | 臺 | |
48 | 測壓接頭 | 2 | 只 | |
49 | 蓄能器（皮囊式） | 須配置連接塊 | 1 | 只 |
50 | 油路分配器 | 3 | 只 | |
51 | 進油濾清器 | 1 | 只 | |
52 | 回油過濾器 | 1 | 只 | |
53 | 液壓組態仿真軟件 | 1 | 套 | |
54 | PLC編程軟件、程序及使用教程 | 1 | 套 | |
55 | 實訓操作使用說明書(含電子版) | 3 | 套 |
