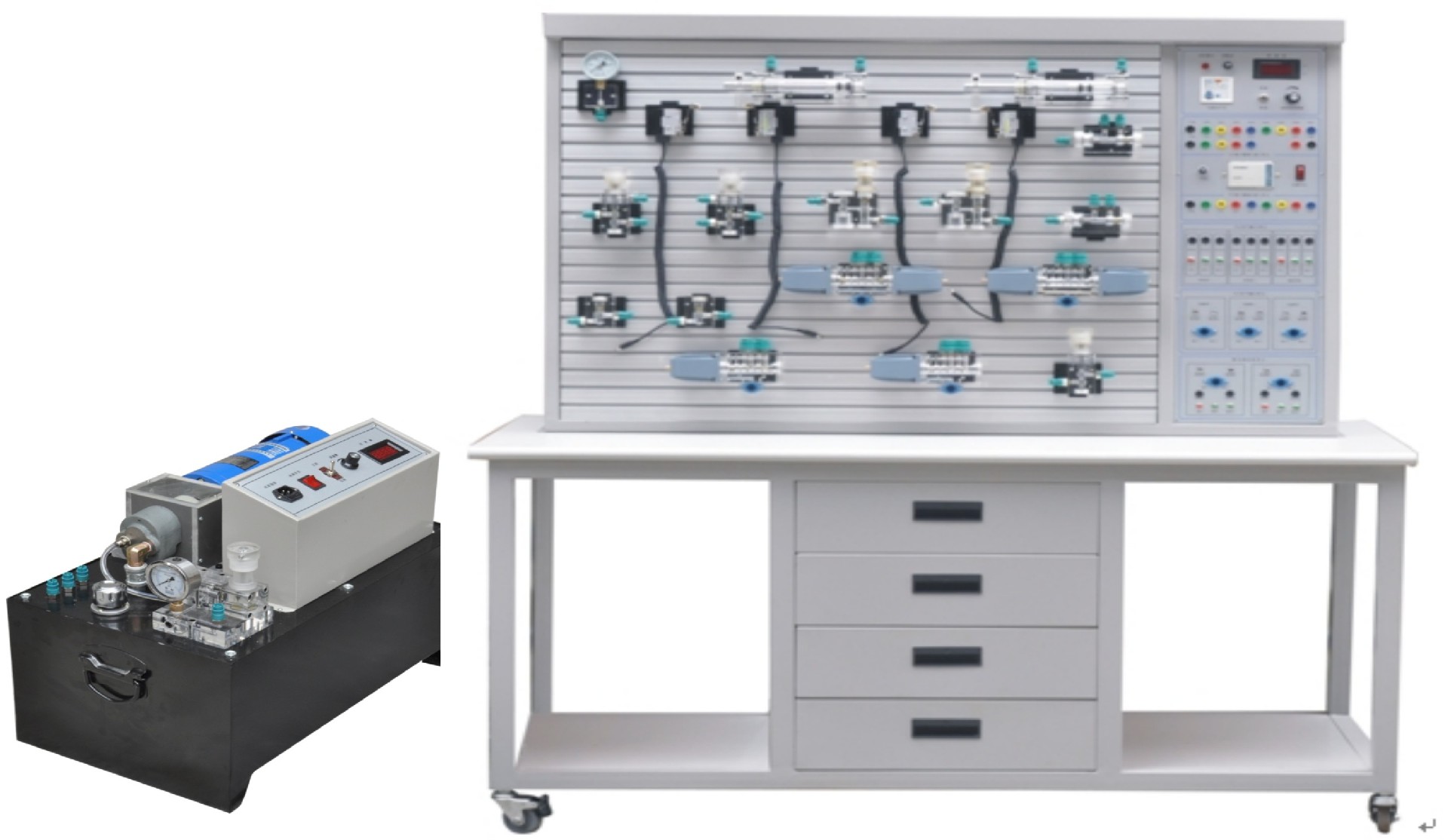

KCYCM-16D型透明液壓系統綜合實訓裝置
（同透明液壓傳動與PLC控制實訓裝置、不帶組態軟件控制、內容一樣）
一、技術參數
1、交流電源：單相 AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
二、功能特點
1．所有液壓元件固定地板均采用快捷式底板固定，撤裝方便。
2．液氣系統的各種元件，可隨設備的需要，任意安排。
3．液壓缸可輕易地實現直線往復運動。
4．易于實現自動化，調節方便，操作簡單。
5．電氣與PLC控制采用模塊組合式的結構。
6．進口高清晰透明可視化材料。
7. 閥體材料：采用進口透明有機玻璃材料，該有機玻璃材料應有耐腐蝕、抗磨性能、長久不變色，可長期保證清晰觀察到各個液壓元器件的內部工作結構。
8.液壓泵站：油泵拖動電機采用小型直流并激勵電動機及直流電機調速器。
9.直流電機技術參數：
永磁直流調速電機：型號YET-80102 額定電流：0.8A，額定電壓：DC220V，功率300W，調速范圍：0～1200rm。
10.油箱：公稱容積30L;附有液位計，油溫指示計，吸油、回油濾油器，安全閥等。
11.直流電機調速器技術參數：
輸入電壓：AC220V，輸出電壓：DC 0～220V
12.電源部分：
帶有漏電保護功能，具有短路、過流、漏電保護功能。
供電電源：AC220V、50HZ；
控制電壓：DC24V/12V。
三、設備配置
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | 液壓實訓臺(含下柜及安裝配件) | 1 | 臺 | |
2 | 電腦推車（含電腦主機盤） | 1 | 臺 | |
3 | 電源模塊 | 1 | 塊 | |
4 | 按鈕模塊 | 1 | 塊 | |
5 | 油泵控制模塊 | 1 | 塊 | |
6 | 中間繼電器模塊 | 1 | 塊 | |
7 | PLC模塊 | FX2N-48MR | 1 | 塊 |
8 | 三菱通訊線 | RS232 | 1 | 根 |
9 | COM口延長線 | 1.5米 | 1 | 根 |
10 | 國標電源線 | 2 | 根 | |
11 | 安全連線 | 40條/包 | 1 | 包 |
12 | 泵站 | 480*350*300MM | 1 | 臺 |
13 | 液壓油 | 15公斤/桶 | 30 | 斤 |
14 | 漏斗 | 油泵加油用（塑料） | 1 | 個 |
15 | 油盤（塑料盤） | 400*350*150（mm） | 1 | 個 |
16 | 實驗管（透明） | 30m | 25 | 根 |
17 | 液壓閥元件清單 | 詳見清單 | 1 | 套 |
18 | 實驗工具和實驗配件 | 詳見清單 | 1 | 套 |
19 | 光盤 | 包括三菱PLC編程軟件 | 1 | 張 |
20 | 實訓指導書 | 實訓指導書 | 1 | 本 |
21 | 液壓系統 | 演示軟件 | 1 | 套 |
四、實驗工具和實驗配件
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | 大剪刀 | 1 | 把 | |
2 | 十字螺絲刀 | 4寸 | 1 | 套 |
3 | 一字螺絲刀 | 4寸 | 1 | 套 |
4 | 內六角扳手 | M5 | 2 | 把 |
5 | 內六角扳手 | M6 | 2 | 把 |
6 | 開口扳手 | 12-14 | 2 | 把 |
7 | 活動扳手 | 250*30 | 1 | 把 |
8 | 大號工具盒 | 1 | 個 | |
9 | 液壓元件接頭（公母） | 6 | 套 | |
10 | 子彈頭三插 | 1 | 個 | |
11 | 孔用鉗 | 1 | 把 | |
12 | 軸用鉗 | 1 | 把 | |
13 | 不銹鋼內六角螺絲 | M5×12 | 5 | 枚 |
14 | 不銹鋼內六角螺絲 | M6*25 | 5 | 枚 |
15 | 不銹鋼內六角螺絲 | M6*30 | 5 | 枚 |
16 | 保險絲 | 2A | 10 | 只 |
五、液壓閥元件配置
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | 輔助油箱 | 100*95*75 | 1 | 個 |
2 | 雙作用油缸 | G50/20*100/100 | 2 | 個 |
3 | 彈簧回位油缸 | G50/20*100 | 1 | 個 |
4 | 增壓油缸 | F50/G30 | 1 | 個 |
5 | 單向閥 | RVP6 | 2 | 個 |
6 | 液控單向閥 | SV10PA1-30 | 2 | 個 |
7 | 直動式溢流閥 | DG-01/7.5 | 2 | 個 |
8 | 先導式溢流閥 | DB10-1-30/10 | 1 | 個 |
9 | 節流閥 | DRVP6 | 1 | 個 |
10 | 順序閥 | DZ10-1-30/21M | 2 | 個 |
11 | 調速閥 | FKC-G02-02-A | 2 | 個 |
12 | 減壓閥 | DR10-4-5X/10Y | 1 | 個 |
13 | 二位四通行程換向閥 | DSG-02-4C60 | 1 | 個 |
14 | 三位五通手動換向閥 | SW/S6 | 1 | 個 |
15 | 二位二通電磁換向閥 | DSG-03-3C3-D24 | 1 | 個 |
16 | 二位四通電磁換向閥 | DSG-03-3C2-D24 | 2 | 個 |
17 | 三位四通電磁換向閥 | O.H.P.M.Y型DSG-03-4C3-D242 | 5 | 個 |
18 | 壓力表 | 0-1MPa | 3 | 只 |
19 | 壓力繼電器 | HED40P10/5 | 1 | 個 |
20 | 行程開關 | LX19-001 | 4 | 個 |
21 | 四通板 | 100*45*3 | 6 | 個 |
22 | 產品說明書 各一份。 | 1 | 份 | |
23 | 實驗實訓指導書 | 1 | 份 |
