自動扶梯教學模型實訓裝置

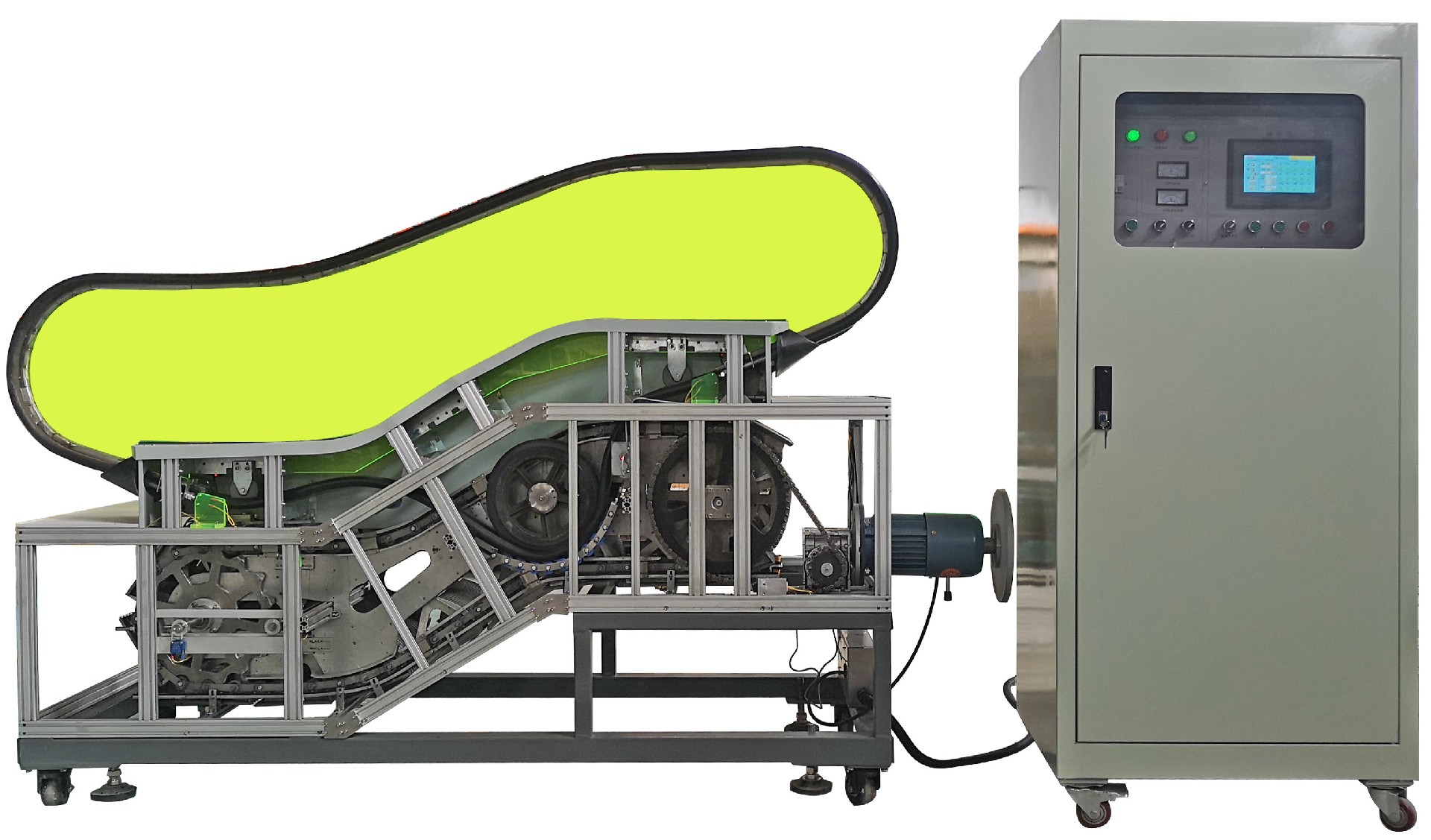

KCDT-08E型自動扶梯教學模型實訓裝置

一、設備概述

1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、ABS注塑梯級、梳齒前沿板、電氣控制系統等部分組成。

2.電氣控制采用西門子PLC系統，驅動采用變頻節能控制；

3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。

二、技術參數

1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；

2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；

3、整機容量：≤2.5kVA；

4、模型尺寸：3000mm（長）×770mm（寬）×1900mm（高）；

5、提升高度：680mm；

6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構

7、運載能力：20KG

8、驅動方式：PLC可編程控制，變頻節能起動/運行；

9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

三、實訓項目

1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。

2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。

3、自動扶梯的基本安全操作與使用；。

4、梯級的拆裝操作；

5、梳齒板的調整；

6、梳齒前沿板的調整；

7、扶手帶的張緊的調整；

8、梯級鏈張緊的調整；

9、驅動鏈的調整；

10、扶梯防逆轉機械實驗；

11、上下部曳引鏈安全實驗

 12、主機斷鏈安全實驗

四、曳引裝置（驅動）

由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。

五、驅動鏈輪裝置

1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，

2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。

六、扶梯防逆轉裝置（機械加光電聯鎖）

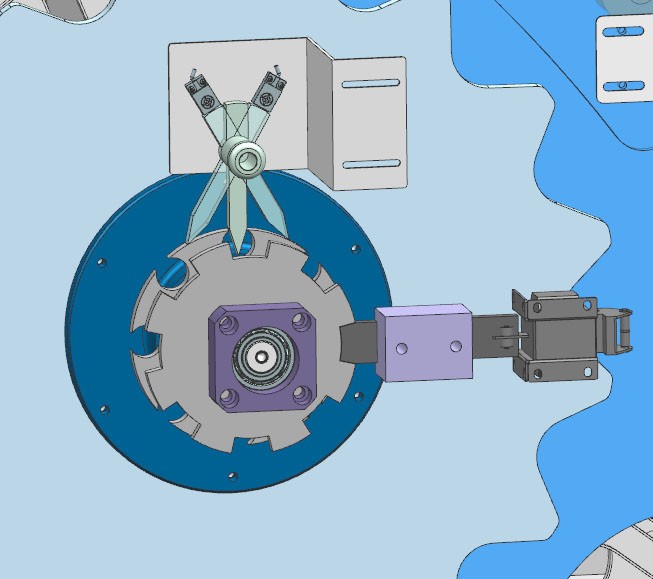

防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎動作從而使扶梯停止，反之亦然。同時此功能具備手動測試操作功能。

七、梯級（踏板）鏈輪張緊裝置

采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。

八、扶手帶驅動裝置

由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。

九、設備主要配置

十、配套工具清單
