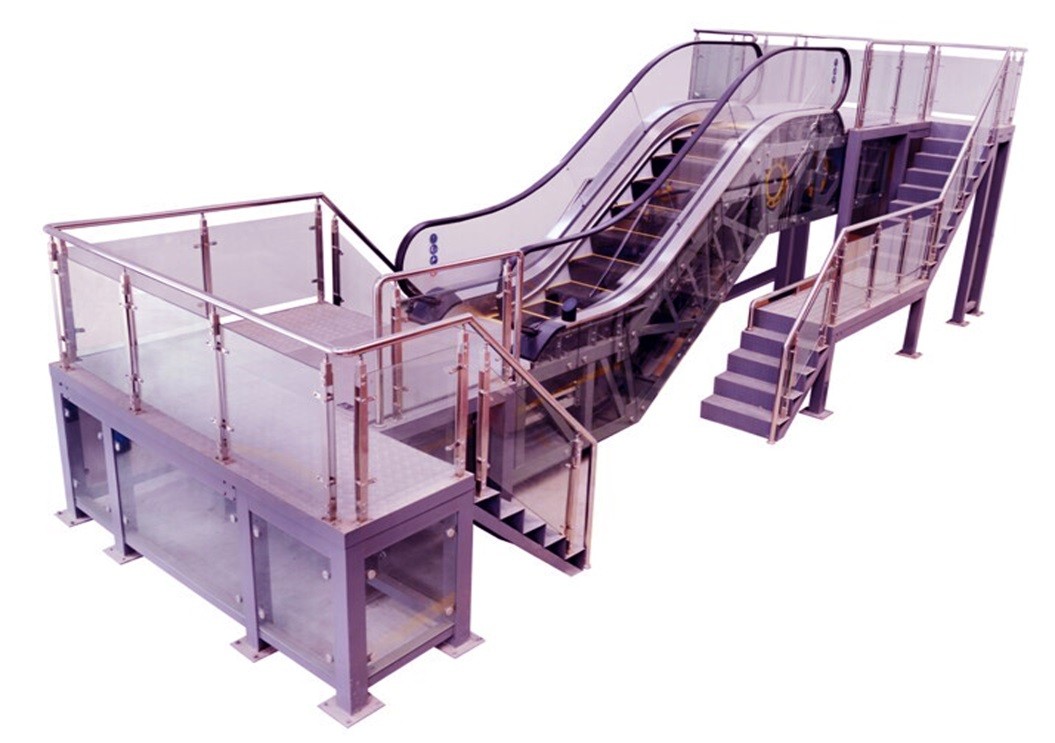

KCDT-08A型自動扶梯維修與保養實訓考核裝置
一、設備概述：
自動扶梯維修與保養實訓考核裝置，是根據自動扶梯的維護和保養要求開發的一種實訓平臺。適合于 各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定 中心和培訓考核機構。
整個裝置采用金屬骨架、曳引裝置、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒 前沿板、電氣控制系統、自動潤滑系統等部分組成。特別設計的框架，為老師在實訓中對學生的教學和指 導提供了非常方便的平臺。電氣控制部分采用默納克一體機控制系統，曳引機采用立式曳引機驅動，同時 配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也 可以根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。通過在該實訓裝置的實訓，使學生能夠 真正學習和掌握自動扶梯的維保技術及技能。滿足 GB16899-2011要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012的相關要求；符合 GB16899-2011要求的 PESSRAE（用于自動扶梯和自動人行道的可編程電子安全相關系統）。
二、技術參數
1.輸入電源：三相五線，AC380V±10%，工頻50Hz；
2.整機容量：＜7.5KVA
3.提升高度：1500mm,額定速度：0.5M/S,輸送能力：8000人/小時。
4.控制方式：微機控制，變頻節能自起動控制系統。
5.監控系統：對實訓系統電壓、電流等工況實時監控顯示系統。
6.故障模塊：設備具有30位常見故障設置開關，模擬扶梯實際運行過程中常見故障設置功能。
7.安全保護：設備具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8.設備外形尺寸：11000mm（長）×3000mm（寬）×3300mm（高）
9.實訓桌尺寸：1600×730×1500mm（長寬高）
10.裝置結構：實訓自動扶梯衍架為全鋼噴塑結構，控制實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌為歐標工業鋁合金型材搭建而成，美觀大方；實驗柜設有兩個大抽屜，用于放置工具及資料，右側擺放控制電腦主機，堅固耐用。
三、詳細參數：
（1）技術指標
1、主要參數 | |||
速度 | 0.5米/秒 | 機房位置 | 梯級上部 |
傾角 | 35 | 驅動方式 | 交流雙速驅動 |
提升高度 | 1500毫米 | 梯級寬度 | 1000毫米 |
2、控制系統 | |||
控制方式 | 微電腦控制 | ||
標 準 功 能 | 驅動鏈斷裂保護裝置 | 錯、斷相保護 | |
工作制動器 | 扶手帶出入口保護裝置 | ||
非操作逆轉保護 | 梳齒保護裝置 | ||
梯級下陷保護裝置 | 電機過載保護 | ||
圍裙保護裝置 | 超速保護裝置 | ||
安全電路接地保護 | 緊急停止按鈕 | ||
梯級鏈斷裂保護裝置 | 故障顯示功能 | ||
變頻功能 | |||
（2）、重要零部件技術清單
序號 | 名稱 | 數量 | 技術要求 |
1 | 扶梯框架 | 1套 | 1、采用型鋼結構，配置不透鋼護板及玻璃隔欄； 2、整個支架分為三層，學生能夠全方位地對扶梯進行學習和實訓，同時也方便老師的實訓指導。 |
2 | 金屬骨架 | 1套 | |
3 | 曳引裝置 | 1套 | 驅動輪、驅動鏈、主驅動鏈輪、梯級鏈等部件。 |
4 | 驅動裝置 | 1套 | 立式曳引機、減速機、鏈輪等部件。 |
5 | 扶手驅動裝置 | 1套 | 扶手驅動鏈、扶手驅動輪、扶手帶、扶手導軌、護壁板（鋼化玻璃）、圍裙板、內外蓋板等部件。 |
6 | 梯路導軌 | 1套 | 導軌、返軌、導軌支架、轉向壁等部件。 |
7 | 梯級傳動鏈 | 1套 | 具有防逆轉保護裝置 |
8 | 梯級 | 1套 | 不銹鋼 |
9 | 梳齒前沿板 | 1套 | 工程塑料/鋁合金 |
10 | 張緊裝置 | 1套 | 張緊小車、梯級鏈輪等部件。 |
11 | 上機房配電柜 | 1套 | 1、控制方式：微機控制； 2、變頻：具有變頻功能； 3、接觸器：施耐德； 4、繼電器：西門子； 5、DDC監控系統 |
（3）、關鍵零部件及供應廠家
序號 | 名稱 | 數量 | 廠家（技術要求） |
1 | 電梯主體 | 1套 | 默納克 |
2 | 下機房配電柜 | 1套 | 國標要求 |
3 | 圍裙板保護裝置 | 1套 | 國標要求 |
4 | 梯級鏈伸長或斷裂開關 | 1套 | 國標要求 |
5 | 梳齒異常安全開關 | 1套 | 國標要求 |
6 | 梯級蹋陷安全開關 | 1套 | 國標要求 |
7 | 扶手帶速度偏離故障開關 | 1套 | 國標要求 |
8 | 超速和非操縱逆轉保護裝置 | 1套 | 國標要求 |
9 | 扶手帶入口防異物保護裝置 | 1套 | 國標要求 |
10 | 起動停止開關 | 1套 | 國標要求 |
11 | 梯級缺失保護裝置 | 1套 | 國標要求 |
12 | 檢修蓋板打開檢測裝置 | 1套 | 國標要求 |
13 | 制停距離超距保護裝置 | 1套 | 國標要求 |
14 | 制動器松閘故障保護裝置 | 1套 | 國標要求 |
15 | 手動盤車檢測保護裝置 | 1套 | 國標要求 |
16 | 移動檢修開關 | 1套 | 國標要求 |
17 | 油泵 | 1只 | 國標要求 |
18 | 移動行燈 | 1套 | 上下各一個，由箭頭指示方向 |
19 | 實訓工具 | 1套 | 滿足電梯維保要求 |
20 | 實訓說明書 | 2本 | 上?？瞥?/span> |
21 | 隨機出廠圖樣圖冊 | 2本 | 默納克 |
22 | 實訓指導書 | 2本 | 上?？瞥?/span> |
四、基礎實訓項目
1、自動扶梯的安全操作與使用實訓
2、梯級的拆裝操作與實訓
3、梳齒板的調整與實訓
4、扶手帶的張緊調整與實訓
5、梯級鏈張緊調整與實訓
6、雙排曳引鏈的調整與實訓
7、扶手雙排鏈的調整與實訓
8、制動器的調整與實訓
9、維護保養前的安全知識操作與實訓
10、日常維護保養
11、自動扶梯緊急救援
12、自動扶梯安全回路故障查找及排除實訓
13、自動扶梯檢修電路故障查找及排除實訓
14、自動扶梯安全監控電路故障查找及排除實訓
15、自動扶梯動力電路故障查找及排除實訓
16、自動扶梯控制電路故障查找及排除實訓
17、扶梯監控系統實訓
