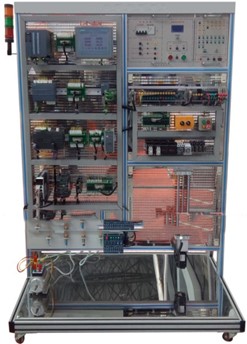

SHKC-GYW型工業互聯網技術基礎實訓平臺（雙面）

一、概述：

工業互聯網技術基礎實訓平臺以網孔架為基礎實訓單元，仿真企業真實環境，可開展PLC系統基礎模塊連接實訓。工作臺分為A，B兩個工作面，其中A工作面應為西門子S7-200SMART PLC實訓區，該實訓區由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、伺服控制小車運動實訓單元、變頻器單元等組成。B工作面應為西門子S7-1200PLC 實訓區，包含電源單元、PLC單元、基礎實訓單元、實訓擴展區等。

工作臺實訓內容須包含：西門子S7-200SMART PLC的實訓；西門子S7-1200 PLC的實訓；觸摸屏的實訓；觸摸屏與PLC通訊的實訓；S7-200SMART PLC與S7-1200 PLC之間通訊；三相電機實訓；紅綠燈控制實訓；彩燈控制實訓；送料傳送帶控制系統設計實訓；搶答器實訓；伺服電機的控制實訓；變頻器的控制實訓；小車運動控制實訓；編碼器控制實訓；PLC與變頻器PROFINET總線通信；以太網通信等；以及繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制等實訓，實訓內容從易到難，便于學生更輕松高效的學習PLC知識。

二、工業互聯網技術基礎實訓平臺工作臺參數

工作臺采用方形鋼材焊接而成，分為兩個工作面，每個工作面應由網孔板拼接而成，網孔板兩端直接用螺栓與工作臺固定。

工作臺組成：

分成A，B兩個工作面，每個工作面為一個實訓區，可分別滿足西門子S7-200SMART PLC以及S7-1200PLC的實訓。A工作面分兩種接線方式，一種為學習型接線，要求采用即插即用型端子插接方式接線，使用靈活，可增強學生對PLC接線的認識。另一種為直接接線方式，該方式應接近工廠實際，能更好的提高學生接線的動手能力。

1.A工作面組成：電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、小車運動單元、變頻器單元

（1）電源單元：

組成：三相四線漏電保護開關、380V指示儀表、220V指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元：

組成：觸摸屏，西門子S7-200SMART PLC，線槽

功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）PLC學習箱單元：

組成：接線端子、即插即用端口、按鈕、指示燈、撥碼開關、PLC學習箱

功能：該單元為PLC學習仿真區，可通過即插即用端子與PLC端進行連接，完成各類實訓，方便快捷。其中實訓項目包含三相電機實訓、紅綠燈控制實訓、彩燈控制實訓、??送料傳送帶控制系統設計的實訓以及郵件分揀實訓。

（4）基礎實訓區單元：

組成：繼電器、交流接觸器、熱繼電器、導軌、線槽、雙層端子

功能：該單元可以完成三相電機正反轉控制實訓，將左側實訓箱內容實體化，與學習箱形成對比，更有利于學生的學習。另外該單元可以配合PLC，完成對伺服驅動器、小車運動單元、變頻器單元，電機模塊的控制。

（5）伺服控制小車運動單元：

組成：伺服電機、伺服驅動器、金屬傳感器、小車運動機構

功能：該單元為整機的執行機構，通過與PLC系統的配合或伺服系統本身可完成對小車運功機構進行控制，從而實現小車的定位，傳感器檢測等一系列內容，完成對伺服系統的實訓，傳感器檢測的實訓。

（6）變頻器單元：

組成：變頻器、三相異步電動機、編碼器、端子排

功能：該單元可以完成變頻器系統的實訓，編碼器的實訓

（7）15.LoRa模組特性：純射頻模組，支持發送、接收數據信號。工作頻段：410～525MHz，支持ISM頻段。傳輸模式：半雙工，透明傳輸。調制方式：LoRa調制解調。

2.B工作面組成（投標文件內須含各單元的圖片）：電源單元、PLC單元、基礎實訓單元、實訓擴展區

（1）電源單元：

組成：三相四線漏電保護開關、開關電源、雙層端子、保險絲端子，導軌

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元：

組成：西門子S7-1200PLC，線槽

功能：該單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）基礎實訓單元

組成：繼電器、交流接觸器、熱繼電器、指示燈模塊、按鈕控制模塊、導軌、線槽、雙層端子

功能：該單元要求能完成指示燈控制實訓，搶答器實訓，三相電機正反轉控制實訓，直流電機正反轉實訓等內容。另外該單元可以配合PLC，完成對機械手搬運單元的控制。

（4）LoRa收發模塊×1

工作電壓：DC9～28V。工作頻段：410～525MHz，支持ISM頻段。傳輸模式：半雙工，透明傳輸。串口參數：RS485串口波特率：1200-115200，14種串口通信格式。工作溫度：-20°～+85°C。天線接口：RF-SMA吸盤天線，特性阻500?。

三、工業互聯網技術基礎實訓平臺主要配置

1.電氣控制工作臺網孔架1臺≥1700*800*250mm

2.開關電源2套：24v 6A，漏電開關2只：3P+N，電壓指示儀表（380V）2只

3.觸摸屏1只：帶以太網，600MHz高主頻，10.2英寸高亮度TFT液晶顯示屏（分辨率1024×600），四線電阻式觸摸屏（分辨率4096×4096），預裝嵌入式組態軟件

4.PLC1系統1套：西門子S7-200smart系列SR40 PLC，輸入輸出總點數40點。

5.PLC2系統1套：西門子S7-1200系列1214 PLC或同等品牌PLC，輸入輸出總點數24點，配套相應模塊。

6.按鈕開關12只：L16A黃色、綠色、紅色

7.指示燈12只：AD16-16C黃色、綠色、紅色，撥碼開關4只

8.交流接觸器6只：220V電壓，中間繼電器16套：24V電壓

9.熱繼電器6只：4.5A-7.2A

10.PLC學習箱1套：三相電機實訓、紅綠燈控制實訓、彩燈控制實訓、送料傳送帶控制系統設計實訓以及搶答器實訓、模擬量實訓掛箱

11.伺服系統1套：電機400W，配套交流伺服驅動器、小車運動機構（由伺服、步進電機驅動、傳感器、微動開關、滾珠絲杠、增量型編碼器組成）

12.變頻器系統1套：變頻器（0.75kw）；三相異步電機（額定電壓：380V，額定功率：25w）

13.步進驅動器1只：直流24V ～ 48V, 1.2A～ 3.5A,控制信號輸出：6～16mA；包含小車運動機構1套（由伺服、步進電機驅動、傳感器、微動開關、滾珠絲杠、增量型編碼器組成）

14.步進電機1只：步距角 1.8°C ± 5% ；相電流 (A) 3.0 ；保持扭矩 (Nm) 0.9 ；阻尼扭矩 (Nm) 0.04 ；相電阻 (Ω) 0.65±10% ；相電感 (mH) 2.5±20% ；電機慣量(kg.cm2) 0.26 ；電機長度 L(mm) 54 ；引線數量 4

15.金屬傳感器3只，限位開關2只，線槽4米，導軌0.5米，螺絲螺帽若干

16.電線若干：采用護套結構手槍式連接線（有效防止觸電危險）；導線采用多股無氧銅線，手感柔軟，外包絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點；插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良；

17.配套資料1套

18.PLC編程線纜1條：與所選PLC配套，PLC編程軟件1套：與所選PLC配套

19.觸摸屏與計算機通信線1條：與所選觸摸屏配套，觸摸屏與PLC通信線1條：與所選觸摸屏配套

20.工具1套，產品配套光盤1套，線架1個

21.三層網管型交換機：

SCALANCE XR526-8C；受管理的 IE 交換機；層 3 已集成； 電源 24 V DC； 24x 10/100/1000 Mbit/s RJ45； 8x 100/1000 Mbit/s SFP Combo； 2x 10 Gbit/S SFP+；內 總計 26 個端口可用； 錯誤信號觸點： 選擇鍵/設置鍵；PROFINET IO 設備；冗余功能； 辦公功能 （RSTP，VLAN，IGMP，...)； C 型插頭在供貨范圍內。

22.無線數據傳輸模塊：

本地采集上傳、效率更高支持協議解析支持離線存儲、不懼斷網支持加密傳輸、保障安全支持遠程更新支持本地數據處理、報警動作支持短信、微信報警動態上傳更省流量支持OPC,模塊集成1路串口RS485，串口RS232，1個WAN  1個LAN

23.無線網絡客戶端：手機客戶端，微信小程序同步生成。大幅提升項目進度

24.LoRa組件

（1)無線開關量、模擬量采集模塊×1

工作電壓：DC 24V

工作溫度-20°～+70°C

25.LoRa模組特性：純射頻模組，支持發送、接收數據信號。

工作頻段：410～525MHz，支持ISM頻段。

傳輸模式：半雙工，透明傳輸。

調制方式：LoRa調制解調。

26.LoRa收發模塊×1

工作電壓：DC9～28V。

工作頻段：410～525MHz，支持ISM頻段。

傳輸模式：半雙工，透明傳輸。

串口參數：RS485串口波特率：1200-115200，14種串口通信格式。

工作溫度：-20°～+85°C。

天線接口：RF-SMA吸盤天線，特性阻500?。

四、工業互聯網技術基礎實訓平臺實訓項目：

PLC實訓：

1.西門子S7-200smart PLC的實訓

2.西門子S7-1200 PLC的實訓

3.觸摸屏的實訓

4.觸摸屏與PLC通訊的實訓

5.S7-200smart PLC與S7-1200 PLC之間通訊

6.三相電機實訓

7.紅綠燈控制實訓

8.彩燈控制實訓

9.送料傳送帶控制系統設計實訓

10.搶答器實訓

11.伺服電機的控制實訓

12.變頻器的控制實訓

13.小車運動控制實訓

14.編碼器控制實訓

15.PLC與變頻器PROFINET總線通信

16.以太網通信

17.繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制

18.氣動系統控制實訓

19.PLC遠程監控

20.PLC遠程上下載程序

21.PLC遠程調試

22.PLC之間無線通訊

五、工業互聯網技術基礎實訓平臺技術指標

1.工作電源：三相五線制 AC 380 V±10% ?50 Hz；

2.設備外形尺寸：長×寬×高＝800mm×250mm×1700mm；

3.臺架材料：鋁鋼結構；

4.整機消耗視在功率：≤1 kVA；

5.安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
