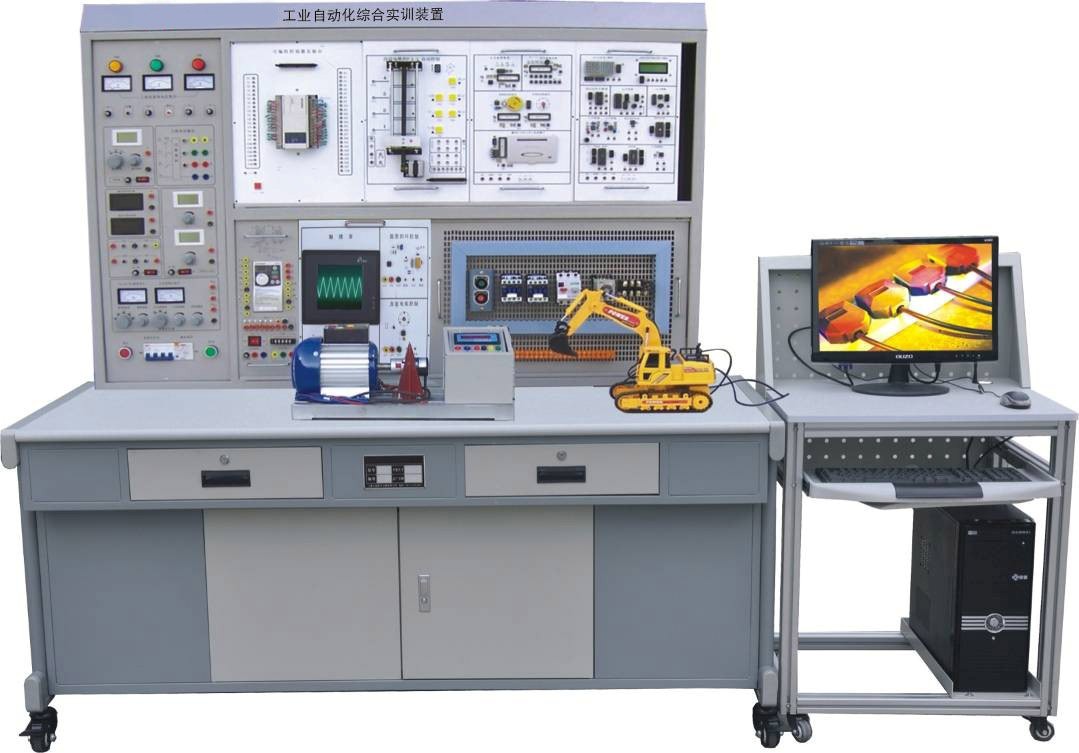

KCGH-2型工業自動化綜合實訓裝置
本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控制實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
一、產品特點
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二、技術性能
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、裝置配備
（一）電源、信號源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。
（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除復位后才能啟動工作電源。
（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。
2、直流電源
（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。
（三）實訓組件
1、PLC實訓組件
配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），F(xiàn)X1N-485BD通訊模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。
2、PLC實訓模擬掛箱
序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | SX1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
2 | SX2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
3 | SX3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
4 | SX4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
5 | SX5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
6 | SX6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
7 | SX7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
8 | SX8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 | SX9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
10 | SX10 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
11 | SX11 | 步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 | 通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
12 | SX12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
3、變頻器實訓掛箱
配置三菱FR-D720S變頻器，帶有RS485通訊及BOP操作面板。
4、觸摸屏實訓掛箱：
規格為7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
5、網孔板及器件：
規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。
6、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。
10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。
11、交流電機一臺，380V Y/△接法
12、實訓模型
（1）挖土機實物模型一臺：集PLC技術、微機控制技術于一體。
（2）運動小車模型：集步進電機、PLC于一體，進行小車運動位置控制。
13、傳感器實訓掛箱一個
14、電力電子實訓實訓掛箱一個
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控制應用實訓
3.數碼顯示控制 4.搶答器控制（優先級、數值運算，具有聲效功能） 5.天塔之光控制（閃爍、發射、流水型） 6.音樂噴泉控制（具有聲效功能） 7.十字路口交通燈控制 8.水塔水位控制 9.自動送料裝車系統控制 10.四節傳送帶控制 11.裝配流水線控制 12.多種液體混合裝置控制 | 13.自控成型機控制 14全自動洗衣機控制（具有聲效功能） 15.電鍍生產線控制 16.自控軋鋼機控制 17.郵件分揀機控制 18.自動售貨機控制 19.機械手控制 20.三層電梯控制 21.四層電梯控制（實物） 22.加工中心控制（實物） |
（三）PLC實物控制實訓
23.直線運動位置識別、運動軌跡控制、定位控制 24.步進電機運動控制 | 25.井道電梯運行控制 26.挖土機的自動控制 |
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
27.三相電機點動控制線路 28.三相電機自鎖控制線路 29.三相電機正反轉控制線路 | 30.三相電機Y/△啟動控制線路 31.三相電機順序啟動電氣控制線路 32.C620車床的電氣控制線路 |
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
33.變頻器功能參數設置與操作 34.變頻器報警與保護功能 35.外部端子點動控制 36.變頻器控制電機正反轉 37.多段速度選擇變頻調速 38.變頻器無級調速 39.基于外部模擬量(電壓/電流）控制方式的變頻調速 40.瞬時停電啟動控制 41.PID變頻調速控制 42.PLC控制變頻器外部端子的電機正反轉 43.PLC控制變頻器外部端子的電機運行時間控制 | 44.基于PLC數字量控制方式的多段速 45.基于PLC模擬量控制變頻開環調速 46.基于PLC通信方式的變頻器開環調速 47.基于PLC通信方式的速度閉環控制 48.基于PLC模擬量方式的變頻器閉環調速 49.變頻器恒壓供水系統的模擬 50.基于觸摸屏控制方式的基本指令編程練習 51.基于觸摸屏控制方式的LED控制 52.基于觸摸屏控制方式的溫度PID控制 53.PLC、觸摸屏與變頻器通信控制 54.基于MCGS的現場總線網絡通信技術 |
（六）PLC控制直流電機調速實訓
（七）PLC控制交流伺服電機實訓
（八）傳感器實訓：
1．光電式傳感器的轉速測量實驗
2．光電式傳感器的旋轉方向測量實驗
3．溫度傳感器及溫度控制實驗（AD590）
4．溫度傳感器溫度特性實驗（AD590）
5．壓阻式壓力傳感器的特性實驗
（九）電力電子項目實訓
1.單結晶體管觸發電路（綜合應用項目）
2.晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
3.晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
4.IGBT管直流斬波電路的調試與分析
5.雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（綜合應用項目）
