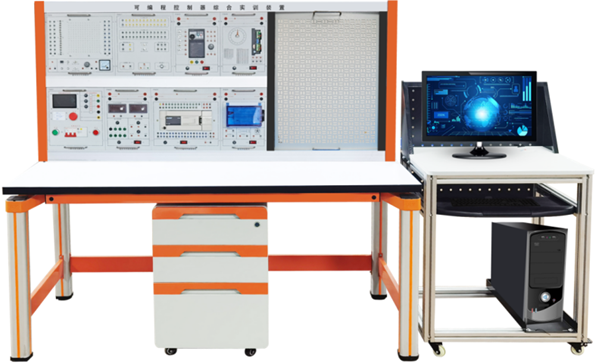

運動控制實訓裝置

1

實驗臺

臺

1

1.采用鋁合金框架，立柱規格≥80X80mm，梯形形狀設計，中間設有卡槽用于安裝裝飾條；下部支撐型材≥40X80mm，梯形形狀設計，端頭采用專用圓弧型ABS材質注塑成型；實驗臺底下設有方便移動的萬向輪，在不需要移動時可自由調節腳墊進行固定。

2.中間設有專用型材設計的橫梁，可以掛放配套的鋼制結構的實驗?zāi)K。

3.桌面為防火、防水、耐磨高密度防火板，前方鴨嘴弧形設計，采用PU封邊工藝有效防止水及空氣進入造成板材膨脹開裂，造型美觀大方，堅固耐用，具有耐磨、耐刻刮、耐高溫、耐沖擊、易清潔、防火、防水、防酸堿等優點。

4.實驗桌下方設有鋼制柜子，靜電噴塑烤漆工藝，不少于兩種顏色搭配，設有抽屜及存儲柜，用于存放實驗?zāi)K或計算機主機等，用于存放實驗工具導線實驗指導書等。

2

實訓控制屏

臺

1

1.交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2.定時器兼報警記錄儀

    定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3.直流電源、直流電壓/電流表、邏輯輸出及指示等

    直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

3

1200主機實訓組件

套

1

主機1214C,工作存儲器125 KB；工作電源24VDC，自帶DI14/DQ10，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC ；板載 6 個高速計數器和2個脈沖輸出；支持3 個用于串行通信的通信模塊，6 個用于 I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信。

掛箱采用專用鋼制型材設計，氧化工藝，安裝有鋁合金拉手。

面板采用鋁質面板，表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠。

4

S7-200主機實訓組件

套

1

SIMATIC   S7-200 SMART，CPU SR40， 上，AC/DC/繼電器， 機載 I/O：   24 個 24V DC 數字輸入；16 個 2A 繼電器數字輸出； 電源：AC 47-63Hz 時，85 - 264V AC 程序存儲器/數據存儲器 40 KB 網絡服務器支持

掛箱采用專用鋼制型材設計，氧化工藝，安裝有鋁合金拉手。

面板采用鋁質面板，表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠。

5

觸摸屏實訓組件

觸摸屏單元采用西門子KTP700 Basic 7寸彩色觸摸屏，用于1200主機以太網通訊，控制和顯示各單元的運行狀態。

掛箱采用專用鋼制型材設計，氧化工藝，安裝有鋁合金拉手。

面板采用鋁質面板，表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠。

6

以太網交換機實訓組件

以太網交換機采用非網管型工業以太網   10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45 接口；用于構建小型星形和總線形拓?fù)浣Y(jié)構；自帶LED診斷顯示，供電電源DC 24V 。

掛箱采用專用鋼制型材設計，氧化工藝，安裝有鋁合金拉手。

面板采用鋁質面板，表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠。

7

變頻調速實訓組件

變頻調速單元采用西門子SINAMICS 系列G120C變頻器，輸出功率0.55KW。集成RS-485通訊接口，提供BOP操作面板；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直流轉矩控制；具備過電壓、欠電壓保護，變頻器、電機過熱保護，短路保護等。

掛箱采用專用鋼制型材設計，氧化工藝，安裝有鋁合金拉手。

面板采用鋁質面板，表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠。

8

可編程模擬實驗?zāi)K

套

1

采用專用塑制盒體。

面板采用PCB面板，4種顏色字符線條彩色印刷，色澤美觀并經久耐磨不掉色。

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。

PLC001交通信號燈PLC自動控制

PLC002電機的自動控制

PLC003自動送料裝車系統

PLC004水塔自動供水系統

9

電工基礎實訓組件

套

1

電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。

10

三相異步電動機

套

1

交流額定電壓380V/△接法，轉速1400轉/min，功率180W，頻率50HZ，絕緣等級E級。

11

溫度控制實訓模型

套

1

由有機玻璃仿真建筑、溫度控制儀、風扇和溫度傳感器組成。是本公司根據實際溫度控制禁系統，按照一定比例縮小后，精心開發研制生產的仿實物模型，而且還有生動具體的運行機構，實訓操作靈活方便，能滿足大中專院校對可編程控制器技術的教學、課程設計和畢業設計要求。

通過可編程控制器（PLC）或計算機控制，實現溫度的開關和高低控制。

12

三維運動控制實訓模型

套

1

使用可編程控制器控制，在X、Y、Z軸三個方向上準確地驅動電動機進行運動控制，配套工業視覺相機。

運動控制技術：電機單軸/多軸定位控制等。

傳動技術：多軸線性模組組合傳動；

傳感器技術：霍爾開關、電感式接近開關、行程開關等的應用；

機械技術：工裝夾具設計與機械部件裝配；

視覺檢測技術：高精度尺寸測量、運動控制過程的位置定位、工件的瑕疵檢測、工件顏色識別等工程訓練；

網絡控制：總線連接通訊、以太網組網通訊；

HMI人機操作：工業觸摸屏的組態設計與應用等；

可編程控制器：編程與調試；

機電設備系統整合、技能競賽、運動控制應用開發。

13

模擬電路實驗組件

套

1

1.電源：輸入：AC 220V±10%，50HZ

        輸出：※DC：- 5V～-12V可調，I≥0.2A

              ※DC：＋5V～＋27V可調，DC I≥0.2A

              ※DC：±12V，+5V，DC I≥0.2A

     以上各路輸出均有過流保護，自動恢復功能

              ※AC V:7.5V×2；AC I≥0.15A

2.可調直流信號源：雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

3.低頻信號源:2HZ-20KHZ 0-10V(新增) 分別可輸出方波、三角波、正弦波三種波形

4.數字式頻率計和直流電壓表(A9有;A6無)

5.分立元件電路：整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。

6.集成模擬電路：兩個獨立的運算放大器(741)；集成功放(LM386)

 *可根據需要選配面包板擴展區域。

14

數字電路實驗組件

套

1

1.電源：交流輸入：220V±10%，50HZ.直流輸出：±12V/200mA 、 5V/2A

2.手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

3.連續脈沖一組，輸出為TTL電平：

固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

4.六位高精度數字頻率計, 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

5.邏輯電平的輸入與顯示：

（1）八位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

（2）八位由紅色LED及驅動電路組成的邏輯電平顯示電路。

6.數碼管顯示：

（1）4位由八段LED數碼管組成的BCD碼譯碼顯示電路；

（2）1位八段LED數碼管，引腳全部引出，用于數碼管實驗。

7.時序發生器及啟?？刂齐娐?。

8.8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片

9.各阻值電位器4只。

10.常用規格電阻電容30只

15

實訓連接線

套

1

根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

16

凳子

張

２

圓凳，鋼制4條凳腿，ABS凳面。

17

常用工具

套

1

尖嘴鉗、斜口鉗、剪刀、測電筆、大小一字十字螺絲刀等

18

說明書

套

1

19

安裝輔材

套

1

壓線板、電纜線等安裝輔材

20

電腦桌

套

1

鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
