網絡型PLC可編程控制器綜合實訓裝置

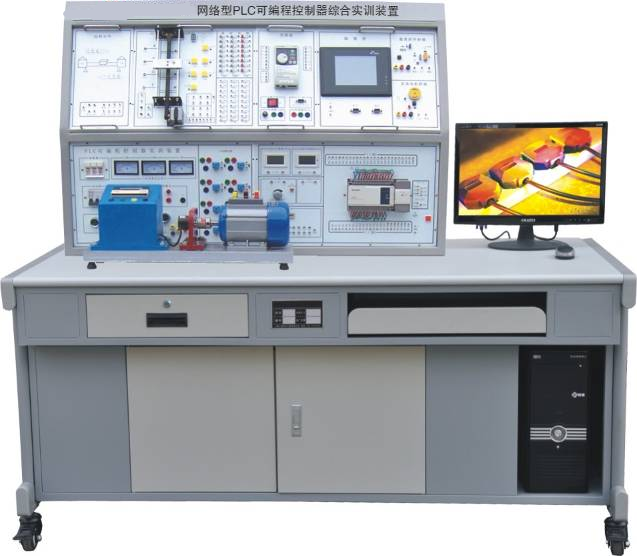

KCPLC-03D網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+觸摸屏）

一、概述

該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、裝置特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

3．采用西門子S7-1200系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

4．采用西門子V20變頻器，功能廣泛，動態響應高，驅動性能高。

5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。

6、多種通信方式：通過Profinet總線，將實訓裝置（從站）PLC和主站PLC進行profinet主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。

三、技術性能

1、輸入電源：單相220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m

3、裝置容量：＜0.5KVA

4、重    量：＜110Kg

5、外形尺寸：1680mm×700mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

    實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

單相220V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；

3、主機實訓組件（1）

配置西門子S7-1200（CPU 1212C）系列 PLC主機，支持RS485通訊，MPI通訊，PROFINET通訊，8路數字量輸入6路數字量輸出，配置SM1223模塊（8數字量輸入8數字量輸出）

4.變頻器組件

     配置西門子V20變頻器，響應速度快，性能優越,配置RS485通訊口和以太網通訊模塊一臺。

5.觸摸屏實訓組件

     昆侖通泰觸摸屏，7寸，彩色65535，組態棒圖，供電電壓DC24V。

（二）實訓掛箱

（三）三相鼠籠異步電機：交流380V/△

（四）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

（二）PLC模擬控制應用實訓

1.水塔供水控制                                        2.十字路口交通燈控制

3.自動售貨機                                          4.四層電梯

5.電機的PLC控制                                      6.搶答器

7.步進電機                                            8.數碼管顯示

9.17.自動送料裝車                                     10.郵件分揀機

11.自控軋鋼機

（三）PLC、變頻器、觸摸屏綜合應用技能實訓

1.變頻器功能參數設置與操作                               2.變頻器面板操作與運行

3.變頻器無級調速                                         4.外部端子點動控制

5.變頻器控制電機正反轉                                   6.多段速度選擇變頻調速

7.外部模擬量(電壓/電流）控制方式的變頻調速               8.PLC控制變頻器外部端子的電機正反轉

9.PLC數字量控制方式的多段速                             10.PLC數字量控制方式的電機降壓啟動

11.PLC控制變頻器外部端子的電機運行時間控制              12.基于PLC模擬量控制變頻開環調速

13.基于觸摸屏控制方式的基本指令編程練習                 14.觸摸屏畫面等級設置及操作

15.觸摸屏畫面切換操作                                   16.基于觸摸屏控制方式的LED控制

17.基于觸摸屏控制方式的四節傳送帶控制                    18.基于觸摸屏控制方式的自動供水控制

19.基于觸摸屏控制方式的多段速控制

六、配置清單及分項價格：
