網絡型PLC可編程控制器、變頻調速綜合實驗裝置

KCPLC-02F網絡型PLC可編程控制器、變頻調速綜合實驗裝置

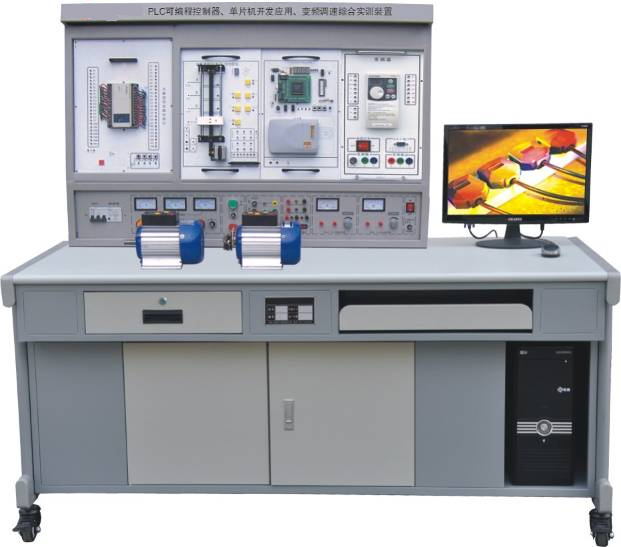

參考圖片

一、概述

本裝置集變頻控制、PLC編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全。

PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控制訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。變頻器選用應用廣泛的西門子MM420變頻器，帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。

二、特點

1．裝置采用組件多結構、更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2．雙口接線法  PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4．采用西門子S7-200系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5．組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、裝置構成

（一）PLC部分

1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置

2．PLC可編程控制器實訓裝置實訓掛箱

(1)基礎實驗掛箱                                 (2）四節傳送帶掛箱

(3）動機的自動控制模塊                         （4）步進電機的PLC控制模塊

（5）四層電梯掛箱                                 （6）十字路口交通燈掛箱

（7）天塔之光掛箱                                 （8）水塔自動供水掛箱

（9）液體混合裝置掛箱                             （10）運料小車掛箱

（11）數碼顯示掛箱                                （12）機械手掛箱

3．PLC可編程控制器操作桌

4．編程應用軟件

5．PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

7．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8．電腦或手持編程器（用戶自備或代購）

（二）頻率調速部分：配備西門子MM420 0.37KW變頻器、BOP操作面板及相關接口附件。

（三）三相異步電動機180W  1臺

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出

D．+5V/1A直流穩壓輸出

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：西門子CPU226（輸入24點，輸出16點）

4、重量：100Kg

5、外形尺寸：168×75×150 cm3

五、基本實驗項目

（一）PLC部分

（二）變頻調速綜合部分：

1.變頻器功能參數設置與操作                   2.變頻器外部端子點動控制
3.變頻器控制電機正、反轉                     4.多段速度選擇變頻器調速
5.變頻器無極調速                             6.變頻器頻率跳轉調速控制
7.外部模擬量（電壓/電流）方式的變頻調速控制  8.變頻器瞬時停電自動再起動控制
9.變頻器運行時間操作                         10.變頻器保護、報警與診斷

11.基于PLC數字量方式多段速控制              12.PLC控制變頻器外部端子的電機運行時間控制

（三）PLC、變頻器綜合部分

1.基于PLC的變頻器的正反轉實驗              2.基于PLC的變頻器的多段調速實驗
3.基于PLC通信控制正反轉                    4.基于PLC通信讀取變頻器電壓電流頻率
5.基于PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率
6.基于PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
