PLC變頻器實驗裝置

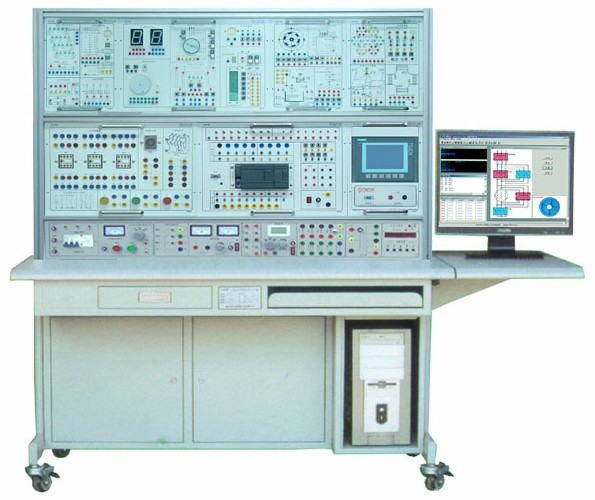

KCPLC-02D型PLC變頻器實驗裝置

一、裝置特點

1、實訓裝置均由控制屏、實訓桌、PLC主機組件、變頻器組件、觸摸屏組件、PLC編程實驗模塊、實訓網孔板、電機控制需要的低壓電氣元件（繼電器、接觸器、按鈕等）組成，該實驗裝置充分考慮實驗實訓的開放性，既可以作為機電控制、PLC等課程的配套實驗，又可通過該套實驗設備，可以讓學生自己動手、自由組合，完成不同類型實驗、實訓，充分體現學生動手性和自主性，可以自己設計實驗，自己搭建電路。

2、采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。

3、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠。

二、技術性能
1.輸入電源：三相四線（或三相五線）~380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：長≤1600mm×寬≤720mm×高≤1600mm（參考尺寸,工藝改進，可以有適當調整）
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、PLC主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、按鈕、行程開關、工控組態軟件、仿真軟件、電機等組成。

（一）控制屏（鐵質亞光密紋噴塑結構，鋁質面板）

1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

2、直流電源：直流電壓24V輸出一路。

3、直流電壓表：交直流測量，量程0～500V，分為1V、10V、100V、500V四個檔位。

功能：可以測量交流和直流，具有交直流測量設置切換功能，四個檔位隨意切換交直流，能自動濾除干擾，消除非臨界跳字，超量程報警?？梢酝ㄟ^設置儀表的滿值、零值來設置儀表測量量程、精度及顯示偏移量。可以自動設置儀表的小數點位置。

儀表具有濾波系數自動設置功能，提高儀表穩定性。

4、直流電流表：交直流測量，量程0～5A，分為75mA 、100mA、1A、5A四個檔位。

功能：可以測量交流和直流，具有交直流測量設置切換功能，檔位隨意切換交直流，能自動濾除干擾，消除非臨界跳字，超量程報警?？梢酝ㄟ^設置儀表的滿值、零值來設置儀表測量量程、精度及顯示偏移量?？梢宰詣釉O(shè)置儀表的小數點位置。儀表具有濾波系數自動設置功能，提高儀表穩定性。

5、功率表：量程：-1999—9999W，電流可分為0.1A、1A、2.5A、5A四個電流范圍

功能：能自動濾除干擾，消除非臨界跳字，超量程報警?？梢酝ㄟ^設置儀表的電壓、電流倍率來設置儀表測量量程、精度。小數點位置自動切換。測量單位w與kW自動切換可選。

儀表具有濾波系數自動設置功能，提高儀表穩定性。

（二）實訓模塊

1、西門子S7200-224CN 主機或三菱FX1N24MR，主機固定在掛箱上，面板上引出I/O接口。

2、三菱D720S-0.4K-CHT變頻器，主機固定在掛箱上，面板上引出接口。

3、7英寸威綸工業觸摸屏

4、實訓網孔板一塊

5、三相鼠籠異步電機：交流380V/△、660VY。

6、搶答器/數碼管顯示

7、裝配流水線/十字路口交通燈

8、水塔水位/天塔之光

9、自動送料裝車/四節傳送帶

10、多種液體混合裝置

11、步進電機/直線運動

12、自控軋鋼機/郵件分揀機

13、機械手控制/自控成型機

14、電梯控制實驗

15、直流電機控制

16、繼電接觸控制

四、實訓桌
控制屏、實訓桌為鐵質雙面亞光密紋噴塑結構，桌面采用高密度板結構；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，實訓桌下方設有元件儲存柜，設有四個帶剎車的輪子，便于移動和固定，造型美觀大方。

五、實訓項目
（一）PLC模擬對象基本應用實訓

1、基本指令編程練習

2、LED 數碼顯示控制

3、搶答器實驗

4、十字路口交通燈控制

5、天塔之光演示

6、機械手動作模擬控制

7、四節傳送帶模擬控制

8、裝配流水線模擬控制

9、電梯控制系統模擬控制

10、步進電動機模擬控制

11、水塔液位模擬控制

12、三相異步電動機星/三角（Y/Δ）換接啟動模擬控制

13、混合裝置模擬控制

14、郵件分揀機模擬控制

15、自控軋鋼機模擬控制

16、自控成型機模擬控制

17、加工中心刀具模擬控制

18、禮花之光演示

19、卸料小車控制模擬

20、直流電機正反轉控制模擬

（二）PLC控制工業電氣實訓線路

1、PLC控制異步電動機點動控制電路
2、PLC控制異步電動機自鎖控制電路
3、PLC控制異步電動機單向點動、起動控制電路
4、PLC控制異步電動機兩地控制電路
5、PLC控制異步電動機聯鎖正反轉控制電路
6、PLC控制正反轉點動、起動控制電路
7、PLC控制雙重聯鎖正反轉控制電路
8、PLC控制自動往返控制電路
9、PLC控制位置開關作自動停止正反轉起動控制電路
10、PLC控制帶有點動的自動往返控制電路
11、PLC控制異步電動機星、三角控制電路
12、PLC控制接觸器控制星、三角控制電路
13、PLC控制自動順序起動控制電路
14、PLC控制C620型車床控制電路
15、PLC控制電動葫蘆電氣控制電路

（三）PLC、變頻器、觸摸屏的綜合應用實訓

1.變頻器功能參數設置與操作

2.變頻器報警與保護功能

3.變頻器無級調速

4.變頻器控制電機正反轉

5.外部端子點動控制

6.多段速度選擇變頻調速

7. 外部模擬量（電壓/電流）變頻調速

8.瞬時停電啟動控制

9.PID變頻調速控制

10.PLC控制變頻器外部端子的電機正反轉

11.基于PLC的程序運轉控制

12.基于PLC模擬量控制變頻開環調速

13.基于PLC通信方式的變頻器開環調速

14.基于PLC通信方式的速度閉環定位控制

15.PLC與人機界面觸摸屏通訊控制

16.PLC、人機界面觸摸屏與變頻器通訊控制

17.PLC與人機界面觸摸屏數字量調速

18.PLC與人機界面觸摸屏模擬量調速
