PLC可編程控制器、單片機、微機接口綜合實訓裝置

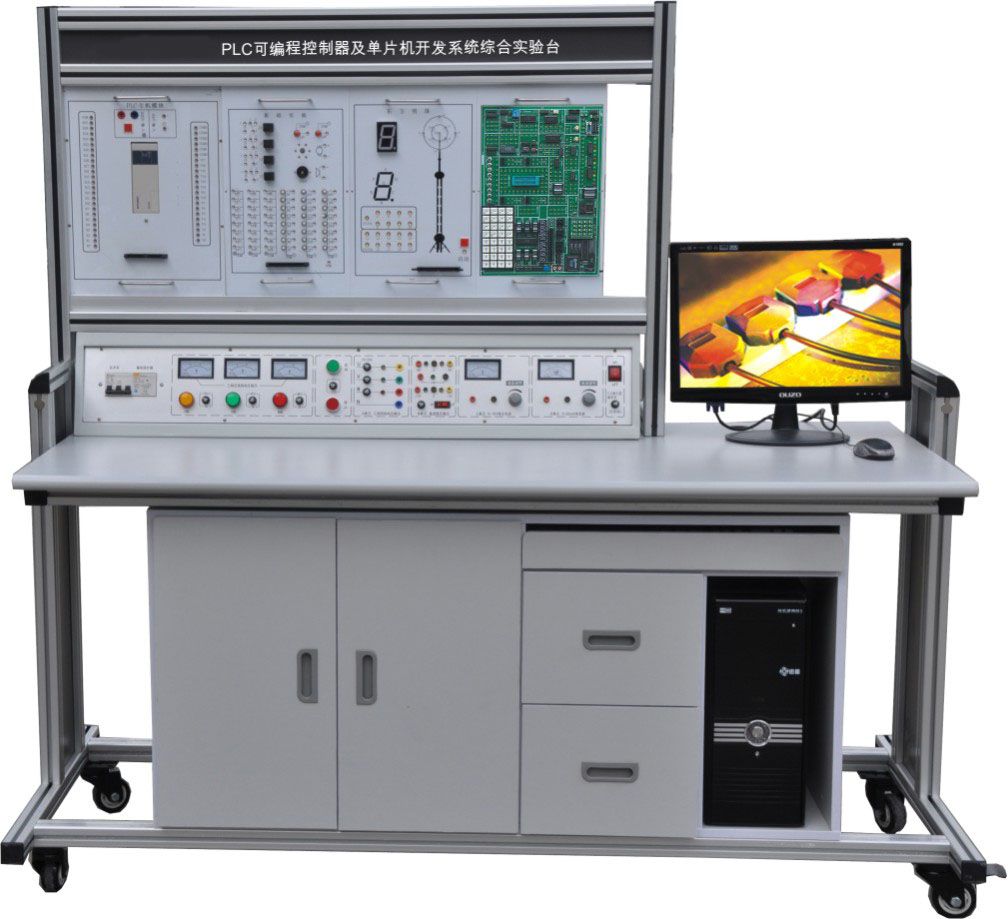

KCPLC-02B型PLC可編程控制器、單片機、微機接口綜合實訓裝置

（立式、掛箱積木式）

一、概述

本裝置是PLC可編程控制器及單片機實驗開發系統綜合實驗設備。做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗 。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》 、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

二、系統構成

1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件

6、PLC及轉接通訊電纜

7、單片機、微機接口：

1）開放特性：系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。

2）總線特性：系統開放了總線寬度的動態選擇機制，把總線寬度控制“BS8”列入用戶可定義的范圍，為了簡化電路連接，系統對該輸入信號有缺省定義，為“16位內存”和“8位I/O”，即當用戶訪問16位存儲器、8位I/O接口時可忽略對“BS8”端的定義與連接。同時將高低字節允許信號BHE、BLE列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BHE、BLE選通端，使其擴展特性與微機實際應用無縫結合。

3）通用特性：系統以多核架構技術為支撐，充分支持32位80386、16位8086/8088系列微處理器、MCS-51／96系列單片機，各CPU模塊可按用戶需求進行靈活配置。

4）連線方式：系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。

三、PLC可編程控制器實驗臺控制箱技術指標

1、電源
  1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
  1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源
  F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主機掛箱功能、特點

1、PLC主機：輸入：24點  輸出16點(可選擇)
2、型號：三菱FX1N-40MR
3、輸出電壓：直流24V，電壓表指示
4、利用應用軟件編程
5、電源輸入：交流220V，50Hz
1）功能包括

（1）交流電源輸入?yún)^(qū)

（2）PLC主機 、編程電纜
（3）LED發光管、指示燈

（4）輸出負載指示
（5）輸入模擬開關（按鈕和開關）

（6）LED數碼管 、蜂鳴器
（7）直流穩壓電源5V1A，24V2A

（8）PLC輸入 、輸出端口

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4）實驗臺本身帶有24V2A的電源?？梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。

五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

六、PLC可編程控制器實驗演示掛箱
    該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
    演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由十七塊實驗掛箱組成，它們的型號分別為：

七、實驗項目

（一）、PLC可編程控制器實驗系統：
1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗
3．跳轉、分支功能實驗

4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗

6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗

8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗

10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗

12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗

14．步進電機的PLC控制實驗
15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗
17．自動售貨機實驗

18．自動成型實驗
19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

24．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

25．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

26．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

27．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

28．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

29．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

（二）、微機原理與接口實驗項目

微機原理及其程序設計實驗

1.    系統認識實驗

2.    數制轉換實驗

l  十六進制數轉換為十進制數

l  十進制數轉換為十六進制數

3.    碼制轉換實驗

l  ASCII碼（數字符）轉換為十六進制數

l  十六進制數轉換為ASCII碼

l  ASCII碼（數字符）轉換為十進制數

l  十進制數轉換為ASCII碼

l  十進制數的ASCII碼轉換為BCD碼

l  十進制BCD碼轉換為二進制數

4.    運算類編程實驗

l  二進制雙精度加法運算

l  十進制的BCD碼減法運算

l  乘法運算

5.    分支程序設計實驗

6.    循環程序設計實驗

l  計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）

l  求某數據區內負數的個數

7.    排序程序設計實驗

l  氣泡排序法

l  學生成績名次表

8.    子程序設計實驗

l  求無符號字節序列中的最大值和最小值

l  求N！

9.    查表程序設計實驗

10.  INT 21h輸入輸出程序設計實驗

l  顯示A~Z共26個大寫英文字母

l  INT 21H功能調用示例程序?qū)嶒?/span>

l  在C語言使用INT 21h功能調用

l  PC鍵盤下傳實驗箱七段碼顯示

l  實驗箱鍵盤上傳PC屏幕顯示

微機接口及其應用實驗

1.    存儲器擴展實驗

2.    8259中斷控制器實驗

l  8259單級中斷控制

l  8259多級中斷控制

3.    I/O擴展實驗（8位／16位）

4.    8255并行口實驗

l  8255 A/B/C口輸出方波

l  8255 PA輸入／PB輸出

l  8255控制交通燈

5.    8253定時／計數器應用實驗

6.    8251串行通信應用實驗

7.    鍵盤掃描及顯示設計實驗

l  8279鍵盤與顯示設計

l  8255鍵盤與顯示設計

8.    8237可編程DMA控制器實驗

9.    A/D模數轉換實驗

10.  D/A數模轉換實驗

11.  LCD 128×64圖形液晶實驗

12.  LED 16×16點陣顯示實驗

13.  音頻驅動實驗

14.  繼電器控制實驗

15.  步進電機控制實驗

16.  直流電機調速實驗

17.  DS18B20數字溫度傳感器實驗

18.  V/F電壓頻率轉換實驗

19.  PWM輸出實驗

20.  DS1302實時時鐘

21.  紅外遙控實驗

(三)、單片機實驗項目

單片機原理實驗

1.    系統認識實驗

2.    數制轉換實驗

l  BCD整數轉換為二進制整數

l  二進制整數轉換為十進制整數

3.    運算程序設計實驗

l  多字節加法程序

l  雙字節無符號數乘法

l  雙字節除法

4.    查表程序設計實驗

l  采用查表的方法將16進制數轉換為ASCII碼

l  通過查表實現y=x2

5.    數據排序?qū)嶒?/span>

6.    位操作實驗

單片機集成功能模塊實驗

1.    數字量輸入輸出實驗

l  P1口I/O實驗

l  P1口流水燈實驗

2.    中斷控制實驗

l  定時器中斷

l  外部中斷

3.    定時／計數器實驗

l  定時器實驗

l  計數器實驗

4.    串行通信實驗

l  自發自收實驗

l  雙機通信實驗

5.    片內看門狗應用實驗

6.    片內EEPROM應用實驗

單片機接口應用實驗

1.    存儲器擴展實驗

2.    I/O擴展實驗

3.    8255并行口實驗

l  8255 A/B/C口輸出方波

l  8255 PA輸入／PB輸出

l  8255控制交通燈

4.    A/D 0809模數轉換實驗

5.    D/A 0832數模轉換實驗

6.    鍵盤與顯示設計實驗

l  8279鍵盤與顯示設計

l  8255鍵盤與顯示設計

7.    LCD 128×64液晶顯示實驗

8.    LED 16×16點陣顯示實驗

9.    音頻驅動實驗

10.  繼電器控制實驗

11.  步進電機控制實驗

12.  直流電機控制實驗

13.  DS18B20數字溫度傳感器實驗

l  溫度測量

l  溫度控制

14.  V/F轉換實驗

15.  PWM輸出實驗

16.  DS1302實時時鐘實驗

17.  紅外遙控實驗

18.  8251串行通信實驗

19.  8253定時計數實驗

20.  8259中斷控制實驗

八、KCPLC-02B 型PLC可編程控制器、單片機、微機接口綜合實訓裝置配置清單
