滑環電動機頻敏變阻起動控制實訓柜

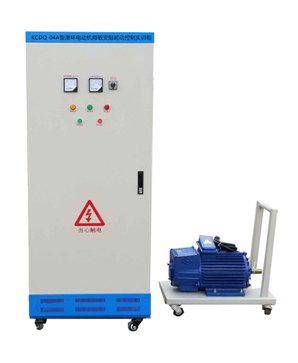

KCDQ-11型滑環電動機頻敏變阻起動控制實訓柜

一、概 述

滑環電動機頻敏變阻起動是利用頻敏變阻器的阻抗隨電流頻率變化而使電動機完成平穩的起動，具有起動電流小、起動轉矩大、自動適應負載變化、保護電機等特點，是一種理想的起動元件，廣泛應用于冶金、機械、礦山等領域的滑環電動機的起動。

“滑環電動機頻敏變阻起動控制實訓柜”是為滿足社會各行業對電機起動設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、特 點

1.     采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。

2.     控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。

3.     所用器件均采用國內外知名品牌，產品質量有保證。

4.     采用工業頻敏變阻器，以及YZR系列滑環電動機為控制對象，模擬電動機起動，貼近工業現場。

5.     提供各種保護功能，實訓安全可靠。

三、技術性能

1.    輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2.    工作環境：溫度-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3.    裝置容量：＜25kVA

四、系統配備

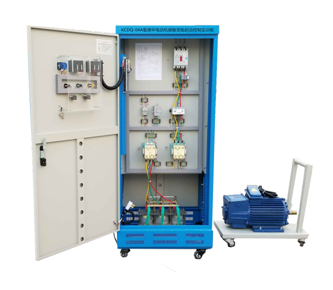

本實訓柜主要由柜體、電氣室、頻敏變阻器、滑環電動機等組成。

1.    柜體

柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志?？刂乒襁€設有四個萬向輪和四個固定調節機構。

2.    電氣室

正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。

3.    頻敏變阻器

頻敏變阻器安裝在柜內下部，直接連接于滑環電動機的轉子回路中。當電機起動結束后，頻敏變阻器被短路切除。

4.    滑環電動機

YZR 132M1-6型滑環電動機，2.2kW、980rpm，電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜。

五、實訓項目

1.     滑環電動機頻敏變阻器的認知

2.     滑環電動機頻敏變阻起動線路的器件選擇與安裝

3.     滑環電動機頻敏變阻起動線路的布線與接線

4.     滑環電動機頻敏變阻起動線路的調試

5.     滑環電動機啟動運行試驗

6.     滑環電動機頻敏變阻起動線路的故障分析與檢修
