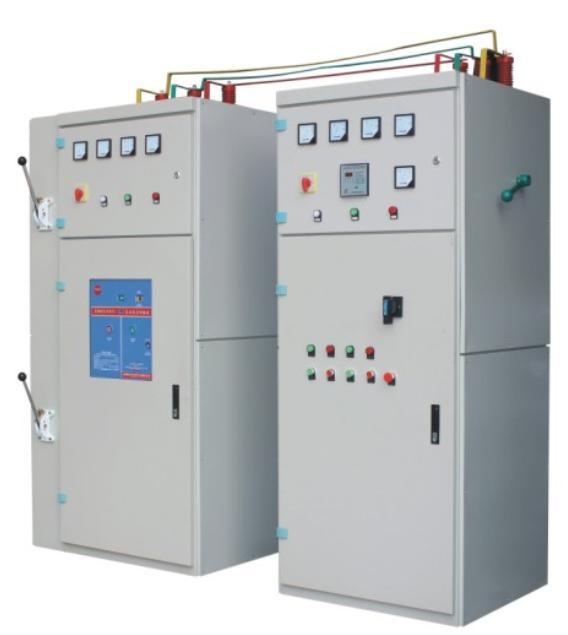

KCDLX-13高低壓配電實驗實訓裝置
一、產品介紹
（1）主要技術參數要求
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
（2）結構特征要求
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
（3）配置要求：
序號 | 設備名稱 | 規格/型號 | 數量 （套） | 用途 | 功能要求 | 主要性能及技術指標 |
1 | 高壓模擬開關柜 | GCK | 1 | 高壓進線電源控制 | 1、帶有上、下高壓隔離開關 2、帶有真空斷路器 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、前后開有觀察窗 8、進線方式：上下均可進出 9、高壓電壓互感器（模擬） 10、高壓電流互感器 11、過電流繼電器 12、中間繼電器 13、信號繼電器 14、模擬變壓器 | 1、電流互感器： 2、電壓互感器： 3、真空斷路器： 4、高壓隔離開關： 5、過流繼電器： 6、中間繼電器： 7、信號繼電器： 8、電壓表（指針式）：4L6-V 9、電流表（指針式）：4L6-A |
2 | 低壓出線柜 | GCK | 1 | 動力 控制 | 1、帶有隔離開關（隔離開關帶熔斷器，板前操作） 2、出線開關（板前操作） 3、支路控制開關（三路輸出） 4、 前后開有觀察窗 5、 三相有功表 6、 三相無功表 7、 三相功率因數表 8、 電力電容器 | 1、隔離開關（帶熔斷器）：QSA 2、出線開關：DW10-630/100A框架式空氣斷路器 3、塑殼開關：AAM1
|
二、實驗項目
1.高壓開關柜及其高壓電器的認識實驗
2.低壓開關柜及其低壓電器的認識實驗
3.真空斷路器的檢修
4.真空斷路器控制實驗
5.萬能斷路器的檢修
6.高壓開關柜的檢修
7.隔離開關的檢修
8.電壓互感器的檢修
9.電流互感器的檢修
10.高壓熔斷器的檢修
11.低壓斷路器的檢修
12.塑料外殼式斷路器的檢修
13.拆裝、檢修交流接觸器
14.過流繼電器的檢修
15.中間繼電器的檢修
16.電流表的檢修及認識實驗
17.電壓表的檢修及認識實驗
18.三相功率因數表的檢修及認識實驗
19.三相有功表的檢修及認識實驗
20.三相無功表的檢修及認識實驗
21.無功功率補償器的檢修及特性實驗
22.電力電容器的檢修及認識實驗
23.無功補償?shù)牟僮骷疤匦詫嶒?/span>
24.漏電開關的特性實驗
25.交流接觸器的電氣特性實驗
26.熱繼電器的電氣特性實驗
27.電源控制起停實驗
28.電力系統過流保護協調與控制實驗
29.正常運行的抄表實驗
30.正常運行時的監測實驗
