晶閘管中頻電源技能實訓考核裝置

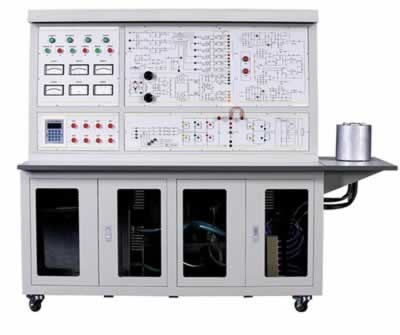

KCDLX-06型晶閘管中頻電源技能實訓考核裝置

一、   設備概述：

晶閘管中頻電源技能實訓考核裝置是依據中國勞動出版社出版的《維修電工技能訓練》的技能培訓要求，綜合工廠實際應用設備而研制的。其控制電路以集成電路作為控制系統的核心，可靠性高、性能好。晶閘管中頻電源技能實訓考核裝置集冷卻水箱、水泵、電熱電容器、中頻變壓器、感應器于一體，并采用透明式設計；中頻電源的各個環節以及水冷系統的工作情況一目了然，直觀性強，可操作性高。采用晶閘管元件，將三相工頻交流電能轉換成直流電能，經電抗器平波后成為一個恒定的直流電流源加到逆變橋的輸入端，逆變器為電流源單相全橋結構，采用頻控方式，直流電能通過逆變器按門控脈沖重復頻率轉換成中頻電能。負載是由感應線圈和補償電容器組成，并接成并聯諧振電路?？煽毓柚蓄l電源目前在我國已越來越廣泛地應用于熔煉、透熱、淬火、焊接、加熱等工業領域，已取得了明顯的經濟效益和社會效益。因此，熟悉其工作原理和掌握系統的基本調試程序及維修，提高對晶閘管整流、逆變裝置的實際應用能力是很有必要的。

二、功能特點

1）.本實訓裝置為水冷并聯逆變式中頻電源，三相全控橋式整流電路的相控電路采用了目前工業上廣泛應用的數字觸發電路，而逆變觸發電路為用定時原則進行頻率跟蹤的芯片式逆變觸發電路。并聯逆變電路的啟動采用了零電壓?jiǎn)?dòng)，啟動成功率接近100%。

2）.本實訓裝置具有完善的過流、過壓、限流、限壓等多路保護系統，一旦電路出現故障，保護系統能在短時間內動作，從而可靠地保護晶閘管和中頻電容等貴重元件，避免不必要的損失。

3）.本實訓裝置的所有電路原理圖均繪制在面板上，同時引出了相應的波形觀測孔，以供學生調試、分析、測試之用，有利于學生對中頻電源各環節的工作原理有更深的了解。

4）.本實訓裝置占地面積小，節約實訓用房。裝置自帶冷卻水箱，無須設置專門的水池

5）.設有專門的電壓隔離通道，對被測試信號（高壓）進行安全隔離，確保學生不會觸電，也保證了測量?jī)x器的安全使用。

6）.本實訓裝置具有故障的設置與排除功能，設置的故障均為工業現場應用中的常見故障，學生可以很方便的在本裝置上進行排故操作。

7）.本實訓裝置適用于維修高級電工和維修電工技師的培訓和等級證考試。

三、技術參數

1.電源系統：輸入三相五線AC380V±5%，工頻50Hz，電流20A，振蕩輸出頻率：1kHz～2.5kH，額定功率：10kW；

2.海拔高度：海拔不超過2000m；

3.環境溫度：周圍介質溫度不高于+40℃，不低于-5℃；

4.空氣濕度：空氣相對濕度不高于80%；

5.安裝角度：與垂直面的傾斜度不超過5；

6.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和絕緣的氣體及導電塵埃的地方；無劇烈振動和沖擊，無其它強大電磁干擾的場所。

7.外形尺寸：1000×600×2000mm；

8.設備重量：≤220Kg。

四、實訓項目

1.三相數字觸發電路原理。

2.三相全控橋整流帶電阻性負載。

3.并聯逆變電路的啟動。

4.并聯逆變電路的過電流和過電壓保護。

5.三相全控橋整流帶電阻電感性負載。

6.中頻電源各主要環節的調試。

(1)整流部分的調試

(2)逆變部分的調試

(3)起振逆變器

(4)整定逆變引前角

(5)過壓保護的整定

(6)額定電壓的整定

(7)過流保護的整定

(8)額定電流的整定

7.感應加熱實訓。

8.中頻電源系統維修與檢測。

五、部分故障

1.靜態直流電壓不正常。

2.設備不能啟動。

3.整流橋觸發脈沖丟失。

4.逆變橋工作不正常。

5.整流輸出缺相。

6.整流觸發電路工作不正常。

7.逆變觸發電路工作不正常。

8.同步信號錯相。
