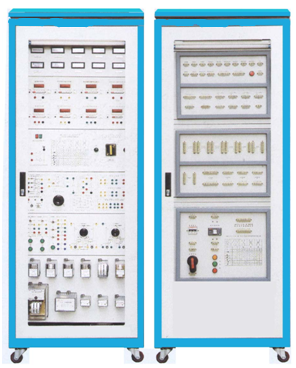

KCDLX-02A型電力電氣設備及二次部分實訓考核裝置

一、概 述

本裝置是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而開發的產品，其中電氣設備主要包括互感器和開關電器，采用實物，配有與該實物相關的安裝接線和運行操作，增強了感性認識，強化了現場應用知識；二次部分主要包括斷路器的控制回路與信號回路；中央信號和其他回路等。

本裝置適用于發電、供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護及二次回路的設計、安裝和運行的工程技術人員參考。

二、實訓項目

1、互感器實訓項目

（1）電壓互感器特性測試

（2）電壓互感器接線方式

（3）電流互感器特性測試

（4）電壓互感器接線方式

2、 開關電器實訓項目

（1）塑殼斷路器的原理與接線

（2）隔離開關的原理與接線

（3）負荷開關的原理與接線

（4）自動重合閘的原理與接線

3、 二次部分實訓項目

（1）信號繼電器

（2）中間繼電器

（3）沖擊繼電器

（4）閃光繼電器

（5）斷路器的基本控制回路

（6）斷路器的防“跳躍”閉鎖回路

（7）燈光監測的斷路器的控制回路

（8）燈光和音響監視的斷路器控制回路

（9）有信號繼電器的信號起動回路

（10）重復動作手動復歸的中央信號裝置

（11）重復動作自動復歸的中央信號裝置

（12）閃光信號裝置

4、 考核項目

（1）音響監視的斷路器控制回路

（2）不重復動作的中央信號裝置

（3）自動重合閘前加速保護
