工廠供電技術實訓裝置

KCDLX-01E型工廠供電技術實訓裝置

一、概 述

工廠供電技術實訓裝置是根據機械工業職業技能鑒定指導中心編寫的高級電工技術、電工基礎、高級工、電工技師培訓教材結合工廠供電和供配電技術課程研制生產的。主要實際現場供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、PLC控制技術、變頻調速技術等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。

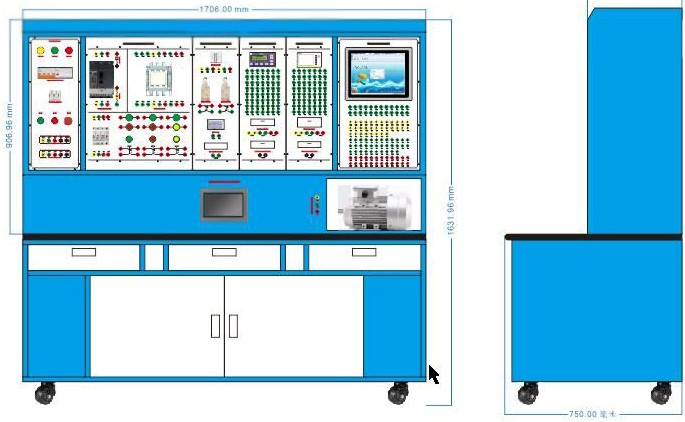

參考圖

二、技術性能

1.輸入電源：三相四線～380V±10%  50Hz±2%

2.整機容量：≤3kVA

3.實訓臺采用鐵質亞光密紋噴塑，鋼制質面板

4.實驗臺體尺寸： 約1700mm長×1600mm高×750mm寬

5.電腦桌尺寸：600mm×600mm×1200mm

三、設備構成

1、實訓屏

（1）三相四線電源輸入，經漏電保護器，總開關后，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；

（2）控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；

（3）設有三相感性和阻性負載2組，用于模擬線路負載；

（4）設有根據用戶提供的一次系統圖，提供分合閘按鈕，分合閘回路線圈、電流互感器、電壓互感器；接口通過安全插座引出；

（5）HT-1200微機繼電保護測試儀一臺，嵌入式設計（需方自購）

2、實訓掛箱

（1）PLC主機掛箱：包含S7-300 CPU312 (6ES7 312-1AE13-0AB0)、擴展模塊（6ES7 321-1BH50-0AA0、6ES7 322-1BH01-0AA0）接口通過安全插座引出；

（2）變頻器主機：ACS510-01-03A3-4 1.1KW接口通過安全插座引出；

（3）PLC模塊實訓一：

KC001交通信號燈PLC自動控制、

KC002機械手控制、

KC003 多種液體混合控制、

KC004自動送料裝車接口通過安全插座引出；

（4）PLC模塊實訓二：

KC005天塔之光、

KC006藝術彩燈、

KC007 LED數碼管顯示、

KC008步進電機的PLC控制接口通過安全插座引出；

（5）微機線路保護模塊：KLD-9311微機線路保護測控裝置1臺，接口通過安全插座引出；

（6）微機變壓器差動保護模塊：KLD-9334微機變壓器差動保護裝置1臺，接口通過安全插座引出；

（7）微機備用電源自投保護：KLD-9361微機備用電源自投保護測控裝置1臺，接口通過安全插座引出；

2、實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。

3、配套資源庫

（1）供配電系統綜合教學仿真軟件

（2）供配電倒閘操作仿真訓練教學軟件

（3）西門子PLC仿真實訓軟件

四、配置清單
