KCDLX-01C型工廠供電綜合自動化實驗系統

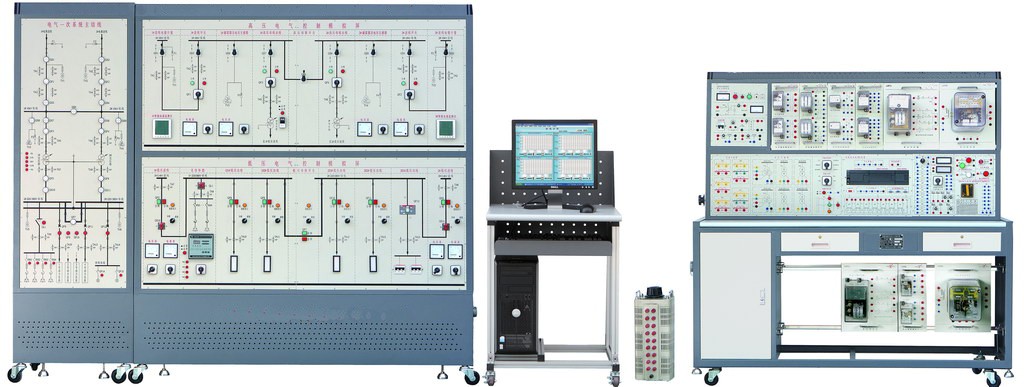

參考圖片
“KCDLX-01C型工廠供電綜合自動化實驗系統”根據《供配電技術》、《工廠供電》、《配電自動化》、《電力系統繼電保護》等相關課程實驗教學的需求，結合工業實際應用和發展而研發的綜合型實驗裝置。它能滿足對電力系統變配電中的自動裝置、變電站監控、繼電保護等教學內容進行操作實驗。本裝置適用于電力、電氣類各專業相關課程的實驗教學，也可作為學生畢業設計和教師科研項目的硬件開發平臺，專業技術人員上崗培訓平臺。
一、 技術性能
1. 輸入電壓：三相四線制380V±10% 50Hz
2. 工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜2.5kVA
二、裝置特點
1. 設有典型的一次系統，二次設備、監視儀表配套齊全
2. 體現了供配電系統中新技術的應用：如：PLC、智能電量監控
3. 采用工業組態軟件編程，對供配電系統進行監控，實現供配電系統“四遙”功能
三、 實驗項目
1. 供配電常用繼電器特性實驗
(1) 典型電流繼電器的特性實驗
(2) 典型電壓繼電器的特性實驗
(3) 典型中間繼電器的特性實驗
(4) 信號繼電器的特性實驗
(5) 差動繼電器特性實驗
2. 供配電系統繼電保護實驗
(1) 供電線路帶時限的過電流保護實驗
(2) 供電線路低電壓啟動過電流保護實驗
(3) 供電線路電流速斷保護實驗
(4) 供電線路電流反時限過電流保護實驗
(5) 配電變壓器過電流保護實驗
(6) 配電變壓器的電流速斷保護
(7) 配電變壓器的過負荷保護實驗
(8) 配電變壓器縱聯差動保護實驗
3. 供配電系統的二次回路與自動裝置實驗
(1) 斷路器的控制和信號回路實驗
(2) 6～35kV系統的絕緣監視裝置電路實驗
(3) 供配電系統一次重合閘實驗
(4) 線路過電流保護與自動重合閘綜合實驗
(5) 線路過電流保護與自動重合閘后加速綜合實驗
(6) 雙電源明備用的APD電路實驗
(7) 雙電源暗備用的APD電路實驗
(8) 電力變壓器的有載調壓實驗
(9) 手動/自動功率因數補償實驗
4. 供配電系統的微機監控實驗
(1) 系統電量監測與負荷曲線測繪
(2) 斷路器的遠動控制與信號采集
(3) 變電站電壓無功綜合自動調節
5.高壓電動機的微機繼電保護
（1）高壓電動機的速斷保護
（2）高壓電動機的反時限過流保護
（3）高壓電動機的低電壓保護
（4）高壓電動機的單相接地保護
6.PLC在供配電保護控制中的應用實驗
（1）線路帶時限的過電流保護實驗
（2）線路低電壓啟動過電流保護實驗
（3）線路電流速斷保護實驗
（4）變壓器過電流保護實驗
（5）變壓器的過負荷保護實驗
（6）線路過電流保護與自動重合閘實驗
（7）線路過電流保護與自動重合閘后加速實驗
（8）備用電源自動投入實驗
7.模擬供配電所送電和停電操作實驗
8.SCADA實驗
遙測、遙控、遙調、遙信實驗
9.工廠用變壓器的微機繼電保護
（1）變壓器的速斷保護
（2）變壓器的定時限過流保護
（3）變壓器的反時限過流保護
（4）變壓器的瓦斯保護
10.供電系統自動化實驗
（1）各斷路器的位置信號的檢測
（2）變壓器的有載調壓（遙調）
電氣一次系統主接線屏 | ||||
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 隔離刀閘位置指示燈 | AD16-25W/G DC24V | 只 | 11 |
2 | 斷路器位置指示燈 | AD16-25W/D DC24V | 只 | 7 |
3 | 指示燈 | φ16圓頭DC24V紅 | 只 | 17 |
高低壓電氣控制模擬屏 | ||||
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 十字開關 | φ30，雙向自鎖，2開2閉 | 只 | 9 |
2 | 萬能轉換開關 | LW26-20YH3/3 | 只 | 6 |
3 | 萬能轉換開關 | LW8D 3檔 45°、0、45°復位 | 只 | 4 |
4 | 萬能轉換開關 | LW8D 6檔，每組1檔通 | 只 | 1 |
5 | 負荷開關 | VCF02C 開孔36×36mm | 只 | 3 |
6 | 塑殼斷路器 | NM1-63S 3極 | 套 | 1 |
7 | 電壓表 | 6L2 100V/10KV 12KV | 只 | 4 |
8 | 電壓表 | 6L2 450V | 只 | 2 |
9 | 無功補償控制器 | JKW-2SC 4組 | 套 | 1 |
10 | 數顯多功能儀表 | PDM-803 100V 36×36mm | 只 | 2 |
11 | 電量采集模塊 | EDA9033E 10A | 套 | 2 |
12 | 旋鈕開關 | φ22 自鎖，二開 | 只 | 7 |
13 | 點動帶燈按鈕 | φ16 長方形頭 24V紅 | 只 | 7 |
14 | 點動帶燈按鈕 | φ16 長方形頭 24V綠 | 只 | 7 |
15 | 指示燈 | φ16圓頭DC24V白 | 只 | 7 |
16 | 指示燈 | φ16圓頭DC24V紅 | 只 | 4 |
17 | 指示燈 | φ16圓頭DC24V綠 | 只 | 4 |
18 | 自鎖按鈕 | φ16圓頭 紅 | 只 | 2 |
19 | 點動按鈕 | φ16 圓頭 紅 | 只 | 1 |
20 | 點動按鈕 | φ16 圓頭 綠 | 只 | 1 |
21 | 交流接觸器 | CJX2-1210 AC220V | 只 | 20 |
22 | 透明帶燈中繼 | DC24V 帶座 | 只 | 50 |
23 | 光字牌 | 開孔31.5×77.5mm 220V | 只 | 4 |
24 | 空氣開關 | DZ47-32 3P | 只 | 2 |
25 | 電流互感器 | 5：5一次穿心 | 只 | 21 |
26 | 三相干式變壓器 | 380/100V 100W Y/Y | 臺 | 4 |
27 | 三相干式變壓器 | 380/100V三繞組 Y/Y/Y | 臺 | 2 |
28 | 三相調壓器 | 帶多組觸頭6KVA | 臺 | 1 |
29 | 電動機 | 380V/180W | 臺 | 8 |
30 | 電阻 | 9Ω/10A | 只 | 6 |
31 | 電阻 | 37Ω/8A | 只 | 3 |
32 | 航空插 | 42芯，開孔48mm,頭公座母 | 只 | 8 |
33 | 電力電容 | 8.5uF/1000V | 只 | 12 |
監控臺 | ||||
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | PLC主機 | 西門子CPU224CN | 套 | 1 |
2 | 擴展模塊 | EM223 16DI/16DO | 套 | 1 |
3 | 擴展模塊 | EM223 8DI/8DO | 套 | 1 |
4 | 電壓表 | 85L17 250V | 只 | 2 |
5 | 帶燈停止按鈕 | NP4-11 AC220V 紅 | 只 | 1 |
6 | 帶燈啟動按鈕 | NP4-11 AC220V 綠 | 只 | 1 |
7 | 空開 | DZ47-32 2P | 只 | 1 |
8 | 磁盤電阻 | 31.2Ω/6A 雙層 | 只 | 1 |
9 | 漏電開關 | DZ47LE32-32C 4P | 只 | 1 |
10 | 轉換開關 | LW8D 7檔，每組一檔 | 只 | 1 |
11 | 轉換開關 | LW8D 5檔，每組一檔 | 只 | 1 |
12 | 自鎖按鈕 | φ16圓頭 紅 | 只 | 1 |
13 | 自鎖按鈕 | Φ22NP4-11 紅 | 只 | 2 |
14 | 自鎖按鈕 | Φ22NP4-11 黃 | 只 | 1 |
15 | 自鎖按鈕 | Φ22NP4-11 綠 | 只 | 1 |
16 | 旋鈕開關 | φ22 3檔 | 只 | 1 |
17 | 萬能轉換開關 | LW42A2-31371 | 只 | 1 |
18 | 萬能轉換開關 | LW2-Z-1a、4、6a、40、20/F8 | 只 | 1 |
19 | 指示燈 | φ22電阻式 紅 220V | 只 | 1 |
20 | 指示燈 | φ22電阻式 綠 220V | 只 | 1 |
21 | 指示燈 | φ22電阻式 白 220V | 只 | 1 |
22 | 指示燈 | φ22電阻式 紅 6V | 只 | 1 |
23 | 帶燈蜂鳴器 | φ22 DC220V | 只 | 1 |
24 | 開關電源 | DC220V/2A | 只 | 1 |
25 | 船型開關 | 只 | 1 | |
26 | 時間繼電器 | 數字式AC220V | 只 | 1 |
模塊 | ||||
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 電流繼電器 | DL-23C/6 板前接線 | 只 | 2 |
2 | 電流繼電器 | DL-24C/10 板前接線 | 只 | 2 |
3 | 電壓繼電器 | DY-28C/160 板前接線 | 只 | 1 |
4 | 電壓繼電器 | DY23C/200 板前接線 | 只 | 1 |
5 | 時間繼電器 | DS-23 板前接線 | 只 | 1 |
6 | 時間繼電器 | DS-22 板前接線 | 只 | 1 |
7 | 快速中間繼電器 | ZJ3-3A 板前接線 | 只 | 1 |
8 | 中間繼電器 | DZS-12B 板前接線 | 只 | 1 |
9 | 中間繼電器 | DDZB-14B 板前接線 | 只 | 1 |
10 | 中間繼電器 | DZ-31B 板前接線 | 只 | 2 |
11 | 閃光繼電器 | DX-9 板前接線 | 只 | 1 |
12 | 信號繼電器 | JX-21A/T 板前接線 | 只 | 1 |
13 | 信號繼電器 | DXM-2A 板前接線 | 只 | 1 |
14 | 差動繼電器 | BCH-2 板前接線 | 只 | 1 |
15 | 反時限過電流繼電器 | GL-15/5 板前接線 | 只 | 1 |
16 | 重合閘繼電器 | DH-3 板前接線 | 只 | 1 |
17 | 磁盤電阻 | 800Ω/0.5A 雙層 | 只 | 1 |
18 | 磁盤電阻 | 2.5KΩ/0.2A 雙層 | 只 | 1 |
19 | 數顯交流電流表 | AC10A 48×96mm | 只 | 1 |
20 | 電壓表 | 數顯AC500V | 只 | 1 |
21 | 數顯電壓表 | DC500V | 只 | 1 |
22 | 數顯電流表 | DC5A | 只 | 1 |
23 | 數字電秒表 | 417B | 只 | 1 |
24 | 大妞子開關 | 6腳 | 只 | 2 |
25 | 微機變壓器保護裝置 | 套 | 1 | |
26 | 微機線路保護裝置 | 套 | 1 | |
