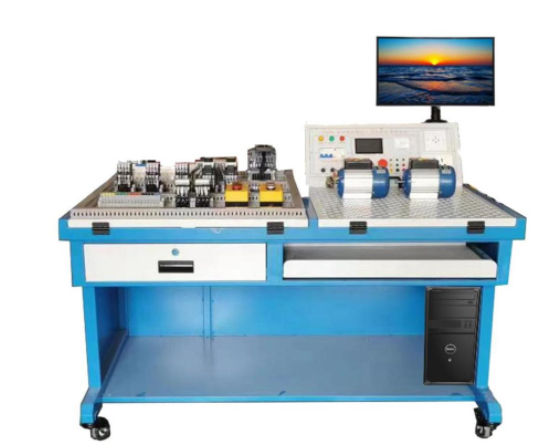

KCWDG-02M網孔型電工綜合實訓考核平臺（PLC控制機電技術技能實訓考核裝置）
一、 產品概述：一體化、開放式電工技能實訓解決方案
本網孔型電工綜合實訓考核平臺是專為職業院校、技工學校及企業培訓中心設計的模塊化、開放式實訓設備。平臺以標準鋼板考核平臺為核心，集成網孔板安裝區、智能電源裝置及豐富的電氣元件，構建了一個高度靈活、安全可靠的電工技能綜合訓練環境。其核心優勢在于采用開放式網孔板結構，學員可根據不同實訓項目需求，自由選擇并安裝各類元器件，完成從基礎電路到復雜PLC/變頻器控制的綜合性訓練。所有元件采用端子引出設計，有效保護器件，實訓完畢后可拆卸集中管理，極大降低了損耗。設備集成了多重安全保護電路，全面保障實訓過程中的人員與設備安全，是開展電工電氣安裝、調試與維修技能考核的理想平臺。
二、 核心設備技術指標
整體尺寸：1200mm（長）× 850mm（寬）× 1000mm（高）（允許誤差±10mm）
結構材質：主體采用優質鈑金結構結合木質儲物柜，堅固耐用；表面經高溫噴塑處理，防銹絕緣，美觀大方。
電源配置：
380V 接插式輸出端口 1組
220V 接插式輸出端口 1組
220V/380V 安全插座輸出 各1組
輸入電源：三相五線制 AC 380V ±10%， 50Hz。
固定輸出：提供多組安全、便捷的電源接口，包括：
安全保護：
配備短路保護（熔斷器）、過載保護（斷路器）。
內置高靈敏度漏電保護開關，動作電流 ≤30mA，確保人身安全。
設有電源指示裝置，工作狀態一目了然。
整機容量：< 1.5 kVA。
三、 設備結構與核心功能
本網孔型電工綜合實訓考核裝置采用人性化分區設計，主要由三大部分構成：
實訓屏（電源控制中心）：集成電源保護、指示及輸出單元，布局清晰，操作安全。
多功能實訓桌：
左側考核區：內嵌一張角度可調的電氣安裝考核平臺。所有控制元件（如PLC、變頻器、接觸器、斷路器等）集中于此，其I/O端子全部引至專用的接插兩用端子排。學員接線僅在端子排上進行，既能完成真實接線訓練，又能最大限度地保護昂貴元器件，延長設備壽命。
右側實訓區：安裝有一塊大面積、角度可調的標準網孔板（尺寸：545mm × 465mm）。該區域?qū)９W(xué)生進行元器件的自由布局、固定及主電路的安裝接線，充分鍛煉其電氣控制柜的裝配工藝與布線能力，是培養電工綜合實操技能的核心區域。
移動與存儲：桌體底部裝有4個萬向?qū)蜉?，移?dòng)靈活便捷。集成抽屜式儲物柜，方便存放工具、耗材及實訓資料。
擴展性設計：平臺上方可通過可調節支架安裝電腦，方便進行PLC編程、變頻器參數設置等信息化實訓。
四、 可完成的典型實訓項目列表
本平臺支持從傳統電氣控制到現代工業自動化控制的全面技能訓練，是名副其實的電工綜合實訓考核平臺。
（一） 低壓電氣控制經典線路安裝與調試
三相異步電動機點動與連續運行控制電路
按鈕聯鎖、接觸器聯鎖及雙重聯鎖的電動機正反轉控制電路
電動機兩地控制電路
電動機定子繞組串聯電阻降壓?jiǎn)?dòng)控制電路
時間繼電器自動控制的Y-△降壓?jiǎn)?dòng)電路
電動機半波/全波整流能耗制動控制電路
電動機反接制動控制電路
多臺電動機順序啟動與停止控制電路
（二） PLC可編程控制器應用技術
PLC控制的三相異步電動機正反轉
PLC控制的三相異步電動機Y-△降壓?jiǎn)?dòng)
PLC控制的電動機自動往返及定時運行
PLC、變頻器、外部?jī)x表組成的綜合控制系統
（三） 變頻器調速技術與應用
變頻器面板操作與功能參數設置
變頻器外部端子點動、正反轉控制
變頻器多段速選擇與程序運行
基于外部模擬量（電壓/電流）的變頻無級調速
變頻器報警與保護功能參數設定
PLC與變頻器的RS-485通信控制
五、 設備基本配置清單
序號 | 名稱 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
1 | 電氣裝配實訓裝置 | 臺 | 1 | 含實訓桌、屏、柜一體化結構 |
2 | 電氣元件套裝 | 套 | 1 | 詳見表六清單 |
3 | 實訓電動機 | 臺 | 2 | 三相異步電動機（60W，含一臺帶離心開關） |
4 | 網孔板 | 塊 | 1 | 斜面嵌入式，標準網孔結構 |
5 | 實訓工具包 | 套 | 1 | 含螺絲刀、剝線鉗、壓線鉗、萬用表等 |
6 | 配套導線及耗材 | 套 | 1 | 實訓專用導線 |
7 | 實驗指導書 | 套 | 1 | 詳細實訓項目說明書 |
六、 考核平臺核心電氣元件明細（示例）
序號 | 名稱 | 規格型號 | 單位 | 數量 |
|---|---|---|---|---|
1 | 空氣開關 | DZ47-60 C16 4P | 只 | 1 |
2 | 熔斷器座 | RT18-32 (3P, 2P) | 個 | 各1 |
3 | PLC主機 | 三菱 FX3U-48MR | 臺 | 1 |
4 | PLC編程電纜 | USB-SC09 | 條 | 1 |
5 | 變頻器 | 三菱 D720S 0.4KW | 臺 | 1 |
6 | 交流接觸器 | CJX2-0910 (線圈AC220V) | 個 | 5 |
7 | 熱繼電器 | NR2-25 (0.63-1A) | 個 | 2 |
8 | 按鈕、指示燈 | LA38/AD16系列 | 套 | 1 |
9 | 接線端子排 | 接插兩用型，18位 | 套 | 1 |
10 | 線槽、導軌 | 30×30mm 等 | 米 | 若干 |
