風力發電系統
本平臺是一套面向高等院校、職業技術學校的風力發電系統一體化教學解決方案。它通過實物化的系統設計，真實展現了從風能捕獲、電能變換到負載應用的完整產業鏈條。平臺利用可調風速風源模擬自然風況，并接入多樣化負載，可逼真反映不同運行條件下的系統特性。該風力發電系統平臺旨在幫助學生、研究生及科研人員深刻理解風能基礎知識，掌握各種風力發電技術的核心原理，并培養其在風力發電系統的安裝、調試、運行、維護及故障診斷等方面的綜合實踐能力。
一、 系統結構與工作原理

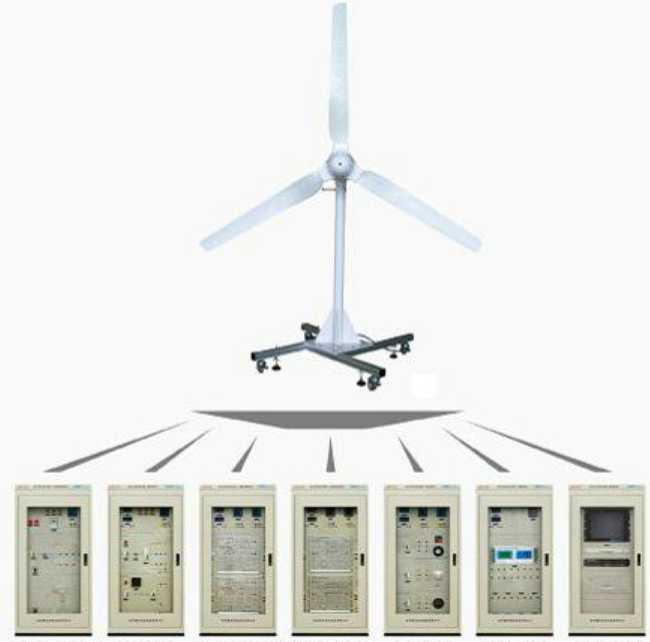

本教學用風力發電系統采用模塊化設計，結構清晰，完整包含以下核心單元：
風源控制系統：由可調速鼓風機及控制器組成，用于模擬不同風速、風向的自然風況。
模擬風機與控制系統：包含真實的小型風力發電機及其偏航、限速等控制單元，是能量轉換的核心。
儲能與逆變系統：由蓄電池組與離網逆變器構成，實現電能的儲存和直流到交流的轉換。
負載與監測系統：包含各類用電負載，以及用于實時監測風速、風向、電氣參數的儀表。
中央控制系統：集成PLC、控制器等，實現對整套風力發電系統的協調管理與數據采集。
其工作原理為：風源系統產生可控風能，驅動真實的風力發電機旋轉發電，所產生的電能經過控制器進行整流和穩壓，一部分為儲能電池充電，另一部分可通過離網逆變器轉換為交流電，為負載系統供電。整個風力發電系統的運行狀態可由控制系統進行監控和調節。
二、 核心系統參數
本風力發電系統平臺的主要設備技術參數如下，確保實驗的準確性與可靠性：
風力發電機：額定功率300W，葉輪直徑1.65m，啟動風速2.3m/s，額定風速12m/s，輸出為三相交流電。
風速風向儀：測量范圍風速0-45m/s、風向0-360°，精度高，帶報警功能，支持RS-232通訊，用于實時監測風力發電系統的輸入風能。
可調風源（鼓風機）：風量4670m3/h，功率2.2kW，可無級調速，精確模擬不同風況。
電氣操作柜：集成顯示儀表、控制開關、戶用型控制器及調速裝置，是操作和監控整個風力發電系統的人機交互界面。
三、 實驗教學內容
基于此套完善的風力發電系統，可開展以下九大類核心實驗：
限速保護實驗：包括機械與電控兩種限速保護系統原理的實驗驗證。
功率與速度控制實驗：風機過功率保護、超速保護及不同轉速下的發電特性曲線測試。
風能評估實驗：風況檢測與測量技術實踐。
系統運行實驗：獨立風力發電系統的并網（模擬）與離網運行實驗。
高級控制實驗：風光互補最大功率點跟蹤（MPPT）控制實驗，探究風力發電系統的最佳能量捕獲策略。
綜合設計實驗：整合各單元，進行風力發電系統的設計、仿真與調試綜合訓練。
四、 系統單元深入介紹：以風源與控制系統為例
風力發電系統的核心在于對風能這一隨機性輸入的高效、安全利用。本平臺的風源控制系統與主控制系統，正是研究這一課題的關鍵。
功能概述：該單元通過直流無刷電機精確控制鼓風機轉速，以此模擬自然界風速的變化。同時，配合風向檢測與偏航系統，可模擬風向變化，研究偏航控制對風力發電系統輸出效率的影響。其核心功能是實現最佳功率點跟蹤控制，即通過調節發電機轉矩與轉速，使風力發電系統在不同風速下均能輸出最大功率。
教學與科研價值：本平臺為研究風力發電系統的控制策略提供了理想環境。利用變頻器驅動異步風機模擬風力特性，可在實驗室安全、可重復地實現風速與轉速的多種工況組合。實驗表明，該系統能夠精確模擬風力機特性，為開展風力發電控制技術、電力電子變換及系統集成等研究提供了堅實基礎。
