太陽能電池組件生產實驗線

太陽能電池組件生產實驗線

太陽能電池組件生產實驗線是為滿足新能源教學與技能實訓而設計的綜合性平臺。它完整復現了從原材料到成品的工業化生產過程，是深化理解光伏組件制造技術的理想教學系統。以下將從系統組成、核心設備技術參數及實訓內容等方面，詳細介紹這條生產線。

一、系統組成與功能概述

本太陽能電池組件生產實驗線是一套教學型生產線實訓系統，年設計生產能力達130KW，占地面積約210平方米，可加工功率小于160Wp的組件。整套系統模塊化設計，主要包含以下部分：

• 工藝設備系統：涵蓋核心加工設備與輔助設備，構成太陽能電池組件生產實驗線的主干。

• 質量檢驗系統：確保組件性能達標的關鍵環節，貫穿生產始終。

• 周轉運輸系統：連接各工位，保障生產流程流暢高效。

• 調試驗收、倉儲及公共配套系統：為整條太陽能電池組件生產實驗線提供物料、能源與基礎支持。

二、核心工藝設備與技術參數

1. 主要加工設備

• 玻璃干燥清洗機 ：負責組件蓋板玻璃的清潔與干燥，是太陽能電池組件生產實驗線的首道工序設備?？汕逑春穸?-6mm、寬度≤1500mm的玻璃，為后續層壓奠定基礎。

• 太陽能電池組件層壓機：生產線核心設備，通過真空熱壓將電池片、EVA、背板等封裝成一體。層壓范圍900×500mm，采用PID溫控（±2℃），抽真空速率達15L/秒，直接決定了組件的封裝質量與壽命。

• 太陽能電池組件裝框機 ：為層壓后的組件安裝鋁合金邊框，提供結構保護。采用氣動與液壓混合動力，確保組框精度（對角線偏差±1.5mm內），是太陽能電池組件生產實驗線提高產品機械強度的關鍵步驟。

• 激光劃片機 ：用于根據需要精確切割電池片。波長1064nm，最大功率≥50W，切割線寬≤0.05mm，展現了生產線在精密加工方面的能力。

2. 關鍵輔助設備

• 工作臺系列：包括EVA/TPT裁剪臺、鋪設臺、檢測臺等，采用防靜電設計，是手動或半自動操作的基礎平臺。

• 自動裁剪機：用于精確裁剪互連條，裁料精度高，加工速度可達350根/分鐘，提升太陽能電池組件生產實驗線的自動化水平。

• 焊接系統：包括單焊臺、串焊臺及多工位太陽能電池焊接系統(ZDF-S522-4)，實現電池片的串聯焊接，臺面恒溫控制確保焊接質量。

三、質量檢驗與過程支持系統

1. 質量檢驗系統

• 太陽能電池單片分選儀：對電池片初始性能進行分級篩選，光強不均勻度≤±2%，保證組件內電池片性能一致，是控制太陽能電池組件生產實驗線產品質量的第一關。

• 太陽能電池組件性能測試儀 ：模擬太陽光（100mW/cm2）對成品組件進行I-V特性測試，測量誤差≤2%，是檢驗組件最終輸出功率是否達標的核心設備。

• 太陽能電池組件缺陷檢測儀 ：采用高分辨率CCD相機，自動檢測組件內部的隱裂、碎片、異物等缺陷，最大檢測尺寸2000x1400mm，確保出廠組件可靠性。

2. 周轉運輸與物料系統

• 周轉車系列：包括成品、待壓組件及物料周轉車，采用防銹材質與萬向輪設計，確保太陽能電池組件生產實驗線內部物流順暢。

• 物料與公用工程：系統配備完整的調試驗收材料（如電池片、EVA、玻璃、鋁框等）以及三相供電、壓縮空氣、供水等公共配套設施，構成完整閉環。

四、實訓內容與教學目標

通過操作此條太陽能電池組件生產實驗線，學員可完成以下核心技能實訓：

1. 認知實訓：識別太陽能組件各類原材料（電池片、玻璃、EVA、背板、邊框等）。

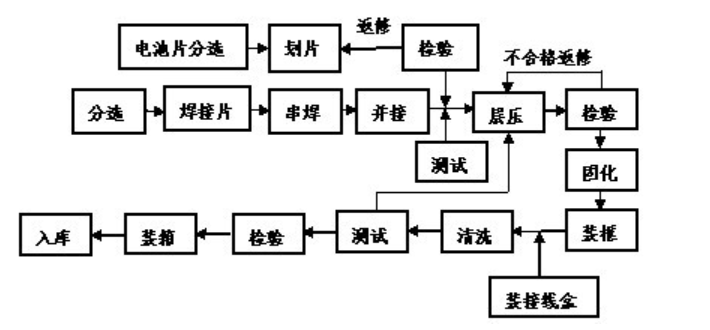

2. 流程掌握：深入學習組件生產的完整設備工藝與加工工藝流程。

3. 系統設計：理解組件電氣結構與機械結構的匹配設計原理。

4. 檢測技能：掌握組件光電性能測試（Isc, Voc, Pmax等）與質量缺陷檢測（EL檢測）的核心技能。

5. 實操強化：通過全流程動手操作，全面提升在太陽能電池組件生產實驗線上的實踐技能與問題解決能力。
