在當今的職業技術教育與工程培訓領域，工業型挖掘機液壓系統與PLC控制實訓裝置已成為不可或缺的核心教學裝備。它不僅精確模擬了真實挖掘機的工作過程，更將先進的PLC可編程控制技術與經典的液壓傳動原理深度融合，為學員提供了一個安全、高效、全面的技能練兵平臺。

一、 產品核心概述

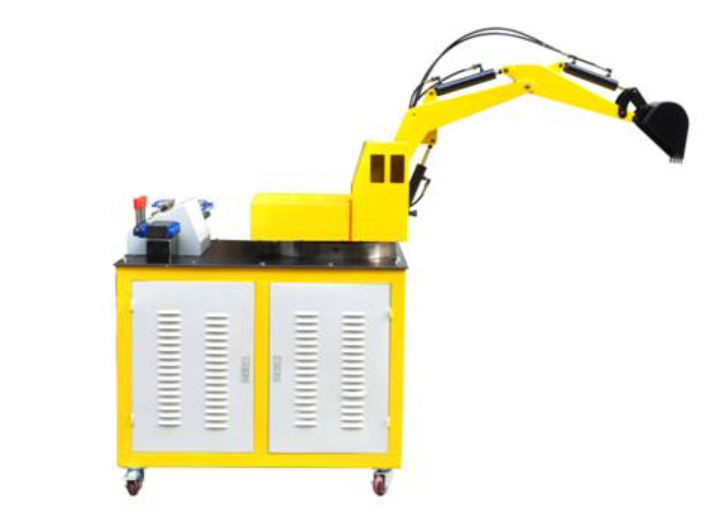

本裝置是一套高度仿真的工業型挖掘機液壓實訓臺，能夠完整再現真實挖掘機工作裝置（動臂、斗桿、鏟斗）和回轉機構的各項復合動作。其最高工作壓力可達7MPa，確保了實驗的工業級真實感。整個PLC控制挖掘機實訓設備由鐵質雙層噴塑實訓臺、高精度液壓泵站、全功能電器控制單元（含PLC）及仿真機械結構組成，可實現挖掘、提升、回轉、卸料、復位等全套典型作業循環，是理解單斗液壓挖掘機工作原理的理想載體。

二、 技術優勢與核心特點

1. 雙控制模式，教學靈活：本挖掘機液壓與PLC控制教學平臺最大的特色在于其配備了手動與自動（PLC）兩種控制方式。學員可通過四組手動換向閥進行基礎液壓回路認知，也可通過PLC編程控制電磁換向閥，實現復雜的自動作業流程，完美銜接了液壓基礎與機電一體化高級應用。

2. 工業級配置，穩定可靠：液壓泵站采用變量葉片泵與電機內軸一體式安裝，額定壓力6.3MPa，流量8L/min，運行噪音低，性能穩定。電器控制單元核心采用知名品牌三菱FX1S-20MR型PLC，12點輸入/8點繼電器輸出，充分滿足工業控制實訓裝置的教學與二次開發需求。

3. 結構仿真，直觀易懂：實訓臺機械部分包含全金屬制造的彎臂、直臂、挖斗、回轉工作臺及三個執行油缸（舉升、彎臂、挖斗），動作直觀，結構清晰，使學員能夠?qū)⒁簤涸?、PLC程序與機械運動一一對應，深刻理解機電液一體化系統的協同工作機制。

三、 核心實訓功能詳解

本工業型液壓PLC綜合實訓設備設計有豐富的實訓項目，全面覆蓋從認知、操作到設計、優化的完整學習路徑：

• 液壓系統基礎實訓：液壓元件的結構觀摩、拆裝，液壓控制系統原理圖的學習與分析。

• 挖掘機仿真動作實訓：

• 仿真挖掘作業：鏟斗與斗桿復合動作控制。

• 提升回轉聯合作業：動臂提升與平臺回轉同步進行。

• 精確卸料作業：斗桿與鏟斗協同工作，同時調整大臂卸料高度。

• 智能返回作業：平臺回轉，動臂與斗桿配合，自動返回至挖掘起點。

• PLC高級應用實訓：

• PLC指令編程與梯形圖設計實驗。

• PLC編程軟件（如GX Works2）的學習與應用。

• PLC與計算機通訊、在線監控與程序調試。

• PLC在液壓傳動控制中的應用及控制方案的設計與優化實驗。

四、 廣泛的應用場景

本裝置是各類職業院校、技工學校、企業培訓中心的理想選擇，特別適用于：

• 機電一體化、液壓與氣動、工程機械、電氣自動化等相關專業的課程教學與實訓。

• 針對“挖掘機液壓系統維護”、“PLC工業控制系統設計”等專項技能的培訓與鑒定。

• 作為工業自動化競賽的培訓平臺，或相關科研項目的原型開發平臺。

附：裝置主要配置清單
