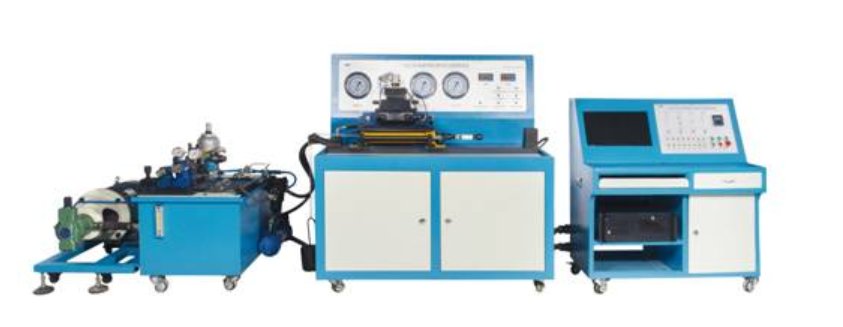

電液伺服綜合測試實驗臺是一款面向高等院校、科研院所及企業研發中心的高端綜合性實驗設備。它專為深入探究電液伺服控制的核心原理、系統設計與先進控制算法而設計，完美融合了液壓傳動、傳感器技術、計算機測控與現代控制理論。本實驗臺不僅能完成所有基礎液壓回路實驗，更核心的價值在于支持對電液伺服閥的靜動態特性、伺服位置控制系統、伺服力控制系統進行全面的測試、分析與高級控制算法研究，是培養高層次機電液一體化創新人才、開展前沿控制理論驗證的得力工具。

一、 產品概述：從基礎到前沿的全能平臺

本電液伺服測試平臺突破了傳統液壓實驗臺的功能局限，構建了一個開放、模塊化、高精度的綜合實驗環境。它使學生和研究人員能夠：

• 從認知到創新：從液壓系統基本組成與回路搭建起步，逐步深入到復雜的電液伺服位置閉環控制與力閉環控制系統。

• 從理論到實踐：將《液壓傳動》、《控制工程基礎》、《計算機控制》等課程的理論知識，通過本實驗臺進行可視化的驗證與綜合應用，深入理解系統建模、動態分析與校正方法。

• 從經典到智能：不僅支持經典的PID控制實驗，更提供了進行狀態反饋、自適應PID、模糊控制、單神經元自適應控制等先進智能控制算法研究的硬件基礎與軟件環境。

二、 核心實驗項目與內容

本電液伺服綜合教學實驗臺支持層次分明、由淺入深的實驗體系：

1. 液壓傳動基礎實驗

• 系統組成認知與示范演示。

• 基本液壓回路組合、拼接與性能測試。

2. 電液伺服閥深度性能測試實驗

• 靜態特性測試：伺服閥控制器的輸入輸出特性、負載流量特性測試與分析。

• 動態特性測試：伺服閥的流量階躍響應特性測試，動態性能參數（如頻寬）的物理意義與測定方法。

3. 閉環控制系統綜合實驗

• 電液伺服位置控制系統：

• 系統組成、工作原理與校正方法研究。

• 計算機在位置閉環控制中的作用。

• 系統動態分析與時域參數（如超調量、調節時間）測試。

• 數字PID控制器參數（P、I、D）對系統動態性能影響的量化研究。

• 電液伺服力控制系統：

• 力控制系統的構建、工作原理與穩定性校正。

• 在力閉環中應用計算機控制與先進算法。

4. 先進控制算法研究實驗

• 經典數字PID控制：參數整定、結構組合（如P、PI、PD、PID）、積分分離PID控制。

• 狀態反饋控制器：控制器結構設計、反饋系數整定對系統動態特性的影響。

• 智能控制算法：

• 智能PID控制器：自適應PID結構、參數優化設計。

• 模糊控制器：模糊規則庫與參數設計、系統動態特性優化。

• 單神經元自適應控制器：神經元結構與學習算法、參數自整定。

三、 電液伺服綜合測試實驗臺性能與特點

1. 工業級可靠硬件平臺：

• 優質液壓系統：泵站采用定量葉片泵，配備自動溫控系統。核心液壓元件（如伺服閥）采用德國力士樂技術的知名品牌產品，確保高可靠性與工業級精度。

• 堅固模塊化結構：機架采用冷軋鋼板噴塑工藝，工作面板為帶T型槽的鋁合金型材，擴展性強。實驗油缸、負載模擬裝置（滑輪、砝碼）集成于槽鋼基座，可模擬多種實際工況。

• 全面?zhèn)鞲信c測控：標配高精度光柵位移傳感器、拉壓力傳感器、流量傳感器、溫度傳感器等，滿足所有實驗參數的高精度測量需求。

2. 安全保障與人性化設計：

• 電氣安全：配備三相漏電、過載、相序保護?？刂齐娐凡捎?4V直流安全電壓，有效防止觸電風險及誤操作損壞。

• 操作便捷：獨立的電氣控制單元布局合理。液壓元件配有專用過渡底板，通過快換接頭連接，拆裝迅速，無泄漏。

3. 開放的研究性實驗環境：

• 鼓勵學生自主設計系統、搭建回路、調試并診斷故障，極大提升工程實踐能力和創新能力。

四、 先進計算機控制與測試系統

本實驗臺的核心優勢在于其強大的軟硬件測控系統：

1. 高性能硬件平臺：由工業計算機、多功能數據采集卡、信號調理接口板及上述高精度傳感器組成，構成精準的信號發生與數據采集硬件系統。

2. 專業的測控軟件：

• 基于美國NI公司的LabVIEW 圖形化開發環境構建，軟件界面直觀、交互性強、操作方便。

• 不僅具備實時數據自動采集、處理、存儲、曲線顯示及實驗報告生成等全套綜合測試功能，還集成了虛擬仿真教學模塊。教師可在軟件中輸入不同參數，動態觀察系統理論響應曲線，實現“虛實結合”的對比教學。

3. PID虛擬仿真軟件：配備專用的PID控制算法仿真軟件，支持學生在實驗前進行數學建模、控制器設計與仿真分析，預先驗證控制策略，從而更有效地指導實體實驗。
