PLC控制氣動實訓裝置（鋁型材）
本PLC控制氣動實訓裝置是我司為滿足高等院校及職業院校機電一體化、自動化等專業教學需求，精心研發的新一代綜合性實訓設備。它深度融合了氣動控制技術與可編程邏輯控制（PLC）技術，尤其采用了先進的鋁型材框架結構，為學生提供了一個開放、靈活、安全且高度仿真的工業級實訓環境。該裝置旨在通過直觀的動手實踐，讓學生深刻理解并掌握氣動系統原理、PLC編程與應用，以及兩者協同工作的完整控制邏輯。
一、 裝置核心結構解析：鋁型材框架的優勢
本鋁型材PLC控制氣動實訓裝置的主體框架采用高強度歐標工業鋁型材搭建，這一設計帶來了多重核心優勢：
模塊化與開放性：鋁型材表面標準的“T”型溝槽，允許氣動元件、電氣模塊任意定位、靈活安裝，完美支持課程的擴展與重組，滿足從基礎到高級的不同實訓項目需求。
堅固耐用與美觀：鋁型材結構確保了PLC控制氣動實訓裝置整體的穩固性與長期使用的耐久性，同時外觀簡潔現代，符合現代化實訓室建設標準。

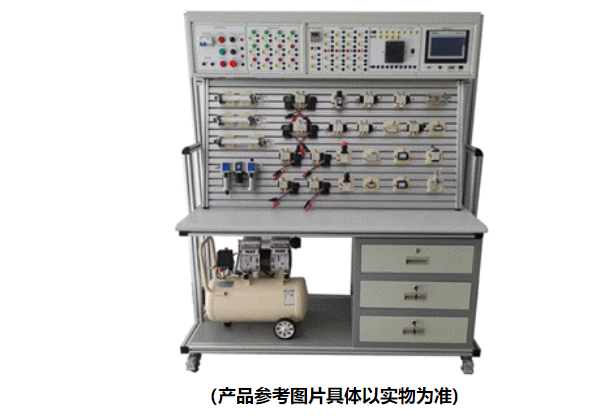

功能分區明確：裝置采用一體化電、氣分層設計。下半部分為鋁型材傾斜實訓面板，專門用于安裝各類工業級氣動元件與連接氣路；上半部分為自動化控制箱，集成PLC、低壓電器等，方便電路接線與調試。桌面采用防火防水耐磨材料，下柜提供充足的儲物空間。
二、 PLC控制氣動實訓裝置（鋁型材）主要技術參數
參數類別 | 詳細規格 |
|---|---|
輸入電源 | AC 220V ±10%，50Hz |
裝置容量 | ≤1.5kVA |
工作環境 | 溫度：-5℃ ~ 40℃；濕度：≤90% (40℃時) |
外形尺寸 | 1510mm × 700mm × 1800mm (鋁型材框架結構) |
靜音空壓機 | 功率750W，容量24L，輸出氣壓0.7Mpa |
PLC主機 | 西門子S7-200 SMART SR20 (12輸入/8繼電器輸出) |
控制電壓 | 安全DC24V控制電壓，系統額定氣壓0.8Mpa |
三、 核心功能與教學價值
工業級元件與安全設計：所有氣動元件均為工業常用型號，連接采用快換接頭，確保實訓的實用性與安全性。低壓電氣控制與中低氣壓回路設計，全方位保障實訓安全。
多層次控制方式對比：裝置支持手動控制、純氣動控制、繼電器控制及先進的PLC控制。學生可通過同一套氣動回路，對比不同控制方式的實現方法與特點，深刻領悟PLC控制氣動實訓裝置在自動化中的優越性、靈活性與可靠性。
強大的軟硬件支持：配備西門子主流PLC及編程軟件，可完成從基本邏輯控制到復雜順序流程的編程、調試與監控。同時，提供的液壓氣動仿真軟件，允許學生在計算機上進行回路設計、模擬與驗證，虛實結合，提升學習效率與興趣。
四、 基于鋁型材的PLC氣動實訓裝置可完成的典型實訓項目
該裝置支持豐富的氣動基本回路與綜合控制實訓，包括但不限于：
基礎回路：單/雙作用氣缸換向回路、速度控制與調速回路、高低壓轉換與二次壓力控制回路。
順序控制回路：多缸順序動作、同步動作、計數與延時回路。
安全與應用回路：過載保護、互鎖、雙手操作、自動/手動切換回路。
特殊元件應用：快速排氣閥、梭閥（或門型）、氣容等應用回路。
PLC綜合實訓：PLC編程基礎、與計算機通訊監控，以及上述所有氣動回路的PLC編程與控制優化實訓。
通過這些項目，學生能系統掌握鋁型材PLC氣動實訓臺從氣路搭建、電氣接線到程序編寫與系統調試的全流程技能。
五、 PLC控制氣動實訓裝置（鋁型材）主要配置清單（節選）
序號 | 名稱 | 型號/規格 | 單位 | 數量 |
|---|---|---|---|---|
1 | 實訓桌與鋁型材實訓臺 | 定制 | 套 | 1 |
2 | PLC主機模塊 | 西門子 S7-200 SMART SR20 | 塊 | 1 |
3 | 靜音無油空氣壓縮機 | 0.7Mpa, 24L | 臺 | 1 |
4 | 氣動元件套裝 | 含各類氣缸、換向閥、調節閥等 | 套 | 1 |
5 | 控制模塊組 | 電源、繼電器、按鈕、時間繼電器模塊 | 套 | 1 |
6 | 工具與附件包 | 包含氣管、快插接頭、工具箱等 | 套 | 1 |
