通用電工、電子、高頻電路實驗室成套設備

通用電工、電子、高頻電路實驗室成套設備

通用電工、電子、高頻電路實驗室成套設備是現代電類實驗教學的核心裝備，其集成化、模塊化的設計為師生提供了全面而高效的實驗平臺。下面將詳細介紹該套設備的核心功能、構成以及所能支持的豐富實驗項目。

一、核心功能概覽

本套通用電工、電子、高頻電路實驗室成套設備集成了多種核心儀器功能，滿足從基礎到高頻的多層次教學需求：

1. 函數發生器：可產生正弦波、三角波、矩形波，頻率覆蓋5Hz至550kHz，為電子與高頻電路實驗提供穩定信號源。

2. 雙路恒流穩壓電源：0-30V連續可調，具備自動換擋、預置限流及過載短路保護功能，最大輸出電流1.5A，安全可靠。

3. 單次脈沖源：提供手動觸發，每操作一次即輸出一對互補的正負脈沖，適用于數字電路實驗。

4. 高頻電路實驗系統：設計專業，配備5路過流保護并支持自動恢復，包含獨立的電源與電路開發區，由專用實驗模塊板組成，是通用電工、電子、高頻電路實驗室進行高頻教學的關鍵。

5. 電工與電子實驗部分：采用國際主流的透明元件盒與通用電路板組合模式，實驗方法靈活，直觀性強，極大提升了實驗室成套設備的教學效果。

二、實驗室成套設備構成與配備（以二十四座示例）

一套完整的通用電工、電子、高頻電路實驗室成套設備通常包含以下組成部分，確保實驗課程高效運行：

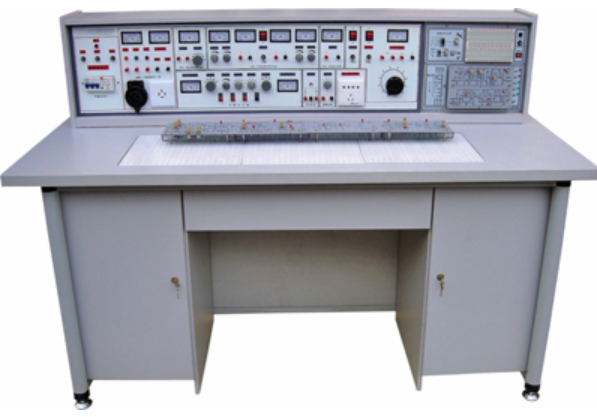

1. 學生實驗桌（12張）：每桌兩座，桌面中央配備大型通用電路插板，可自由拼插透明元件盒構成實驗電路。元件盒設計透明直觀，符號清晰，拆裝便捷。桌體配有儲物柜，并附有膠皮墊保護桌面，滿足多元化實驗需求。

2. 示教控制臺（1套）：集中控制所有學生實驗臺的電源，并配備大型演示屏，便于教師進行統一講解與電路演示，是通用電工電子高頻電路實驗室的教學指揮中心。

3. 實驗臺電源（13臺）：為每張學生桌及示教臺提供獨立供電。

4. 高頻電路實驗系統（13套）：該系統是高頻電路實驗室成套設備的核心模塊，采用箱式設計便于管理。其主板采用雙面工藝，正面為印刷原理圖，反面焊接元器件，模塊化單元盒設計有效抗干擾，專用于高頻電路實驗。

5. 全方位器材配備：為保障實驗順利開展，設備配套了豐富的元器件與工具，包括電動機、繼電器、接觸器、各類電表、萬用表、電工工具套裝以及涵蓋電阻、電容、半導體器件、集成電路等在內的全套電子實驗元件盒。

6. 用戶自備儀器建議：為發揮設備最大效能，建議實驗室另行配備示波器（>20MHz）、高頻毫伏表、掃頻儀（>50MHz）、高頻函數發生器（>15MHz）及頻率計（>100MHz）等測量儀器。

三、所支持的實驗項目

該通用電工、電子、高頻電路實驗室成套設備能夠支持三大模塊、數十個經典實驗項目，全面覆蓋教學大綱要求：

（一）電工實驗模塊

包括電工儀表使用、元件檢測、基爾霍夫定律驗證、戴維南定理驗證、交流電路參數測量、RLC串并聯諧振、三相電路連接與功率測量、變壓器與互感實驗、以及三相異步電動機的多種啟停與控制實驗等。

（二）電子實驗模塊

該部分利用通用電工電子高頻電路實驗室的靈活模塊，可完成模擬與數字電路基礎實驗，如晶體管放大器、運算放大器應用、門電路邏輯功能、組合及時序邏輯電路設計等。

（三）高頻電路實驗模塊

這是本套實驗室成套設備的特色與優勢所在，依托專用高頻實驗系統，可開展高頻小信號調諧放大器、LC電容反饋式三點式振蕩器、幅度調制與解調、頻率調制與解調、鎖相環頻率合成器等一系列高頻通信電路實驗。
