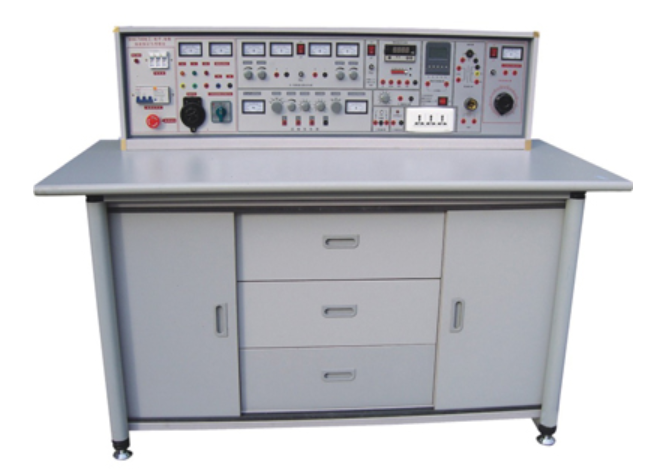

電工技能實訓考核臺

電工技能實訓考核臺

為精準對接企業日益增長的高技能人才需求，緊跟國家職業教育“培養技能，重在應用”的核心導向，我們深入研讀“電子類”、“機械類”、“電子電器類”專業教學大綱，并嚴格參照勞動與社會保障部頒布的“工人技術等級標準”與“職業技能鑒定規范”，成功研制出新一代電工技能實訓考核臺。本設備集科學性、實用性、安全性于一體，致力于通過系統化、項目化的高強度訓練，助力學員快速達到職業技能鑒定中級及以上水平，是各類院校及培訓機構開展實訓教學與技能認證的理想選擇。

一、 核心設計理念：對標國標，聚焦實戰

本電工技能實訓考核臺摒棄傳統理論脫離實踐的教學模式，精心設計實訓內容，涵蓋從基礎安全認知到復雜故障排除的全鏈條技能。

• 體系化技能進階：實訓從“安全用電”與“急救知識”基石開始，歷經常用工具儀表使用、電工基本工藝、電動機拆裝維護，最終深入到各類電動機控制線路及經典機床電路板的安裝、調試與維修。這種階梯式設計，確保學員能力扎實、穩步提升。

• 對接崗位與認證：設備實訓項目完全覆蓋職業技能鑒定核心考點，學員通過在該電工實訓考核裝置上的反復演練，能夠熟練掌握企業崗位所需的各項工藝要領與操作規范，為通過技能認證、高質量就業奠定堅實基礎。

二、 實驗臺核心結構與卓越性能

本電工技能實驗臺采用模塊化集成設計，功能完備，保護措施周全，為實訓安全與高效提供強力保障。

1. 智能電源與測量系統

• 多重保護電源：輸入采用三相四線制，具備嵌入式保險盒與漏電開關二級保護，并設應急開關。輸出包含：

• 三相電源輸出（帶安全插座與萬能開關控制）。

• 0-220V通用電源插座。

• 0-240V可調交直流電源。

• 高性能恒流穩壓電源（0-30V/1.5A可調，具備預設限流保護與高精度數顯）。

• 智能測量儀表：

• 智能型交流電流表：多量程，0.5級精度，具備超量程保護與上下限報警設定功能。

• 智能型交流多功能電表：可同步精準測量電流、電壓、功率、電能及工作時間，一表多用。

2. 創新式實訓操作平臺

操作桌桌面中央創新性集成九孔通用繼電控制實訓插板（尺寸：45×70cm）。該設計是電工技能考核臺的核心優勢之一：所有電氣元器件均安裝在特制元件盒上，學員可根據不同電路原理圖，在通用底板上自由插接元件并布線，實現“一板多用”。此方式靈活高效，極大提升了實訓效率與設備利用率，并配有專用膠皮板保護桌面。

三、 標準配置與豐富實驗項目（以24座為例）

一套完整的電工技能實訓室建設方案包含：

1. 學生單元：實驗操作桌12張（一桌二座），每桌配九孔實訓插板1塊；實驗臺12臺；MF-50萬用表、電度表、兆歐表、鉗形表各13只；配套電工工具、電烙鐵25套。

2. 示教單元：示教控制臺1套，可統一控制全部12臺學生設備的電源。

3. 核心器材：三相/單相電動機、直流電機、交流接觸器、熱繼電器、時間繼電器、各類開關、熔斷器、照明組件等一應俱全，足以支持40余個實訓項目，滿足一個標準班同時開展多樣化實訓的需求。

四、 全面覆蓋的實訓項目清單

本電工實訓設備支持的實驗項目系統全面，主要包括：

• 安全與基礎技能：低壓驗電、滅火器使用、急救法、工具識別、導線連接與絕緣恢復、電工識圖、配電板安裝、室內配線與照明線路安裝。

• 儀表使用與測量：電流電壓表安裝、萬用表（交直流電壓電流、電阻測量）、兆歐表、鉗形表、接地電阻測定儀的使用。

• 低壓電器拆裝與檢測：常用開關、交流接觸器、熱繼電器、時間繼電器、啟動器的結構拆裝與檢測。

• 變壓器工藝：小型變壓器制作、故障檢查與排除。

• 電動機專項：三相鼠籠式電動機的拆裝、測試、巡視、定期檢修、故障分析與定子繞組局部故障排除；單相電容式電動機繞組拆換與故障排除。

• 核心控制線路安裝與檢修：點動、自鎖、過載保護、接觸器/按鈕聯鎖的正反轉、Y-△降壓啟動、時間繼電器降壓啟動等經典線路。

• 典型機床電路模擬：銑床與車床控制線路的模擬安裝，貼近工業實際。

• 拓展演示：直流電動機的拆裝與檢修（教師演示）。
