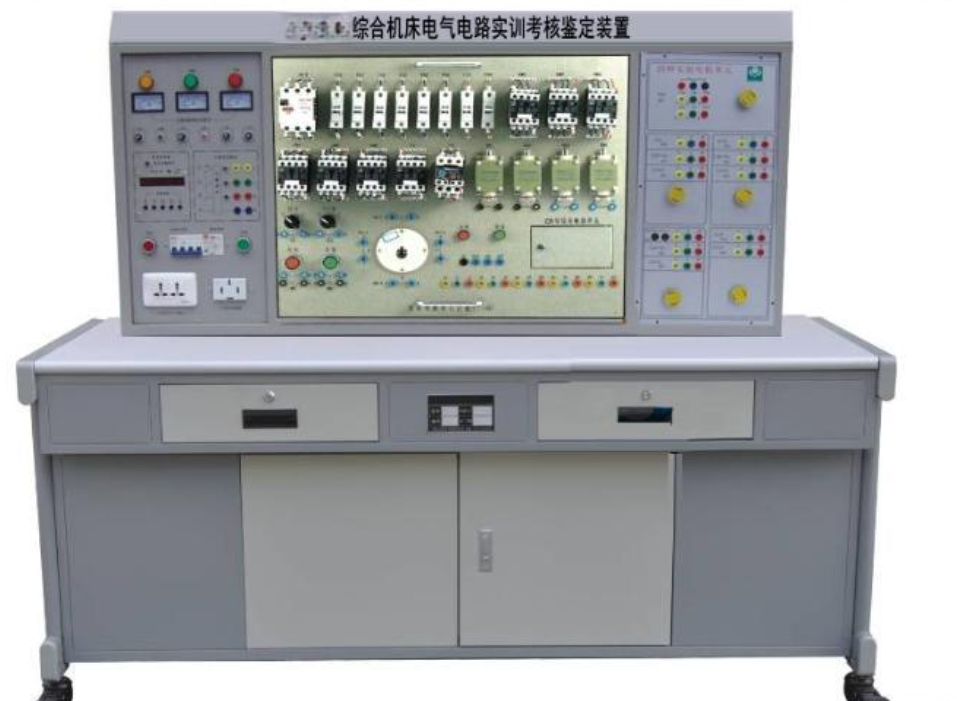

綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）

綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）

在電氣與自動化類專業教學及維修電工職業技能鑒定領域，如何以有限的投入實現多種典型機床電路的系統性實訓與考核，一直是教學設備選型的核心考量。為此，我們專業推出這款綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）。本裝置采用創新的模塊化掛箱設計，集成了四種最主流機床的電氣控制系統，通過更換掛箱即可靈活切換實訓項目，是一款經濟高效、功能全面的模塊化機床電氣實訓考核平臺，完美契合院校教學、社會培訓及技能鑒定的多元化需求。

一、 產品定位：一機四用、靈活高效的模塊化解決方案

本裝置專為各類職業技術院校、職業培訓中心及維修電工職業技能鑒定機構研發。其核心理念在于“一機多用，靈活配置”。不同于固定式設備，本綜合機床電路實訓考核裝置允許用戶通過快速更換不同的機床電路掛箱，分別在X62W萬能銑床、T68臥式鏜床、Z3040搖臂鉆床及CA6140普通車床這四種電路上進行原理學習、操作演練及故障排除實訓。這種設計顯著提高了設備利用率，大幅降低了實驗室的建設和維護成本，是理想的四機床電路實訓臺。

二、 核心優勢：經濟、安全、智能、真實

1. 模塊化設計，經濟效益顯著：一套主機平臺，配套四個可插拔的專用機床電路掛箱，即可完成四種機床電路的深度教學與考核。這種一機四用的模式避免了重復投資，極大地節約了采購資金與實驗室空間，實現了教學資源的最優化配置。

2. 工業級元件，實訓真實可靠：所有電路掛箱均采用工業現場通用的真實電器元件，確保學員接觸和掌握的是最實用的技術與工藝，使實訓效果與職業崗位要求無縫對接。

3. 智能安全保護，管理科學規范：

• 全方位電氣保護：配備電壓型、電流型漏電保護器。關鍵的是，主電源輸出采用單片機全程監控技術，能實時監測相間、線間過載或短路，并立即切斷電源、聲光報警，為師生安全操作提供雙重保障。

• 智能實訓管理：內置實驗管理器，具備定時、定時報警、自動切斷電源等功能，為標準化、限時化的技能考核提供了統一、公平的硬件支持。

4. 獨立設故系統，考核靈活高效：每個機床電路掛箱均配備獨立的故障設置盒，可針對該機床設置17-25個不等的典型電氣故障點。故障設置隱蔽、便捷，可模擬機床各種真實故障現象，能全面、系統地鍛煉和考核學員的機床電氣故障分析與排除能力，是高效的維修電工技能鑒定裝置。

三、 詳細技術規格

• 輸入電源：三相四線制 380V ±10% 50Hz

• 工作環境：溫度-5℃ ~ +40℃，相對濕度＜85%（25℃）

• 整機容量：＜1.5KVA

• 裝置尺寸：1500mm × 750mm × 1400mm（長×寬×高）

四、 系統化結構組成

裝置主要由實訓屏、實訓機床電路掛箱、實訓桌三大部分構成，結構緊湊，功能分區明確。

（一）主控實訓屏

• 主控功能板：集成三相電源輸入輸出控制、450V三相電壓表、電源指示、智能保護系統及實驗管理器。提供380V和220V輔助電源插座，方便擴展使用。

• 輔助器件安裝屏：安裝有用于演示和驗證的驅動電機，所有接線端子均已引出，通過安全導線與工作掛箱連接，直觀展示電路執行結果。

（二）核心模塊：四大機床電路實訓考核掛箱

此為裝置的核心，四個掛箱分別對應一臺經典機床的完整電氣控制系統：

1. X62W萬能銑床電路技能實訓考核掛箱：可設置24個典型故障點，如冷卻泵不啟動、主軸無沖動、工作臺各方向進給失效等。

2. T68臥式鏜床電路技能實訓考核掛箱：可設置25個典型故障點，涵蓋主軸啟動、高低速轉換、制動、變速?zèng)_動及快速移動電機控制等故障。

3. Z3040搖臂鉆床電路技能實訓考核掛箱：可設置20個典型故障點，包括主軸電機控制、搖臂升降、立柱夾緊松開等關鍵電路故障。

4. CA6140普通車床電路技能實訓考核掛箱：可設置17個典型故障點，模擬機床無法啟動、主軸停轉、冷卻泵失效、刀架無法移動等常見問題。

（三）堅固耐用實訓桌

采用優質鋼材制作，結構穩固，桌面耐磨防水，配有儲物功能，方便掛箱與工具的存放。

五、 全面的實訓與考核功能

本綜合機床電氣電路實訓考核鑒定裝置（四個機床電路） 可支持以下完整教學流程：

1. 電氣原理認知與電路分析：對照掛箱實物，學習四種機床的電氣原理圖、元器件布局及工作流程。

2. 模擬操作與運行調試：在不通電或通電安全狀態下，操作各開關按鈕，觀察電器動作順序及電機運行狀態，理解控制邏輯。

3. 核心技能：電氣故障診斷與排除實訓（核心考核項目）：

• 學員根據故障現象，運用儀表工具，依據電氣原理圖進行邏輯分析，逐級排查，最終定位并排除由故障設置盒預設的故障點。

• 全面覆蓋四種機床的起動、運行、制動、聯鎖、保護等各類常見電氣故障，極大強化實戰技能。
