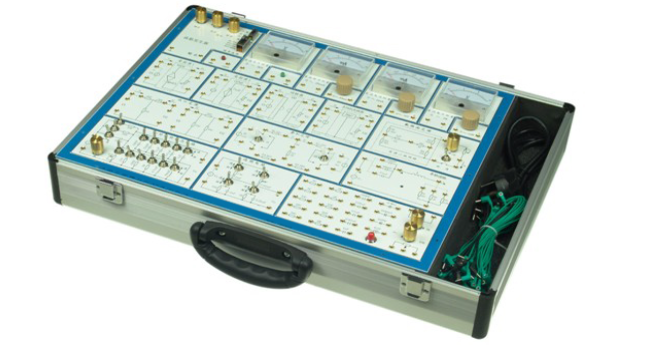

電路分析實驗箱

電路分析實驗箱

電路原理是電類專業的核心基礎，其抽象的理論需要通過直觀的實驗來驗證與鞏固。本款電路分析實驗箱正是為滿足《電工學》、《電路原理》等課程的實驗教學需求而精心設計。它專注于弱電信號的測量與研究，通過模塊化的靈活設計和清晰的原理圖示，將戴維南定理、諧振特性等關鍵理論轉化為可觀測、可驗證的實踐操作，是各類高等院校及職業院校開展電路分析實驗教學的理想基礎設備。

一、 系統核心特點與教學價值

1. 模塊化靈活設計，激發探究思維

   本實驗箱采用創新的模塊化結構，各功能區域相互獨立。學生可在核心的元件區內，通過自由組合電阻、電容、電位器等基礎元件，靈活構建出數十種不同的測試電路。這種設計突破了固定實驗電路的局限，極大地鼓勵了自主探索與設計性學習，使電路分析實驗從驗證走向設計，有效培養了學生的電路綜合設計與創新能力。

2. 原理圖與測試點一體化，直觀安全

   實驗板正面直接印刷清晰的電路原理圖，所有元器件則安裝在背面。這種“圖示與實體分離”的設計，使學生對實驗電路一目了然，同時又避免了元器件因誤觸而損壞。板上關鍵測試點均設有專用測試孔，配合防滑插線，確保測量連接方便且接觸可靠，讓實驗過程更專注于原理分析與數據觀察，顯著提升電路分析課程實驗的效率與安全性。

3. 功能配置全面，滿足多層次教學需求

   實驗箱集成了可調穩壓電源、函數信號發生器及多量程指針式電表。從基礎的直流電路定律驗證，到動態的RC一階、二階電路響應研究，再到交流正弦、諧振電路的特性測試，均可獨立完成。一箱即可覆蓋電路分析課程的全部核心實驗，構成了一個完備的弱電類實驗平臺。

4. 堅固箱體，經久耐用

   采用堅固的鋁合金箱體，外觀大方，保護內部模塊與元器件，適合實驗室頻繁使用與搬運，耐用性好。

二、 系統組成詳述

本電路分析實驗箱集成了開展實驗所需的所有硬件單元，配置精要實用：

• 供電與信號源系統：

• 電源：輸入AC220V。輸出包含固定±12V及兩路0~12V連續可調直流穩壓電源，均具備短路與過載保護功能，為各種有源電路實驗提供安全靈活的電壓。

• 函數發生器：可輸出正弦波、方波、三角波三種波形，頻率覆蓋10Hz~90KHz，幅值可調，用于提供所需的激勵信號。

• 測量顯示系統：

• 指針式表頭：提供0-30V/0-3V電壓表各1只，0-20mA/0-1mA電流表各1只。多量程、多表頭配置支持電路中多點的電壓、電流動態同步監測，便于觀察規律。

• 核心實驗模塊與元件庫：

• 元件組：包含不同阻值的電阻、電容、二極管/穩壓管、1K與10K電位器等基礎元件，用于搭建各類測試電路。

• 實驗板：采用前述的“正面原理圖、背面元件、測試孔引出”設計，是進行所有實驗操作的核心載體。

三、 可完成的實驗項目

利用此電路分析實驗箱，可系統完成以下經典實驗，完整貫穿電路分析理論主線：

基礎定律與定理驗證系列

1. 線性與非線性元件伏安特性測試實驗

2. 電位及其與電壓關系研究實驗

3. 基爾霍夫定律驗證實驗

4. 疊加定理驗證實驗

5. 電壓源與電流源等效變換實驗

6. 戴維南定理與諾頓定理驗證實驗

7. 受控源（VCVS、VCCS）特性研究實驗

動態電路與時域分析系列

1. 典型電信號觀察與測量實驗

2. RC一階電路瞬態響應測試實驗

3. RLC二階電路動態響應測試實驗

正弦穩態與頻域分析系列

1. R、L、C元件正弦交流特性實驗

2. RC選頻網絡特性測試實驗

3. R、L、C串聯諧振電路研究實驗

4. R、L、C并聯諧振電路研究實驗

網絡綜合與擴展研究

1. 雙口網絡參數測試實驗

2. 其他綜合性或設計性電路研究實驗
