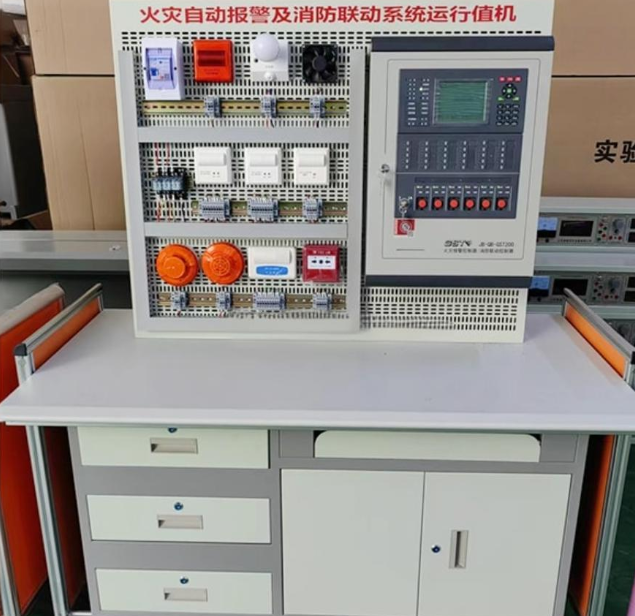

火災自動報警及消防聯動系統運行值機
本平臺是專為掌握火災自動報警及消防聯動系統運行值機核心技能而設計的綜合性教學實訓裝置。它緊密圍繞智能建筑行業標準與樓宇5A系統要求，深度融合了火災報警、聯動控制、網絡通信與系統集成等關鍵技術。該消防系統運行值機訓練平臺旨在全方位滿足職業院校、培訓機構在消防工程、樓宇智能化等相關專業，對系統原理認知、設備操作、日常運行值機、故障診斷、聯動編程及應急處理等核心技能的教學、實訓、考核與鑒定需求。通過高度仿真的設備與場景化任務，學員可系統化地鍛煉在安裝、布線、調試、監控、維護及消防聯動值機操作等方面的專業動手能力，同時培養嚴謹?shù)陌踩庾R、規范的操作流程、高效的團隊協作與應急決策能力，為從事消防設施操作員、系統運維工程師等崗位奠定堅實基礎。
一、 平臺核心概述：深度理解運行值機職責與系統構成
火災自動報警及消防聯動系統運行值機是保障建筑消防安全的核心環節，要求值機人員熟練掌握從火情探測、報警確認到設備聯動的全流程操作。本實訓平臺精準模擬了真實消防控制室的運行值機環境，其核心在于讓學員親身實踐火災自動報警系統的日常監控、報警信息處理，以及消防聯動控制系統的手動/自動啟動與狀態反饋。平臺集成了火災報警控制器（聯動型）、各類探測器、手動報警按鈕、輸入/輸出模塊及模擬被控設備，構成了一個完整的、可編程、可操作的微型消防系統。通過本平臺，學員能夠深刻理解報警及聯動系統的工作原理，掌握標準化的值機操作程序，是實現從理論到實踐無縫銜接的關鍵教學設備。
二、 關鍵技術指標與設備配置清單
平臺嚴格遵循國家標準設計，確保運行穩定、安全可靠，為反復、高質量的實訓提供保障。
1. 主要技術指標
電源輸入：單相三線制（需獨立保護接地），AC220V ±10%，50/60Hz，適應常見供電環境。
安全保護：具備可靠接地、高靈敏度漏電保護（動作電流≤30mA）、以及過壓、過載和短路保護，確保消防系統運行值機訓練過程中的絕對安全。
整機功耗：≤300W，節能高效。
平臺外形尺寸：1060mm（寬）× 1900mm（高）× 800mm（深），采用一體化設計，布局清晰，模擬真實機柜環境。
2. 設備設施準備清單（運行值機核心組件）
為有效開展火災自動報警及消防聯動系統運行值機實訓，需配置以下核心設備與工具：
序號 | 名稱 | 型號與規格 | 單位 | 數量 | 功能與在值機實訓中的作用 |
|---|---|---|---|---|---|
1 | 火災報警控制器（聯動型） | 總線制，中文液晶顯示 | 臺 | 1 | 系統大腦，用于接收報警信號、發出聯動指令，是運行值機人員的主要操作和監控界面。 |
2 | 感煙火災探測器 | 電子編碼型 | 個 | 1 | 模擬探測煙霧信號，觸發報警，訓練學員對報警源類型的識別。 |
3 | 感溫火災探測器 | 電子編碼型 | 個 | 1 | 模擬探測溫度異常信號，豐富報警類型判斷依據。 |
4 | 手動報警按鈕 | 擊碎玻璃式 | 個 | 1 | 用于模擬人工緊急報警，訓練手動報警處理流程。 |
5 | 總線隔離模塊 | 個 | 1 | 模擬總線故障，訓練學員在值機中對系統故障的判斷與隔離操作。 | |
6 | 單輸入/輸出模塊 | 個 | 2 | 連接控制器與被控設備，實現“一報警，多聯動”的邏輯控制，是聯動系統值機編程關鍵。 | |
7 | 聯動控制鍵盤/盤 | 不少于3路 | 個 | 1 | 用于手動直接控制消防設備，是消防聯動值機操作的重要硬件。 |
8 | 聯動盤現場接口模塊 | 個 | 1 | 連接聯動盤與現場設備，完成手動控制回路。 | |
9 | 指示燈（模擬設備） | DC24V | 個 | 2 | 用于模擬消防泵、卷簾門等被控設備的動作反饋信號。 |
10 | 小型排煙機（模擬） | DC24V | 個 | 1 | 用于模擬防排煙風機，直觀展示聯動效果。 |
11 | 24V直流繼電器 | 三組觸點 | 個 | 3 | 作為模塊的負載，模擬大功率設備啟停，是聯動系統運行的中間執行單元。 |
12 | 連接導線 | 多色 | 米 | 若干 | 用于完成系統內所有電氣連接。 |
13 | 配套輔材與工具 | 螺絲、端子、常用電工工具套裝 | 套 | 1 | 用于設備安裝、接線與日常維護。 |
三、 運行值機核心技能實訓操作指南
本平臺旨在訓練符合規范的火災自動報警及消防聯動系統運行值機技能，主要實訓流程如下：
系統認知與日常監控：
熟悉火災報警控制器的界面、指示燈含義、按鍵功能。
學習每日值機開始時，對系統進行自檢、復位、查看系統狀態（正常、火警、故障、屏蔽等）的標準流程。
掌握控制器歷史記錄的查詢與打印，這是運行值機的重要日常工作。
火警處理與確認流程：
模擬報警：觸發感煙/感溫探測器或手動報警按鈕，在控制器上產生火警信號。
值機響應：訓練學員按照規范：a) 確認報警位置與類型；b) 通過對講電話或現場確認（本平臺可通過模擬方式）方式核實火情；c) 在控制器上進行“火警確認”操作。這是火災自動報警系統值機的核心應急流程。
消防聯動控制操作：
自動聯動：在控制器中編寫或演示標準聯動邏輯（如：感煙報警→啟動本層及上下層聲光警報→啟動排煙機→降落防火卷簾→點亮模擬消防泵指示燈）。觀察并記錄消防聯動系統的自動執行過程。
手動聯動：在確認火警后，訓練學員使用聯動控制鍵盤，手動遠程啟動排煙機、點亮模擬消防泵等設備。這是消防聯動值機操作的關鍵技能，考驗值機人員的判斷力與操作熟練度。
故障模擬與診斷：
通過斷開線路、設置總線隔離模塊等，模擬系統“故障”狀態。
訓練學員在運行值機中如何迅速定位故障類型（探測器故障、回路故障、主電/備電故障等）并按規定程序進行登記與初步處理。
系統維護與記錄：
訓練對探測器進行定期測試、清潔的模擬操作。
完成值機工作日志的規范填寫，包括報警記錄、操作記錄、故障記錄等。
