智能小區通訊自動化模擬平臺

智能小區通訊自動化模擬平臺

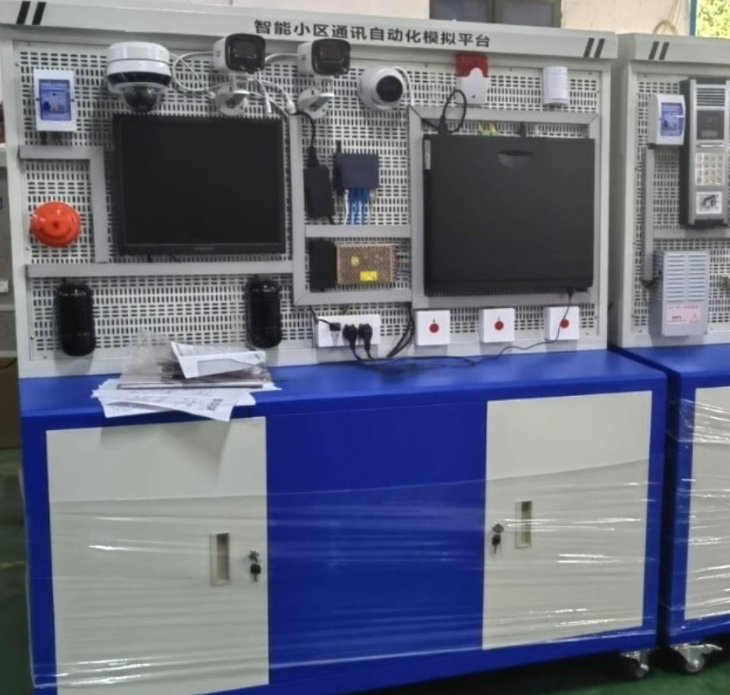

本智能小區通訊自動化模擬平臺是一款高度仿真的專業教學實訓裝置，其核心控制部分全部采用工業級實物設備，被控對象則通過精密仿真模型呈現，構建了一個真實、完整的智能小區通訊與安防管理系統實訓環境。平臺以智能小區通訊自動化技術為核心，集成了樓宇可視對講、門禁管理、安防報警及中心管理軟件等關鍵子系統。通過本平臺，學員可進行從設備認知、線路敷設、系統編程到聯動調試的全流程實訓，深度掌握智能小區通訊系統的設計、安裝與運維技能，是培養現代智能建筑通訊自動化技術人才的理想教學設備。

一、 系統核心構成與功能特點

本模擬平臺主要由對講主機、聯網板、可視電源、各類戶機（可視/非可視/安防型）、網絡控制器、門禁考勤機及電腦中心管理軟件等構成，其核心單元具備以下工程級特性：

1. 對講主機系統：采用不銹鋼工程外殼，集成鍵盤與雙面電路板，結構堅固。支持彈性編碼、密碼開鎖（可由管理中心遠程修改）、雙組電源供電（視頻獨立供電以抗干擾）及模塊化設計。系統具備強大的聯網能力，管理中心可管理最多99臺主機，單臺主機可擴展至256個層間分配器。

2. 全面的通訊與安防功能：

• 可視對講與遙控開鎖：實現主機與分機、管理中心之間的雙向可視對講及遠程開鎖。

• 多層次安防聯網：戶機內置4防區報警控制器（支持延時與24小時防區），可連接紅外、燃?xì)?、煙感等探測器。觸發報警后，可聯動本地警號并向智能小區通訊自動化管理中心即時上報。

• 中心管理功能：通過DF2000電腦中心軟件，可實現呼叫/監視、報警信息處理、住戶資料管理、門禁發卡及系統參數設置等綜合管理。

二、 智能小區通訊自動化模擬平臺技術指標

• 工作電壓：?jiǎn)蜗嗳€ 220V ±5% 50Hz

• 整機容量：＜300W

• 外形尺寸：150×70×180 cm3

• 安全保護：具備漏電自動保護裝置

• 教學功能：集成故障設置與考核系統

三、 核心實訓項目

借助本智能小區通訊自動化模擬平臺，可開展以下涵蓋基礎認知、操作編程、系統集成及故障排查的綜合性實訓：

• 系統認知與基礎操作：認識系統組成與原理，演示基本對講、刷卡/密碼/按鈕開鎖、呼叫轉移、分機監視等功能。

• 安防報警與中心管理：模擬各類探測器報警，實訓報警信息上傳、中心處理；進行管理中心對主機/分機的呼叫、監視及遠程控制操作。

• 系統編程與設置：學習門口機參數編程、住戶資料錄入、門禁權限設置與發卡、管理軟件的各項設置與數據處理。

• 工程設計與故障排查：根據圖紙完成系統線路連接，設計簡易應用系統；設置并排除線路及程序設置類故障，提升工程診斷與維護能力。

四、 主要設備配置清單
