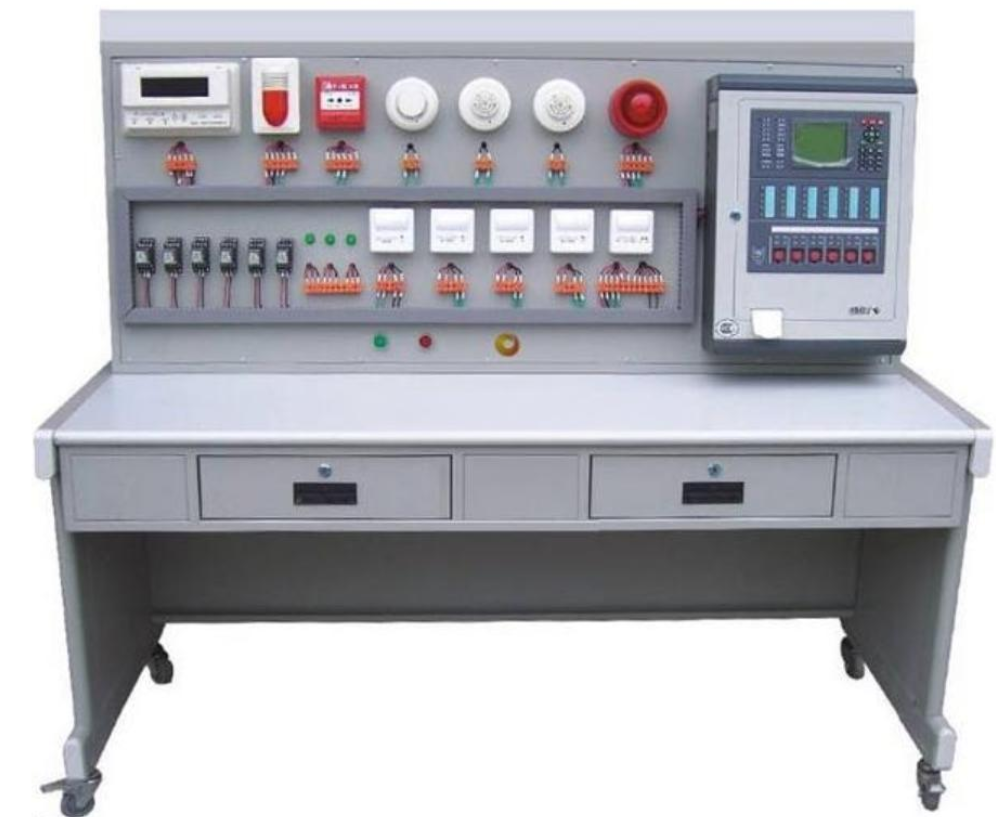

火災報警聯動系統實訓裝置（環路式）

火災報警聯動系統實訓裝置（環路式）

（一）火災報警聯動系統實訓裝置（環路式）系統概述

本火災報警聯動系統實訓裝置（環路式）是專為消防教學與技能培訓設計的專業設備。該裝置核心功能是通過模擬消防系統中各類探測設備（如煙感探測器和溫感探測器）的參數變化來實現火災報警，并依托環路式總線結構，執行一系列報警聯動控制邏輯。本環路式火災報警聯動系統實訓設備能夠全面支持模擬火災報警、聯動控制操作演示、系統參數設置、聯動編程、線路設計、網絡組建，以及各類線路故障和設置故障的判斷與排除等實訓項目，是培養消防系統安裝、調試與維護人才的重要工具。

（二）環路式火災報警聯動系統產品特點

1. 靈活接線：實訓器件采用端子排方式連接，學員可根據不同實訓需求，自由組合構建多樣化的消防回路，深入理解火災報警聯動系統實訓裝置（環路式）的布線原理。

2. 功能完備：裝置集成了工程主流的火災顯示盤及完整的聯動控制功能，真實模擬實際應用場景，確保實訓內容與行業標準接軌。

3. 先進結構：系統采用典型的環路式總線結構，穩定可靠，便于理解和掌握現代智能消防系統的架構精髓。

（三）火災報警聯動系統實訓裝置技術參數

1. 實訓臺工作電源：AC220V±10% 50Hz

2. 工作環境：環境溫度-20℃～+45℃，相對濕度＜85%

3. 裝置外形尺寸：1668mm×805mm×1484mm

（四）火災報警聯動系統（環路式）實訓內容

本裝置可完成以下核心實訓任務，全面覆蓋消防系統工程技術要點：

1. 環路式火災報警聯動系統設備認知與接線操作實訓。

2. 報警控制器、短路隔離器及聯動接口模塊的安裝、連接與調試。

3. 火災顯示盤的安裝、連接、地址編碼與信息查詢操作。

4. 各類火災探測器（煙感、溫感）在環路中的安裝、編碼與測試。

5. 輸入/輸出模塊、聲光報警器、手動報警按鈕的安裝、連接與編程。

6. 總線設備地址編碼設置與系統登錄管理。

7. 火災報警聯動系統實訓裝置的數據記錄查詢與設備管理操作。

8. 消防設備的遠程啟停與單點控制操作。

9. 基于實際邏輯的消防聯動編程實訓。

10. 環路總線線路常見故障（如短路、斷路）的診斷與處理。

11. 聯動程序設置錯誤的排查與糾正。

12. 獨立設計并安裝一個簡易的環路式火災報警聯動應用系統。

（五）火災報警聯動系統實訓裝置（環路式）基本配置

1. 電源控制屏：鐵質雙層噴塑結構，提供帶過流保護的單相220V交流電源。

2. 實訓柜/桌：堅固的鋼制結構，桌面為防火耐磨板材，帶抽屜與柜門，底部配有萬向輪與調節腳杯，便于移動與固定，專為優化火災報警聯動系統實訓裝置操作體驗而設計。

3. 火災報警控制器(聯動型)：

• 192×64點陣液晶屏，中文信息顯示。

• 支持現場編輯總線設備信息。

• 存儲256條事件記錄。

• 可現場編輯聯動公式。

• 提供2個總線回路，支持多達254個現場器件，體現環路式強大擴展能力。

• 具備RS485通訊口，可連接火災顯示盤等外圍設備。

4. 火災顯示盤(GK621)：通過RS485總線與控制器聯網，實時顯示本區域火警與事件信息。

5. 探測器件：包含智能光電感煙探測器、差定溫感溫探測器、可燃氣體探測器及通用底座。

6. 輸入/輸出模塊：編碼單輸入模塊用于接收信號，編碼單輸入/單輸出模塊用于控制各類消防設備（如排煙閥），是聯動系統的關鍵執行單元。

7. 聯動盤現場接口：支持三線制接線，提供電平/脈沖兩種輸出方式，實現啟停反饋。

8. 報警部件：包含編碼手動報警按鈕（帶電話插孔）、編碼消火栓按鈕、火警聲光警報器及警鈴。

9. 編碼與診斷工具：配備電子編碼器，用于設備地址編碼、類型修改；提供萬用表等工具用于線路檢測與故障排除。

（六）火災報警聯動系統實訓裝置（環路式）配置清單
