為深度契合現代職業教育的實踐性要求，顯著提升技工院校、職業培訓機構的焊接與鉚接專業技能教學質量，專業化的焊、鉚工工藝學示教陳列柜應運而生。本套教學設備緊扣焊工、鉚工（常合稱“焊鉚工”）的核心技能與基礎理論，通過系統化、可視化的方式，全面展示從基礎原理到高級工藝的完整知識體系。它不僅是焊、鉚工工藝學理論教學的立體化延伸，更是強化基本技能訓練、培養高素質復合型技術人才的關鍵實訓設備。

一、 設備核心設計與教學定位

在機械制造領域，實現零件間的可靠聯接是核心技術，主要方法包括螺釘聯接、鉚釘聯接和焊接。其中，焊接是利用原子間結合實現永久性聯接的工藝，而鉚接則是經典的機械聯接方式。本套焊、鉚工工藝學示教陳列柜正是圍繞這些核心工藝，精心設計打造的系列化教學展示系統。全套共十個陳列柜，采用模塊化設計，將抽象的焊接原理、鉚接工藝、操作技法及特種成形技術轉化為直觀的模型、圖表與實物，構建了一個可移動的“沉浸式”工藝博物館，是焊接與鉚接實訓室中不可或缺的教學裝備。

二、 技術規格與制造工藝

本陳列柜嚴格遵循工業級標準與教學實用性雙重原則設計制造，具體規格如下：

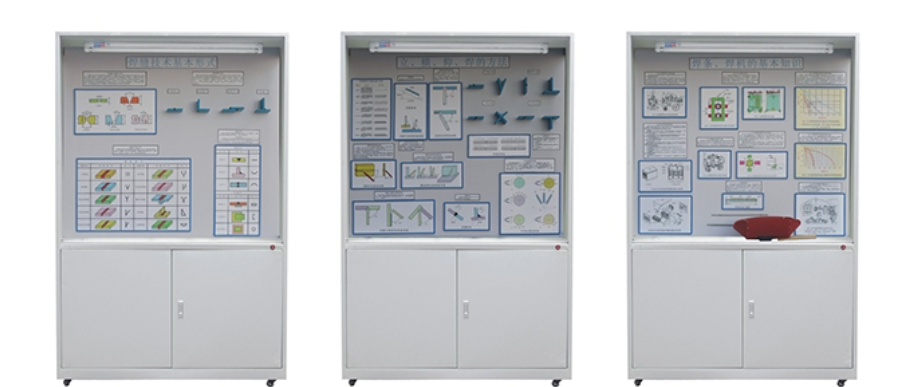

1. 穩固柜體結構：整套設備由十個單體焊鉚工藝示教柜并列組成。每個柜體尺寸為1200×400×1900mm（寬×深×高），采用優質SPCC冷軋板精密焊接成型，結構堅固，承載能力強。表面經過中溫磷化與專業噴塑處理，防腐防銹，外觀整潔美觀，確保長期教學使用的耐久性。

2. 高清可視化面板：柜內陳列板面圖文并茂，配備詳盡的工藝流程圖、標準符號說明及文字解析，內容科學準確，層次分明，極大方便了師生觀摩學習。

3. 人性化功能設計：柜體下部配備專用儲物柜箱，便于分類存放教學模型、工具及實驗文檔，實現教具管理的規范化。柜底裝有高強度萬向腳輪，帶剎車裝置，使得整套焊、鉚工示教陳列柜可根據教學需要靈活移動與定位，極大提升了教學場地使用的靈活性。

三、 十大陳列柜教學內容詳述

本套焊、鉚工工藝學示教陳列柜系統規劃了從基礎到進階的十大教學模塊，內容全面覆蓋國家職業標準要求：

1. 第一柜：焊縫技術基本形式 - 系統展示對接、搭接、角接、T形接頭等基本接頭形式，以及I形、Y形、U形等各類標準坡口，詳解焊縫符號體系。

2. 第二柜：焊接位置與操作技法 - 動態展示平、立、橫、仰四大焊接位置，解析不同位置的焊條角度、運條方法（直線形、月牙形、鋸齒形等）及焊縫收尾技巧。

3. 第三柜：焊接設備與材料基礎 - 以實物和剖視模型展示電焊條結構、交流弧焊機、直流弧焊發電機、整流焊機及埋弧自動焊設備的工作原理與外部特性。

4. 第四柜：氣焊與氣割工藝原理 - 展示焊炬、割炬的構造與工作原理，詳解氧炔焰種類、左向焊法、右向焊法及氣割全過程，是焊鉚工工藝學中熱切割教學的關鍵。

5. 第五柜：氣焊氣割設備與工具 - 實物展示氧氣瓶、乙炔瓶、減壓器、回火防止器及全套輔助工具（鋼絲刷、手錘、通針等），強調安全操作規程。

6. 第六柜：電阻焊與碳弧氣刨 - 介紹點焊、縫焊等電阻焊原理，重點展示碳弧氣刨工藝的設備、操作手法及常見缺陷，拓展特種焊接與清理技術知識。

7. 第七柜：常用金屬材料知識 - 展示工字鋼、槽鋼、角鋼、鋼板等型材，講解鋼材分類、牌號、熱處理工藝及其在焊接結構中的應用，夯實材料學基礎。

8. 第八柜：冷作工藝與放樣劃線 - 系統展示劃針、劃規、樣沖、平臺等全套冷作劃線工具，并實例演示構件放樣基準選擇、劃線程序等鈑金加工基礎技能。

9. 第九柜：典型加工成形實例 - 通過卷板、彎管、壓型等動態模型，直觀演示鋼材的機械彎曲、壓制成形工藝及變形規律，連接理論與實際操作。

10. 第十柜：特種成形工藝 - 介紹爆炸成形、橡皮成形、液壓脹形等先進特種成形技術，開闊學生視野，展現現代制造工藝的廣度與深度。
