《機械原理》示教陳列柜
一、 產品概述
本套《機械原理》示教陳列柜是專為高等院校、職業院校及技術學校的機械原理課程教學大綱而精心設計的現代化電教設備。它通過十個主題分明的陳列柜，系統、動態地展示了從基礎機構到復雜機械系統的核心原理，將抽象理論轉化為形象直觀的立體模型。本設備運行可靠，演示生動，能有效輔助課堂教學，激發學生興趣，顯著提升教學效果與效率，是建設高水平機械實驗室不可或缺的先進裝備。
二、 核心產品優勢與特點
動態演示，教學直觀：柜內模型可電動運轉，配合語音同步講解，將平面書本知識轉化為生動的三維動態展示，使“機器與機構”、“平面連桿機構”、“凸輪機構”等抽象概念一目了然，極大增強了學生的感性認知。

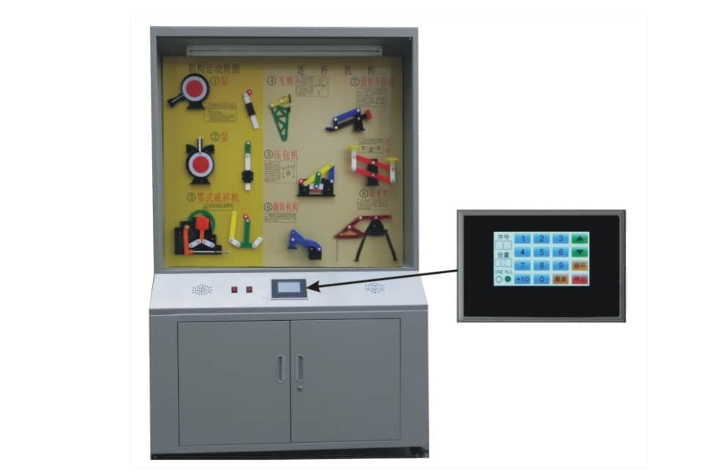

智能控制，操作便捷：配備多功能液晶觸摸屏及遙控控制系統，支持順序自動循環講解、任意選播、單柜獨立運行等多種模式，教師可根據教學進度自由操控，實現智能化、交互式教學。
系統全面，內容權威：十大陳列柜緊扣教學大綱，內容涵蓋“平面連桿機構的基本形式”、“齒輪傳動的各種類型”、“輪系”、“間歇運動機構”、“組合機構”及“空間連桿機構”等機械原理全部核心知識點，構成一個完整的機械原理示教體系。
工藝精湛，堅固耐用：柜體采用優質冷軋板磷化噴塑，承載面板為超豪華鋁塑板，圖文清晰耐磨。模型采用高強度鋁合金、工程塑料等材料精密制造，確保了設備的長期穩定運行與美觀。
人性化設計，維護方便：柜內設專業照明，背板為對開門設計，便于維護與模型更換。柜底配備萬向輪，移動靈活。下部儲物空間可方便存放相關教具與文檔。
三、 詳細技術規格
設備組成：共十個獨立陳列柜
單柜外形尺寸：1200mm（寬）× 530mm（深）× 1900mm（高）
控制系統：多功能語音播放控制主機（支持觸摸屏/遙控器）、高保真音響系統
柜體結構：SPCC優質冷軋板，表面中溫磷化噴塑處理
陳列面板：超豪華鋁塑夾層板，附詳細圖表與文字說明
模型材料：鋁合金、亞克力有機玻璃、高強度工程塑料
輔助功能：頂部日光燈照明、背部對開門、底部帶鎖儲物柜、萬向滾輪
四、 十大陳列柜詳細配置與教學內容
這套《機械原理》教學陳列柜通過十個主題分明的單元，系統化展示機械運動的奧秘：
柜號 | 陳列柜主題 | 核心陳列內容與演示重點 |
|---|---|---|
第一柜 | 機器與機構 | 展示機器與機構的概念區別，陳列內燃機、蒸汽機、縫紉機、牛頭刨床等整機模型，以及轉動副、移動副、螺旋副、球面副等高副、低副實物。 |
第二柜 | 平面連桿機構的基本形式 | 系統演示平面連桿機構的所有基本類型：鉸鏈四桿機構（曲柄搖桿、雙曲柄、雙搖桿）、單移動副機構（曲柄滑塊、轉動導桿等）、雙移動副機構。 |
第三柜 | 平面連桿機構應用 | 展示機構運動簡圖的繪制方法（如泵、破碎機），以及平面連桿機構在實際中的廣泛應用，如飛剪、壓包機、攝影升降機、起重機等。 |
第四柜 | 凸輪機構的形式 | 全面陳列各類凸輪機構，包括盤形凸輪（尖端、滾子、平底從動件）、移動凸輪、槽凸輪，以及等寬、等徑、主回、圓柱、圓錐凸輪等空間凸輪機構。 |
第五柜 | 齒輪傳動的各種類型 | 展示平行軸（直齒、斜齒、人字齒、齒輪齒條）、相交軸（圓錐齒輪）、交錯軸（螺旋齒輪、蝸桿蝸輪）等所有齒輪傳動類型。 |
第六柜 | 齒輪基本參數與齒形 | 詳解齒輪基礎知識，包括漸開線、擺線的形成過程，以及模數、壓力角、齒數、齒高系數等基本參數的實物與圖表對照說明。 |
第七柜 | 輪系的基本形式 | 演示輪系的類型與功用，包括定軸輪系、周轉輪系（行星、差動），并展示其在實際中獲得大傳動比、運動合成與分解（如汽車差速器）的應用。 |
第八柜 | 間歇運動機構 | 集中展示實現間歇運動的各類機構，如棘輪機構（齒式、摩擦式）、槽輪機構（內、外槽輪）、不完全齒輪機構、凸輪式間歇機構等。 |
第九柜 | 組合機構 | 展示由基本機構串聯或并聯而成的組合機構，如擴大行程機構、換向機構、軌跡發生機構（如齒輪連桿）、變速運動機構及誤差校正機構等。 |
第十柜 | 空間連桿機構 | 展示空間連桿機構的復雜運動，包括RSSR空間四桿機構、萬向聯軸節、RCCR聯軸節、揉面機構、薩勒特機構等，拓展對空間運動的認知。 |
