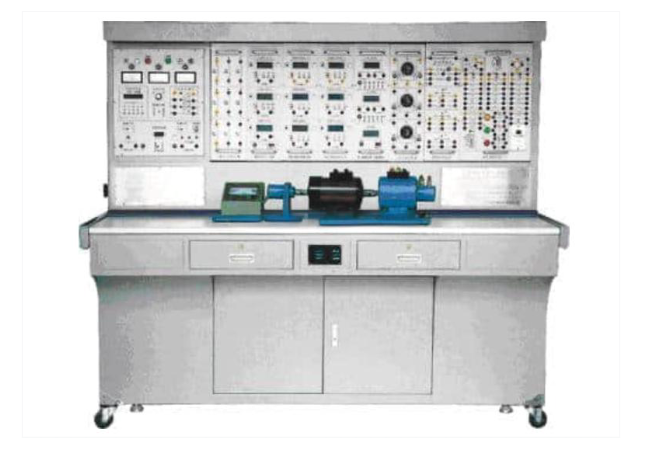

電機及電氣技術實驗裝置

電機及電氣技術實驗裝置

核心概述：引領電氣工程實驗教學革新的專業設備

本電機及電氣技術實驗裝置是我司為適應新時代高等工程教育需求，自主研發的新穎、綜合型實驗教學平臺。它深度融合了當前國內高等院?！半姍C學”、“電機與拖動”、“控制微電機”、“電機控制”、“工廠電氣控制”及“繼電接觸控制”、“可編程控制器技術”等核心專業課程的全部實驗大綱要求，構建了一套完整、先進的教學實驗體系。

本裝置特別適用于各類高等院校、職業院校、技術學校對現有電機電氣技術實驗設備的現代化更新與升級。同時，也為新建或擴建實驗室的院校提供了“一站式”解決方案，助力學校快速、高標準地開設相關實驗課程。此外，本平臺卓越的開放性與擴展性，為教師開展創新性實驗設計、為研究生與科研人員進行前沿課題研究，提供了極為優越的電機與電氣控制綜合實驗條件。

六大核心優勢，定義實驗教學新標準

1. 高度集成，綜合性強

   本電機及電氣技術實驗裝置成功整合了電機、變壓器、控制電機、電力拖動及繼電接觸控制等多領域的經典與前沿實驗項目，真正做到一機多能，一室多用，是綜合性電機電氣實驗教學平臺的理想選擇。

2. 模塊靈活，適應性強

   采用先進的組件式、掛箱式結構設計，實驗內容的深度與廣度可根據不同專業、不同層次的教學需求靈活調整。模塊化設計使得功能擴展與新實驗開發變得異常便捷，只需添加相應部件，即可實現設備的持續升級，有效保護投資，永不過時。

3. 配套齊全，整套性強

   從高精度數字/模擬儀表、多路隔離電源、系列特種微特電機，到專用的高安全實驗連接線，均根據教學實驗需求精心選配，性能匹配，開箱即可構建完整的電氣控制技術實驗系統，無需二次采購，省時省力。

4. 布局科學，直觀性強

   各功能掛件采用面板分隔式設計，原理圖、接線端子標識清晰，功能分區明確。這種設計極大地簡化了接線與操作流程，降低了誤操作風險，方便教師指導與學生維護，提升了電機電氣實驗裝置的教學效率。

5. 設計先進，科學性強

• 節能環保：裝置集成度高，占地面積小；配套微型電機特性真實，能耗與噪音極低，符合綠色實驗室理念。

• 測量手段現代化：集成了指針式、數模雙顯、全數字智能及人機對話等多種先進測量儀表，緊跟工業現場技術發展。

• 管理智能化：內置定時器與報警記錄儀，為實驗過程管理、技能考核提供了客觀、統一的數字化標準。

• 緊貼工程實踐：實驗項目設計源于工程實際，不僅鞏固理論，更著重培養學生解決復雜工程問題的能力，為其職業發展奠定堅實基礎。

6. 安全可靠，開放性強

   控制屏采用供電隔離（浮地）設計，并配備多重安全保護（電壓型、電流型漏電保護、過流短路保護等）。所有儀表、電源均帶有完善的保護功能。結合高可靠性的元器件與嚴謹工藝，為開展設計性、研究性、創新性等開放性實驗提供了絕佳的安全保障，是培養學生創新能力與工程素養的高級電氣技術實驗臺。

主要技術性能參數

• 輸入電源：三相四線（或三相五線制）380V ±10%，50Hz

• 工作環境：溫度-10℃ ～ +40℃，相對濕度＜85%(25℃)

• 裝置容量：＜1.5KVA

• 外形尺寸：1870mm × 730mm × 1600mm

• 設備重量：約480Kg

七大模塊實驗項目清單

本電機及電氣技術實驗裝置支持從基礎到前沿的七大模塊、超過四十項實驗，全面覆蓋教學與科研需求。

（一）直流電機實驗

1. 直流電機認識實驗

2. 直流發電機特性

3. 直流并勵/串勵電動機特性

（二）變壓器實驗

1. 單相/三相變壓器特性

2. 三相變壓器聯接組與不對稱短路

3. 三相三繞組/單相變壓器并聯運行

（三）異步電機實驗

1. 三相鼠籠異步電動機工作特性

2. 三相異步電動機起動與調速

3. 單相電容起動/運轉異步電動機

4. 雙速異步電動機、三相異步發電機

（四）同步電機實驗

1. 三相同步發電機運行特性與并網

2. 三相同步電動機運行與參數測定

（五）電動機機械特性測定

1. 直流他勵電動機機械特性

2. 三相異步電動機機械特性與M-S曲線測繪

（六）控制電機實驗

1. 永磁直流測速發電機

2. 旋轉編碼器、自整角機（力矩式/控制式）

3. 正余弦旋轉變壓器

4. 步進/直線/交流伺服/直流伺服電機

5. 高壓直流無刷電機

（七）繼電接觸控制與電力拖動實驗

1. 三相電機點動、自鎖、正反轉、Y-Δ降壓起動

2. 能耗制動、順序控制、自動往返控制

3. 雙速電機、繞線電機起動控制

4. C620車床、M7130磨床、X62W銑床、電動葫蘆等典型機床電氣控制線路模擬調試

核心基本裝備配置

1. DQ01電源控制屏：鐵質噴塑結構，提供三相0～450V可調交流電源、高壓直流電源，集成五大安全保護體系（隔離變壓器、雙重電壓型漏電保護、電流型漏電保護、儀表超量程保護、定時報警記錄儀），確保實驗安全。

2. DQ02實驗桌：鋼木結構，堅固耐用，帶抽屜與柜門，方便存放工具與掛件，底部裝有萬向輪與調節腳，移動定位靈活。

3. DQ03不銹鋼電機導軌與測速系統：高精度導軌保證電機同心度，運行平穩，噪聲低。

4. 系列配套電機與變壓器：包括DQ05三相組式變壓器、DQ07直流復勵發電機、DQ09直流并勵電動機、DQ10三相鼠籠異步電動機、DQ15單相電容起動電機、DQ19校正直流測功機等。

5. 智能測量儀表：如DQ25單三相智能功率/功率因數表，采用DSP技術，精度高，功能強大。

6. 可調負載與組件：DQ26/27三相可調電阻器、DQ29可調電阻電容箱、DQ31波形測試及開關板、DQ39繼電接觸控制組件等。

7. DQ44高可靠實驗連接線：采用全封閉安全插頭、超軟銅芯線，確保連接可靠、用電安全。

全面多層次安全保護體系

本電機電氣技術實驗裝置始終將使用者安全置于首位，構建了七重安全保障：

1. 三相電源輸入經隔離變壓器浮地設計，從源頭上降低觸電風險。

2. 總電源由鑰匙開關和接觸器雙重控制。

3. 設有兩套獨立的電壓型漏電保護裝置，對屏內及輸出線路漏電進行快速保護。

4. 配備高靈敏度電流型漏電保護器，對人身安全提供額外保障。

5. 調壓器原副邊均設過流保護，防止短路及過載損壞。

6. 定時報警記錄儀全程監控實驗過程，規范操作。

7. 所有電源、儀表及連接線均具備可靠的過載、短路保護功能，全方位確保電氣工程實驗教學過程的安全無憂。
