變頻器工作原理及實訓裝置

變頻器工作原理及實訓裝置

變頻器工作原理及實訓裝置是現代工業自動化教學的核心設備，廣泛應用于高等院校和職業院校的電氣工程、自動化控制等專業課程。本文將深入介紹變頻器工作原理及實訓裝置的技術參數、產品結構、基本配置及實驗內容，幫助讀者全面了解這一教學設備的功能與優勢。

一、主要技術參數

變頻器工作原理及實訓裝置采用先進的設計理念，其關鍵技術參數如下：

• 輸入電源：AC380V±5%（三相五線）50Hz，確保變頻器工作穩定

• 工作電流：≤4A，滿足長時間實訓需求

• 環境溫度：-5℃~40℃，適應多種教學環境

• 外形尺寸：1600×700×1200mm，結構緊湊，節省空間

• 相對濕度：≤90%（25℃），保證設備安全運行

• 核心部件：德國西門子MM420變頻器，性能可靠

這些參數保證了變頻器工作原理及實訓裝置在教學過程中的穩定性和安全性，為學生理解變頻器工作原理提供硬件支持。

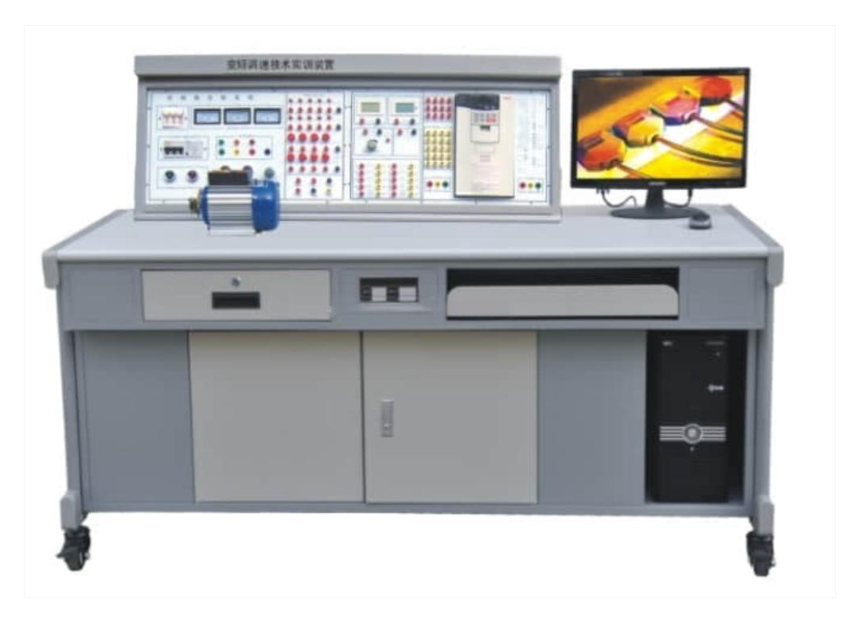

二、產品結構設計

變頻器工作原理及實訓裝置的結構設計注重實用性與安全性：

1. 實驗桌：一桌兩座設計，采用三聚氰胺雙面貼面板，配PVC封邊。左右各有一個儲物柜，用于存放負載電機等設備，中間抽屜方便放置實驗導線和指導書。這種結構優化了變頻器工作原理及實訓裝置的操作空間。

2. 實驗臺：外殼采用18mm厚三聚氰胺板材，內置鋼架結構，安裝有實驗面板、電器元件及儀表開關。變頻器工作原理及實訓裝置的布局合理，便于學生觀察和操作。

3. 實驗導線與負載機構：配備三相異步電動機和脈沖編碼器，機械負載機構可模擬實際工作條件，幫助學員直觀理解變頻器工作原理。

4. 安全接插件：所有接插件均采用安全型設計，確保變頻器工作原理及實訓裝置使用過程中的安全性。

三、基本配置清單

變頻器工作原理及實訓裝置的標準配置包括：

• 脈沖編碼器1只：用于精度檢測

• A5AP件1套：輔助教學組件

• 測速表1只：實時監控電機轉速

• 通信電纜：實現設備互聯

• 實驗導線1套：完整連接線材

• 組態監控軟件：可視化操作界面

• 系統接口與通信模塊：支持多種通信協議

• 實驗桌與實驗臺各1套：主體教學平臺

• 負載機構電機1套：模擬實際負載

• 實驗指導書1本：詳細操作指南

• 傳感器組合：包括溫度、壓力、氣敏傳感器各1只

這些配置使變頻器工作原理及實訓裝置能夠完成從基礎到高級的全系列實驗項目。

四、實驗內容詳解

變頻器工作原理及實訓裝置支持豐富的實驗項目，涵蓋變頻器工作的核心原理：

1. 變頻器基本操作實驗：幫助初學者熟悉變頻器工作原理及實訓裝置的基本功能

2. 組合和程序運轉實驗：深入理解變頻器控制邏輯

3. 頻率跳變與多段速度實驗：掌握變頻調速技術

4. 開環與閉環系統實驗：學習變頻器在不同系統中的應用

5. 速度反饋與水位系統實驗：應用變頻器工作原理解決實際問題

6. 通訊操作與程序運轉：實踐工業現場通信協議

7. PID控制系統實驗：精通變頻器在過程控制中的應用

8. 組態實驗：整合變頻器工作原理與監控系統
