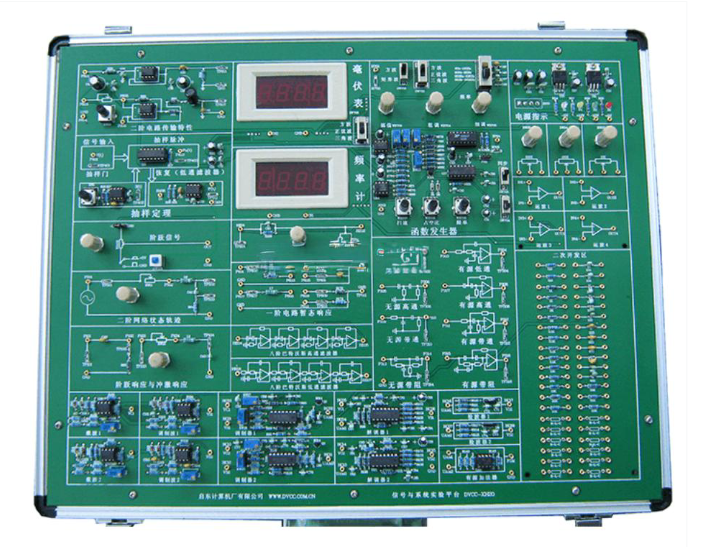

信號與系統實驗平臺

信號與系統實驗平臺

信號與系統實驗平臺是專為《信號與系統》課程設計的先進教學設備，基于多年實驗教學經驗不斷優化而成。該平臺支持信號的頻域和時域分析，可用于階躍響應、沖激響應、信號頻譜分析、AM調制解調、濾波器設計等核心實驗。采用模塊化設計，電路原理一目了然，信號與系統實驗平臺不僅緊扣教學大綱，還具備高擴展性，適合高校、職校等機構進行信號與系統實驗教學。通過集成硬件與仿真軟件，它提升了學生的實踐能力和創新思維，是理想的教學助手。

一、系統特點：模塊化設計提升教學效率

1. 教學性強，內容全面：信號與系統實驗平臺覆蓋課程大部分章節，實驗項目具有通用性和教學性，幫助學生深入掌握原理性知識。

2. 電路模塊化：實驗單元以模塊劃分，對應實驗名稱，電路圖清晰展示，使信號與系統實驗教學直觀易懂。

3. 結構穩定，擴展靈活：平臺結構緊湊，性能可靠，支持自定義電路設計，方便學生進行創新實驗。

4. 仿真軟件支持：可選配Proteus仿真軟件，模擬各種功能電路，適配虛擬儀器，提升信號與系統實驗平臺的綜合分析能力。

這些特點確保了信號與系統實驗平臺在教學中兼具實用性和前瞻性，滿足不同層次學生的需求。

二、系統組成：多功能硬件模塊保障實驗精度

信號與系統實驗平臺的硬件組成包括多個核心模塊，確保實驗的準確性和安全性：

• 電源輸入模塊：提供多路直流電源（+5V、-5V、±12V），配備保護功能，如過壓、過流和短路報警，自動切斷和恢復電源，保障信號與系統實驗安全。

• 信號源模塊：輸出正弦波、三角波、方波等五種波形，頻率范圍9Hz-100kHz，參數可調，支持多樣化信號生成。

• 測量工具：集成頻率計（1Hz-300kHz）和毫伏表（0-10V），方便實時監測，提升信號與系統實驗平臺的測量效率。

• 核心功能模塊：包括模擬濾波器、無失真?zhèn)鬏斚到y(tǒng)、一階/二階電路模塊、AM調制解調、信號分解合成等，覆蓋信號與系統課程實驗的關鍵內容。

• 擴展區域：提供電路元件擴展區，支持自定義實驗；機箱采用鋁合金材料，尺寸440×340×100mm，環保耐用。

這種模塊化組成使信號與系統實驗平臺易于操作和維護，適合長期教學使用。

三、軟件配置：仿真工具增強學習效果

信號與系統實驗平臺可選配Proteus仿真軟件，模擬信號系統電路，并適配示波器、邏輯分析儀等虛擬儀器。該軟件支持電路分析和研究，幫助學生提高設計能力，使信號與系統實驗教學更加生動高效。

四、實驗項目：全面覆蓋課程重點

信號與系統實驗平臺支持豐富的實驗項目，包括：

1. 基本運算單元實驗

2. 階躍響應與沖激響應實驗

3. 連續時間系統模擬實驗

4. 有源/無源濾波器實驗

5. 抽樣定理與信號恢復實驗

6. 一階/二階電路暫態響應實驗

7. 信號分解與合成實驗

8. AM調制解調與FDM頻分復用實驗

9. 信號無失真?zhèn)鬏攲?shí)驗

這些項目從基礎到綜合，強化理論應用，鼓勵創新，充分發揮信號與系統實驗平臺的教學價值。

五、實驗箱配置：完整套裝即開即用

信號與系統實驗平臺標準配置包括：

• 實驗箱主體

• 實驗指導書

• 電源線

• 實驗導線

• 保修卡和合格證
