模擬電路實驗箱

模擬電路實驗箱

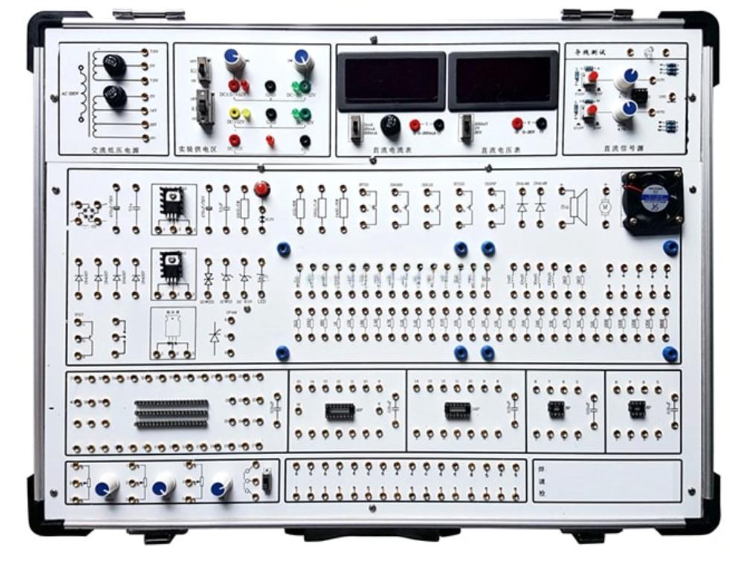

模擬電路實驗箱是專為高等院校電子類課程設計的教學設備，它集電源供應、信號發生、測量儀表和實驗?zāi)K于一體，為學生提供了一個全面驗證模擬電子技術原理的實踐平臺。本文將詳細介紹這款實驗箱的技術特點、實驗內容及其在教學中的應用價值。

一、技術指標詳解

1. 電源系統設計

實驗箱采用高性能線性電源，輸入為AC220V±10%/50HZ，提供多路直流輸出：±12V/0.5A、±1.5V～±12V/0.5A可調以及+5V/1A，所有輸出均帶有短路保護功能，確保實驗安全。此外，還提供交流低壓輸出：0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A，滿足各種電路實驗的供電需求。

2. 信號源與測量儀表

實驗箱配備雙路直流信號源，可輸出-5V～+5V和-0.5V～+0.5V連續可調信號。測量部分包括一個0-20V數字直流電壓表（分200mV、20V三檔）和一個200mA數字直流電流表（分2mA、20mA、200mA三檔），便于學生精確測量電路參數。

3. 模塊化硬件結構

實驗箱采用全鋁合金箱體設計，尺寸為480×360×120mm，堅固耐用。其核心優勢在于模塊化設計：

• 分立元件設計區：包含橋堆、二極管、穩壓管、三極管、電位器等多種元件，以及電阻、電容和電感等60多個固定值元件。

• 固定線路獨立模塊：包括單管/雙管放大電路、運放電路實驗板、功率放大電路、整流濾波電路等，方便學生進行單元實驗。

• 擴展模塊實驗區：尺寸為155×100mm，可選配面包板模塊（配備350進口面包板2組），支持創新性實驗。

所有信號引出采用自鎖緊式涂金插孔，永不氧化，連接可靠美觀。

二、實驗內容體系

1. 分立元件電路實驗

實驗箱支持19項分立元件實驗，從基礎的單級放大電路到復雜的穩壓電源設計，全面覆蓋模擬電子技術的核心內容：

• 放大電路研究：包括基本單級放大電路、兩級放大電路、差動放大電路等。

• 電源電路實驗：包括整流濾波與并聯穩壓電路、串聯穩壓電路、集成穩壓電路等。

• 特殊應用實驗：如電流/電壓轉換電路、電壓/頻率轉換電路、LC振蕩器及選頻放大器等。

這些實驗幫助學生深入理解晶體管、二極管、電阻、電容等分立元件的特性和應用場景。

2. 集成運算放大電路實驗

實驗箱提供7大類集成運放實驗，涵蓋模擬運算電路、波形發生電路、有源濾波器等關鍵內容：

• 模擬運算電路：包括電壓跟隨器、比例放大器、求和放大器等。

• 信號處理電路：包括積分與微分電路、有源濾波器、電壓比較器等。

• 波形發生與變換：包括方波發生器、三角波發生電路、波形變換電路等。

這些實驗使學生能夠掌握集成運算放大器的各種應用技巧，為后續的模擬電路設計打下堅實基礎。

三、教學應用特點

1. 靈活的實驗方式

實驗箱支持固定功能模塊和自行搭建電路兩種實驗方式，既保證了基礎實驗的規范性，又為創新實驗提供了空間。元件全部焊裝在電路板反面，安全可靠不易損壞，而實驗原理圖清晰印刷在板面，便于學生理解。

2. 全面的教學覆蓋

該實驗箱適用于各類院校電類和非電類專業的《模擬電子技術》、《電子線路》等課程，實驗內容由淺入深，從基礎驗證到綜合設計，滿足不同層次的教學需求。

3. 安全的實驗環境

實驗箱配備完善的過流保護和自動恢復功能，關鍵接口采用鍍金工藝，確保長期使用仍能保持良好接觸，為教學提供了安全可靠的環境。
