照明電路實驗箱
一、照明電路實驗箱的系統組成與功能特點

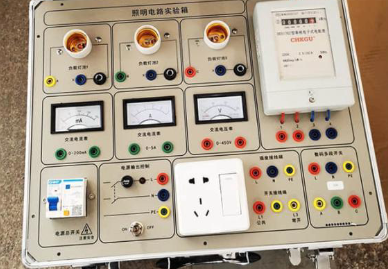

電源與保護：輸入電源為AC 220V±10%，50Hz，配備最大電流10A、電壓380V的空氣開關。觸電保護器可在泄漏電流超過13mA時，于0.01秒內自動切斷電源，保障學生操作安全。 測量與計量單元：集成交流電壓表（0-450V）、交流電流表（0-200mA和0-5A雙量程），以及220V/2A的單相電度表，方便學生實時測量電路參數并學習電能計量原理。 照明控制元件：提供單刀單擲開關板（帶插座）、數碼分段開關（如SP368）、白熾燈接口等，部分型號還支持日光燈組件（含鎮流器、啟輝器）安裝。這些元件布局清晰，符號參數直接印刻在面板上，便于學生識別和接線。 結構設計：緊湊型箱體結構（常見尺寸約為450mm×370mm×140mm），采用模塊化布局，部分高級型號（如SBDAZ-04）還包含PVC線管、配電箱模擬單元，支持管線敷設、燈具實際安裝等綜合技能訓練。
安全性：通過漏電保護、絕緣導線等設計，顯著降低實驗風險。 實用性：元件選自實際應用產品（如實物開關、電度表），幫助學生積累現場經驗。 可擴展性：模塊化設計允許院校根據課程需求增配元件（如雙控開關、感應控制器），以開展更多進階實驗。
二、照明電路實驗箱支持的實驗內容與教學應用
基礎照明電路實驗： 白熾燈控制線路（如單開關控制、兩地控制一盞燈）。 日光燈電路接線與功率因數提升實驗（需配備鎮流器、電容等）。 單相電度表直接/間接安裝接線，學習電能計量方法。 智能控制拓展實驗： 聲控、觸摸、人體感應開關控制照明電路（如樓梯燈模擬）。 數碼分段開關實現多路燈光控制邏輯。 故障排查與安全訓練：通過模擬斷路、短路等常見故障，培養學生使用儀表診斷問題的能力，并強化安全操作規范。
三、照明電路實驗箱的選型與使用建議
課程匹配度：基礎課程可選標準型（如TW-X89型）；若涉及綜合布線，宜選配備網孔板、管線器件的型號（如SBDAZ-04）。 安全性驗證：確保設備具有漏電保護、過流保護功能，且元件符合國家標準。 擴展性與維護：優先選擇模塊化設計、提供替換元件的品牌，以降低長期使用成本。
課前檢查：通電前確認線路無短路，觸電保護器功能正常。 規范操作：強調“斷電接線”、儀表量程選擇等安全規范。 故障模擬訓練：引導學生使用電壓表/電流表排查故障，提升實踐分析能力。
