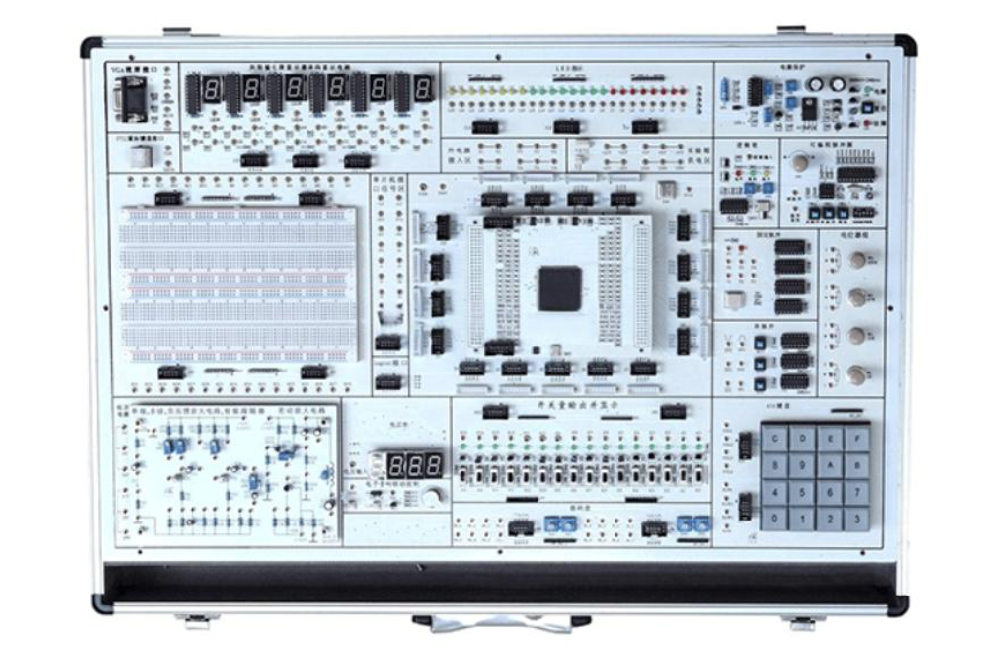

電子技術單片機綜合實驗箱是現代電子教育領域的核心工具，集成了全鋁合金箱體、開關電源、信號源、測量儀表及多類模塊接入?yún)^(qū)。該實驗箱采用固定與拆卸式模塊化結構，支持靈活配置，完美適配《數字電子技術》《模擬電子技術》《EDA技術應用》等課程實驗需求。作為一款高性能的電子技術單片機綜合實驗箱，它為學生和教師提供了開放的創新平臺，涵蓋數字電路、模擬電路及單片機系統綜合設計，強化動手能力與理論結合。

電子技術單片機綜合實驗箱的性能特點

電子技術單片機綜合實驗箱以多功能一體化設計著稱，具備以下核心優勢：

• 全兼容性：同時支持數字電路、模擬電路及單片機課程設計，模塊獨立接入，避免干擾。




• 智能保護機制：電源具備過壓、過流、欠壓保護，故障時自動切斷并恢復，確保電子技術單片機綜合實驗箱的使用安全。




• 自檢功能：主板上電自檢，提升可靠性，適合高頻教學應用。




• 擴展性強：通過面包板和多模塊接入?yún)^(qū)，用戶可自定義電路，滿足電子技術單片機綜合實驗箱的創新需求。




電子技術單片機綜合實驗箱的技術指標詳解

電子技術單片機綜合實驗箱的硬件配置全面，確保實驗精度和多樣性：

• 單片機系統：核心采用STC12C5A60S2 CPU，支持在線編程與調試；接口模塊包括并行/串行A/D、D/A、通信單元（如RS232/RS485/USB）及顯示單元（點陣LED、圖形LCD），體現電子技術單片機綜合實驗箱的高集成度。




• 模擬電路模塊：提供負反饋放大器、差動放大器、振蕩器等標準模塊，尺寸150×98mm，便于實驗操作。




• 數字電路設計：以面包板為主體，結合邏輯筆、脈沖源等工具，支持基礎到高級數字實驗。




• 電源與接口：工作電源包括+5V/2A、±12V/0.5A，帶短路保護；連接采用自鎖緊插孔，穩定耐用；機箱尺寸578×320×110mm，鋁木合金材質，環保便攜。




• 附加功能：集成數字電壓表、VGA接口、PS/2接口等，擴展電子技術單片機綜合實驗箱的應用場景。




電子技術單片機綜合實驗箱的實驗內容與配置

電子技術單片機綜合實驗箱支持豐富的實驗項目，分為基礎與可選部分，全面提升學生技能：

• 基礎實驗：覆蓋晶體管特性、TTL/CMOS門電路、組合邏輯設計、計數器、觸發器等內容，夯實電子技術基礎。




• 單片機應用：包括A/D轉換、電機控制、通信接口實驗，突出電子技術單片機綜合實驗箱的綜合性與實踐性。




• 系統配置：標配主機、模擬模塊（如運放電路）、單片機模塊（如并行A/D）及實驗指導書；可選配置擴展晶閘管控制、直流電源設計、串行通信等高端項目，滿足分層教學。
