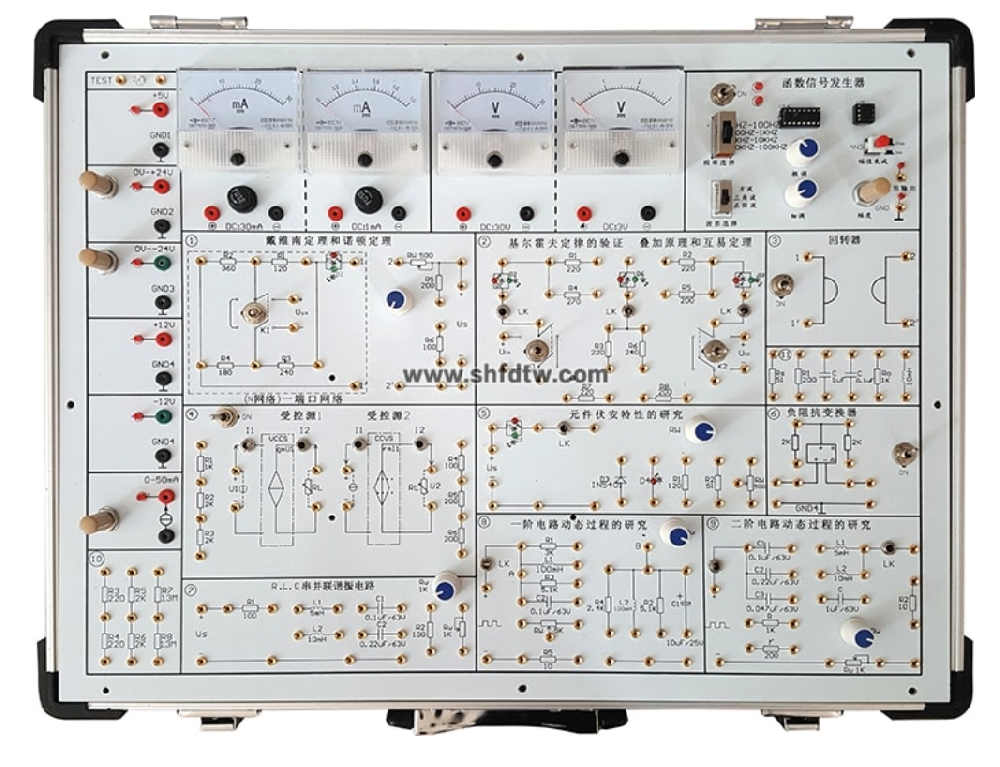

一、電路原理實驗箱概述

電路原理實驗箱是一種專為電子電路教學設計的集成化實驗設備，采用先進的箱式結構，將電源系統、測量儀表和多種實驗?zāi)K高度集成于一體。使用電路原理實驗箱進行實驗時，學生僅需外接簡單信號源，即可在各個實驗?zāi)K中完成豐富的電路實驗。該電路原理實驗箱的連接部分采用高品質鎖緊疊插式鍍金大孔設計，不僅連接穩定可靠，而且使用壽命長，確保實驗數據的精確性。面板采用獨特的雙面工藝，正面清晰展示線路原理圖，反面詳細標注具體線路分布和元件位置，使學生在操作電路原理實驗箱時能夠直觀理解電路工作原理。

這款電路原理實驗箱的設計充分考慮了教學需求，是理想的教育實驗工具。

二、電路原理實驗箱組成結構

電路原理實驗箱的箱體采用環保鋁木合金材料制造，無任何污染源，符合現代綠色環保標準。箱體內部集成以下核心組件：直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表以及專用的實驗電路模塊區。電路原理實驗箱的合理布局使得各個功能區域劃分清晰，方便學生進行實驗操作。

電路原理實驗箱的整體設計注重實用性和安全性，是實驗室教學的優選設備。

三、電路原理實驗箱主要技術指標

電路原理實驗箱的技術參數全面，滿足多種實驗需求：

1. 輸入交流電源：AC 220V，允許±10%的波動范圍。

2. 直流穩壓輸出：提供±12V/1.5A的穩定直流電源。

3. 直流穩壓可調輸出：支持0～±24V/1A連續可調，每路電源均具備短路保護自動恢復功能，確保電路原理實驗箱使用安全。

4. 恒流源輸出：0～50mA可調恒流源，具備開路保護功能。

5. 測量儀表：配備直流電流表2只，量程分別為1mA和30mA；直流電壓表2只，量程為3V和30V，提升電路原理實驗箱的測量精度。

6. 函數發生器：支持方波、三角波、正弦波輸出；頻率范圍覆蓋10Hz～100kHz，分四檔可調，滿足電路原理實驗箱的多波形實驗需求。

7. 安全保護：內置電源輸入輸出專用保護電路，具備接地保護、漏電過載過流保護及誤操作保護功能，電路原理實驗箱的安全性符合國家標準。

8. 整機功耗：≤0.5 KVA，節能高效。

9. 外形尺寸：約500×420×100mm，電路原理實驗箱結構緊湊，便于存放。

10. 機箱材質：鋁木合金，環保美觀，耐用性強。

電路原理實驗箱的技術指標體現了其高性能和可靠性。

四、電路原理實驗箱實驗?zāi)K配置

電路原理實驗箱提供豐富的實驗?zāi)K，支持多種電路原理實驗：

1. 元器件伏安特性的測量模塊

2. 電路中電位的研究模塊

3. 戴維南定理和諾頓定理驗證模塊

4. 疊加定理和互易定理實驗?zāi)K

5. 基爾霍夫定律的驗證模塊

6. 電容充放電的研究模塊

7. 無源雙口網絡實驗?zāi)K

8. 一階動態電路分析模塊

9. 二階動態電路實驗?zāi)K

10. 交流參數測定模塊

11. 串、并聯諧振電路模塊

12. 受控源VCVZ、VCCS電路實驗?zāi)K

13. 回轉器電路研究模塊

電路原理實驗箱的模塊化設計便于學生循序漸進地學習電路原理。

五、電路原理實驗箱附件配置

電路原理實驗箱配備完整的附件，確保實驗順利進行：

• 交流電源線1根（長1.5米）

• 電流測試線2根（長0.5米）

• 自鎖緊專用實驗導線25根（長0.5米）

• 詳細實驗指導書1套

電路原理實驗箱的附件齊全，方便用戶開箱即用。

六、電路原理實驗箱主要實驗項目

電路原理實驗箱支持以下核心實驗項目，涵蓋電路原理的各個方面：

1. 基本電工儀表的使用與測量誤差計算

2. 減少儀表測量誤差的方法研究

3. 電阻的串聯和并聯電路分析

4. 電阻的混聯電路實驗

5. 直流電阻電路故障檢查方法

6. 線性與非線性電路元件伏安特性測繪

7. 電位、電壓的測定及電路電位圖繪制

8. 基爾霍夫定律驗證及故障判斷

9. 疊加定理驗證及故障分析

10. 電壓源與電流源的等效變換實驗

11. 戴維南定理的驗證

12. 諾頓定理驗證

13. 雙口網絡測試

14. 互易定理驗證

15. 最大功率傳輸條件測定

16. 一階電路響應測試

17. 二階動態電路響應研究

18. R、L、C元件阻抗特性測試

19. RC串、并聯選頻網絡特性測試

20. R、L、C串聯諧振電路研究

21. 雙口網絡測試實驗

22. 回轉器實驗

23. 受控源VCCS、VCVS、CCVS、CCCS的實驗研究
