概述

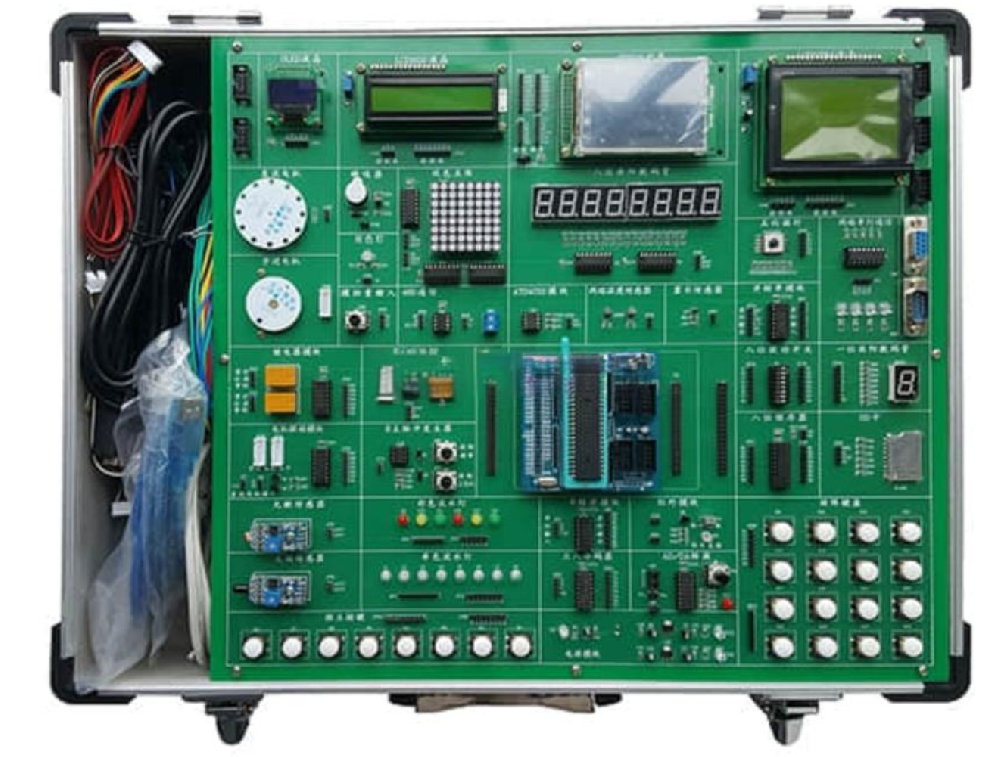

單片機實驗箱是專為Keil C51單片機系列設計的創新教學工具，結合單片機實驗教學的核心需求，采用模塊化架構?；A(chǔ)實驗電路實現一體化布局，確保穩定性；而創新拓展型實驗電路則以獨立模塊形式呈現，可靈活接入主板。這種設計既滿足演示驗證性實驗，又支持綜合設計與創新研究項目。主板集成CPU編程下載接口，打造集編程、下載與調試于一體的高性能單片機實驗平臺，適用于各層次學生深入學習單片機原理及應用，提升實踐能力。

單片機實驗箱核心特點

1. 完善的實驗指導體系

   針對本單片機實驗箱定制詳細實驗手冊，結合專業開發板與指導資源，幫助用戶快速掌握單片機技術，實現高效入門。

2. 模塊獨立化設計

   基于多年開發經驗，本單片機實驗箱采用功能模塊完全獨立架構，避免信號干擾，降低初學編程誤區。板載豐富硬件接口，開放全部I/O口，支持短路帽快速連接或杜邦線自定義布線，便于電路搭建。配套C語言例程，助力用戶精通單片機原理及接口技術，強化硬件認知。模塊獨立設計兼容51單片機，無需額外投資。

3. 多CPU開發支持

   主機底板適配51、AVR、PIC、MSP430、ARM、STM32等核心板，擴展支持?jǐn)?shù)十種主流MCU芯片，提升單片機實驗箱的通用性與可擴展性。

單片機實驗箱詳細硬件配置

實驗箱底板模塊

• 單色流水燈模塊：8個高亮綠色0805封裝LED。

• 雙色流水燈模塊：6個紅黃綠直插LED，支持交通燈實驗。

• 雙色LED模塊：紅綠雙色直插燈，增強視覺反饋。

• 數碼管模塊：8位一體共陽數碼管（74HC595驅動）及1位0.56英寸數碼管。

• 點陣顯示模塊：紅綠雙色點陣屏，由3個74HC595驅動。

• 液晶顯示模塊：LCD1602、LCD12864、0.96寸OLED及2.8寸TFT彩屏，支持觸控。

• 輸入控制模塊：8個獨立按鍵、4×4矩陣鍵盤、五向搖桿，提升交互性。

• 輔助模塊：無源蜂鳴器、DS1302時鐘芯片（帶電池后備）。

傳感器模塊

• 溫度檢測：兩路DS18B20接口。

• 光電傳感：光敏傳感器模塊，支持模擬/數字輸出。

• 安全監測：火焰與霍爾傳感器模塊，集成LM393比較器。

電器控制模塊

• 電機驅動：直流電機與步進電機接口（ULN2003驅動），支持調速與轉向控制。

• 繼電器模塊：兩路5V繼電器，適配外部設備控制。

數據傳輸與存儲模塊

• 通信接口：雙路串口（SP3232芯片）、MAX485模塊、紅外收發模塊。

• 存儲擴展：AT24C02 EEPROM、SD卡槽、PCF8591 AD/DA轉換器。

• 邏輯芯片：74系列鎖存器、譯碼器及串并轉換模塊，助力IO擴展。

電源模塊

• 多電壓輸出：LM1117芯片提供3.3V、1.8V穩定電源，6路GND/5V/3V3/1V8引出。

• 供電安全：Mini USB接口搭配300mA自恢復保險絲，保障系統穩定。

單片機實驗箱實驗項目大全

底板功能實驗

1. LED流水燈、交通燈模擬。

2. 數碼管動態顯示、電子鐘與74HC595驅動。

3. 點陣屏字符滾動、LCD/OLED多行內容輸出。

4. TFT彩屏圖形界面設計、按鍵中斷控制。

5. 矩陣鍵盤輸入、搖桿游戲應用、蜂鳴器音頻實驗。

6. DS1302實時時鐘實現。

傳感器與執行器實驗

1. DS18B20溫度采集、光敏自動控制。

2. 火焰報警系統、霍爾測速應用。

3. 直流電機PID調速、步進電機角度控制。

4. 繼電器開關電路實踐。

數據通信與處理實驗

1. 串口通信、TTL轉RS232協議學習。

2. IIC總線存儲、AD/DA信號轉換。

3. 紅外編碼解碼、SD卡文件系統操作。

4. 485組網通信、邏輯芯片擴展實驗。
