液晶電視實驗實訓考核裝置

液晶電視實驗實訓考核裝置

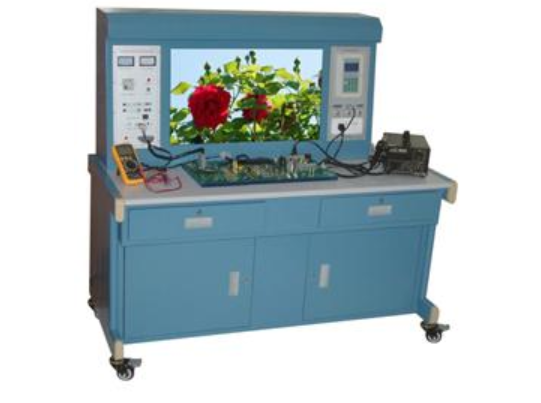

隨著科技的飛速發展，液晶電視主板日益精密，元器件微小到難以用放大鏡清晰觀察，這給教師、學生及電子愛好者的電路分析、研究及維修實訓帶來了巨大挑戰。針對這一難題，我們通過深入解剖分析液晶電視主板，成功研發出一款創新的液晶電視實驗實訓考核裝置。該產品將精密主板線路板放大展示，實現全方位解剖設計，每個元器件獨立清晰可見，采用模塊化組合，元件直觀排列，支持貼片和插件通用，焊接調試便捷，為實驗實訓考核提供了高效舒適的平臺，徹底解決了長期困擾教學的痛點，填補了市場空白。

一、液晶電視實驗實訓考核裝置的特點

這款液晶電視實驗實訓考核裝置具有多項突出特點：它采用模塊化設計，使得元器件排列有序、直觀易懂，極大提升了實驗和維修的便利性。裝置支持貼片與插件元器件的通用性，便于學生進行焊接和調試練習。此外，它通過放大主板線路，幫助用戶輕松分析電路結構，克服了傳統教學中視覺障礙的問題。整體設計注重實用性，為高校和職業院校提供了可靠的實訓工具，確保了教學效果的優化。

二、液晶電視實驗實訓考核裝置的適用范圍

本裝置廣泛適用于大學高校、技術學院、職業學院、技校等教育機構。無論是電子工程專業的理論教學，還是維修技能的實戰培訓，液晶電視實驗實訓考核裝置都能發揮重要作用。它特別適合用于電路分析、故障診斷和考核項目，幫助學生在真實場景中掌握液晶電視的工作原理，提升動手能力。

三、液晶電視實驗實訓考核裝置的技術參數、配置及功能

• 彩色信號發生器：為液晶電視機高頻頭接收和視頻接收提供16種測試信號，確保實訓的全面性。

• 考核實訓模塊：元器件排列清晰直觀，實驗實訓考核便捷，維修方便，模塊尺寸為300mm x 200mm。

• 液晶電視機屏：32寸大屏幕，提供真實的視覺體驗。

• 實訓模塊功能：

• （1）號模塊：集成總線控制、音頻處理、功能切換、屏驅動數據信號，配備電腦接口、音視頻輸入接口、USB插口和高清接口。

• （2）號模塊：特機開機電源控制、伴音電路和高頻頭電路。

• （3）號模塊：穩壓電源電路。

• 裝置尺寸：實訓考核裝置桌尺寸為1500mm x 68mm x 145mm，適合實驗室布局。

• 電源要求：AC220V，支持波動電壓10%，保證穩定運行。

• 使用說明書：附贈液晶電視工作原理圖、電路圖，與實訓裝置一一對應，便于學習參考。

四、液晶電視實驗實訓考核項目的概述

本裝置支持液晶電視工作原理的所有實驗，涵蓋整機各電路的實訓內容?？己讼到y(tǒng)設有17個故障點和24個故障設置開關，方便教師自定義考核場景。裝置還配備測試針和測試點，便于使用示波器進行信號測試，提升實訓的深度和廣度。

五、詳細實驗與考核項目列表

通過液晶電視實驗實訓考核裝置，用戶可進行以下30項實驗與考核項目，全面覆蓋液晶電視的故障診斷與維修：

1. 整機不工作整流橋故障實訓考核

2. 整流濾波450V電路故障考核

3. 電源光耦電路實訓考核

4. 電源濾波電路故障實訓考核

5. 無12V整機不工作故障實訓考核

6. 背光源故障實訓考核

7. 侍機5V穩壓電路故障實訓考核

8. 待機3.3V穩壓電路故障實訓考核

9. CPU核電源1.2V電路故障實訓考核

10. CPU供電電路1.8V故障實訓考核

11. CPU振蕩電路故障實訓考核

12. 儲存器電路故障實訓考核（1）

13. 儲存器電路故障實訓考核（2）

14. 視頻輸入電路故障實訓考核

15. 音頻輸入電路故障實訓考核

16. USB電路故障實訓考核

17. 靜音電路故障實訓考核

18. 高頻頭電路故障實訓考核（1）

19. 高頻頭電路故障實訓考核（2）

20. 高頻頭供電故障實訓考核

21. 高頻頭電容漏電實訓考核

22. 高頻頭集成損壞故障實訓考核

23. 遙控接收電路故障實訓考核

24. 按鍵電路故障實訓考核

25. 伴音電路故障實訓考核（1）

26. 音量控制電路故障實訓考核

27. 伴音電路集成損壞實訓考核

28. 伴音供電路故障實訓考核

29. 揚聲器輸出電路實訓考核

30. 背光源亮有聲無圖實訓考核
