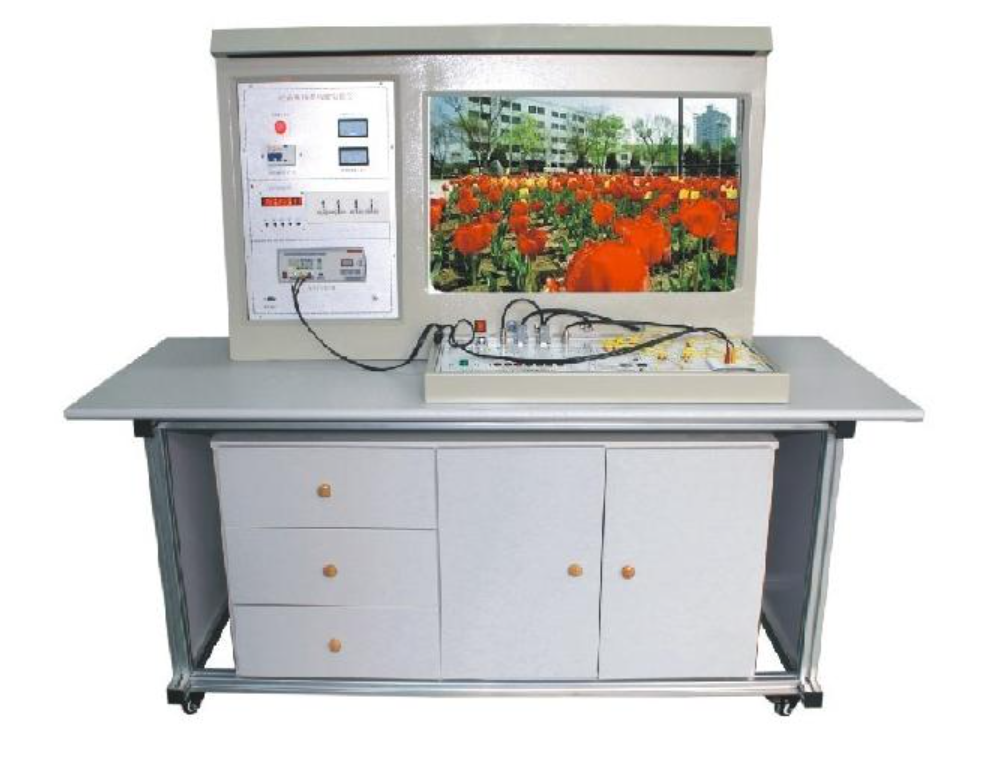

創新型液晶電視音視頻維修技能實訓考核設備

創新型液晶電視音視頻維修技能實訓考核設備

創新型液晶電視音視頻維修技能實訓考核設備是嚴格遵循國家標準研發的專業教學設備，專為職業院校電子技術類專業設計。本設備緊密結合職業教育特點，通過先進的實訓功能幫助學生掌握液晶電視維修核心技能，是培養家電維修高素質人才的理想平臺。

一、產品概述與教學價值

創新型液晶電視音視頻維修技能實訓考核設備基于《"家用電子產品維修工"職業技能標準》研發，適用于各類職業院校的電子技術應用、電子電器維修等專業課程教學。該設備充分體現"工學結合"的教學理念，通過真實的維修場景模擬，使學生能夠快速將理論知識轉化為實踐能力。

這款創新型液晶電視音視頻維修技能實訓考核設備不僅適用于日常教學，還可用于職業技能鑒定考核，是職業院校建設高水平實訓基地的理想選擇。設備采用模塊化設計，支持從基礎認知到故障排查的全流程教學，有效提升學生的綜合職業能力。

二、技術參數與性能特點

核心性能指標

• 電源系統：?jiǎn)蜗嗳€制AC220V±10% 50Hz輸入，整機容量＜300VA

• 環境適應性：工作溫度-10℃～+40℃，相對濕度＜85%（25℃）

• 安全保護：動作電流≤30mA，動作時間≤0.1s，符合國家安全標準

• 外形尺寸：150cm×70cm×135cm，結構緊湊，節省空間

• 智能管理：配備實驗室管理系統，支持密碼開機和定時關機功能

創新特性

創新型液晶電視音視頻維修技能實訓考核設備采用先進的智能考核技術，支持遠程監控和故障設置，實現教學過程的智能化管理。設備具備良好的擴展性，可根據教學需求靈活配置實訓模塊。

三、核心配置與系統組成

1. 實訓控制屏系統

創新型液晶電視音視頻維修技能實訓考核設備采用鐵質雙層亞光密紋噴塑結構，配備優質鋁塑面板，包含以下核心模塊：

電源輸出系統：

• 直流電源：±16V/+12V多路輸出

• 交流電源：市電不隔離輸出220V 50Hz

• 隔離變壓器輸出：220V 50Hz、14.5V 50Hz

• 全面的過流保護裝置

信號發生系統：

• 彩色信號發生器支持16種信號模式

• 輸出頻率覆蓋第12頻道

• 多接口輸出：視頻、伴音、射頻接口

• 符合PAL-D/K制式標準

2. 顯示與監控系統

• 15寸高清液晶顯示器

• 顯示參數：對比度600:1，亮度500cd/m2

• 快速響應時間：＜16ms

• 實時顯示維修效果

3. 智能實訓組件

創新型液晶電視音視頻維修技能實訓考核設備配備完整的實訓組件系統：

液晶彩電實訓模塊：

• 智能故障轉換接口單元

• 開關穩壓電路分析模塊

• 逆變器背光驅動實訓單元

• 音視頻信號處理實訓系統

• AD模數轉換實訓模塊

智能考核管理系統：

• 支持1-126臺設備集中監控

• 預設20+個典型故障點

• 全流程考核管理功能

• 智能評分與數據分析系統

四、功能特點與教學優勢

創新教學功能

1. 智能故障設置系統

• 支持電腦隨機設置故障點

• 實時故障模擬與排查

• 多場景故障演練

2. 綜合考核管理

• 智能發卷與收卷系統

• 考核數據自動統計

• 個性化成績分析報告

3. 安全防護體系

• 多重電氣保護設計

• 操作過程實時監控

• 應急安全防護機制

教學應用優勢

創新型液晶電視音視頻維修技能實訓考核設備具有顯著的教學優勢：

• 理論與實踐深度融合

• 技能訓練與考核一體化

• 支持分層教學與個性化學習

• 實時反饋學習效果

五、實訓項目設置

創新型液晶電視音視頻維修技能實訓考核設備提供全面的實訓項目：

核心維修技能訓練

1. 電源系統故障維修

• 主板+12V電源丟失排查

• CPU正5V電源故障檢修

2. 顯示系統維修

• 背光電源電路故障診斷

• 背光電源控制信號檢修

3. 音頻系統維修

• 功放芯片損壞維修

• 揚聲器故障排查

4. 控制系統維修

• 紅外接收系統故障

• 按鍵開關損壞維修

綜合技能提升項目

• 高頻頭損壞綜合診斷

• 系統信號流程分析

• 整機故障綜合排查
