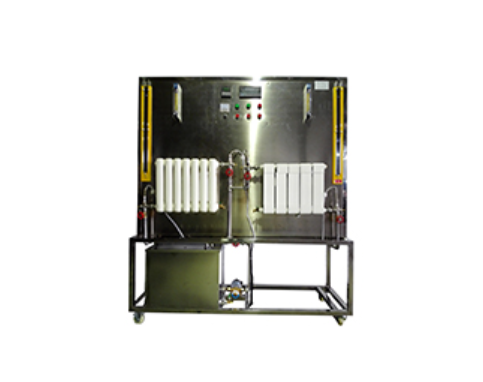

散熱器熱工性能實驗臺

散熱器熱工性能實驗臺

散熱器熱工性能實驗臺的實驗?zāi)康闹饕ㄈ齻€方面：

1. 了解散熱器熱工性能實驗臺的構造：通過實操，熟悉實驗臺的整體框架和組件布局，為后續測試打下基礎。




2. 掌握散熱器散熱量的測定原理及方法：學習如何使用散熱器熱工性能實驗臺進行熱量測量，包括數據采集和分析技巧。




3. 測定傳熱系數并分析關系：利用散熱器熱工性能實驗臺，測試不同散熱器的性能，探究散熱量與熱媒體流量、溫差的關聯，提升故障診斷能力。

   這些目的確保了散熱器熱工性能實驗臺在培訓中的實用性，突出其教育價值。




二、主要配置：散熱器熱工性能實驗臺的核心組件系統

散熱器熱工性能實驗臺的主要配置包括多種高性能部件，確保實驗的準確性和可靠性：

• 不同形式合金散熱器：提供鋼制和銅制選項，支持對比測試。




• 不銹鋼電加熱水箱：容積80L，加熱功率4.5KW，保證熱媒體穩定供應。




• 流量調節閥門組和轉子流量計：用于精確控制介質流量，是散熱器熱工性能實驗臺流量測定的關鍵。




• 循環熱水泵：流量20L/min，揚程12m，功率120W，確保系統高效運行。




• 水溫控制儀表和U型壓力計：實現溫度與壓力的實時監控。




• 8路萬能信號變送輸出巡檢儀：支持多路數據采集，提升散熱器熱工性能實驗臺的自動化水平。

  這些配置使散熱器熱工性能實驗臺成為一個完整的測試系統，適用于多種實驗場景。




三、技術參數：散熱器熱工性能實驗臺的詳細規格

散熱器熱工性能實驗臺的技術參數如下，確保設備安全高效：

• 輸入電源：單相AC220V±10% 50Hz，總功率5.0KW，滿足實驗室用電需求。




• 加熱水箱：304不銹鋼材質，容積80L，加熱功率4.5KW，耐用且節能。




• 循環水泵參數：流量20L/min，揚程12m，功率120W；流量計范圍16-160L/h，覆蓋常用流量區間。




• 散熱器換熱面積：鋼制散熱器3.2m2，銅制散熱器2.6m2，便于性能對比。




• 溫度測量系統：采用智能溫度控制儀表，PID調節控溫，精度±0.2℃，結合高精度PID調壓模塊，確保散熱器熱工性能實驗臺數據準確性。




• 外形尺寸：1200×500×1800mm，不銹鋼可移動支架帶雙剎車輪，便于搬運和固定。

  這些參數體現了散熱器熱工性能實驗臺的高精度和實用性，適合院校和研發機構使用。
