板式塔流體力學演示實驗裝置

板式塔流體力學演示實驗裝置

板式塔流體力學演示實驗裝置是一種用于教學和研究的專業設備，旨在幫助學生和工程師深入了解板式塔的流體力學特性。通過該裝置，用戶可以觀察和分析篩板塔、泡罩塔和浮閥塔等常見板式塔的結構與性能，從而提升對化工單元操作的理解。本實驗裝置設計先進，操作簡便，是實驗室中不可或缺的工具。以下將詳細介紹該板式塔流體力學演示實驗裝置的實驗?zāi)康?、主要配置和技術參數，幫助用戶全面掌握其功能。

實驗?zāi)康?/h2>

板式塔流體力學演示實驗裝置的核心實驗?zāi)康陌ǎ?/p>

• 了解篩板塔、泡罩塔和浮閥塔的塔板結構，通過直觀觀察加深對板式塔設計原理的認識。

• 測定各塔板流體力學性能，如板壓降、液泛、霧沫夾帶和漏液量，從而評估板式塔的效率與穩定性。

  該實驗旨在通過實踐操作，強化對板式塔流體力學演示實驗裝置的應用，為工業中的塔器優化提供基礎數據。

主要配置

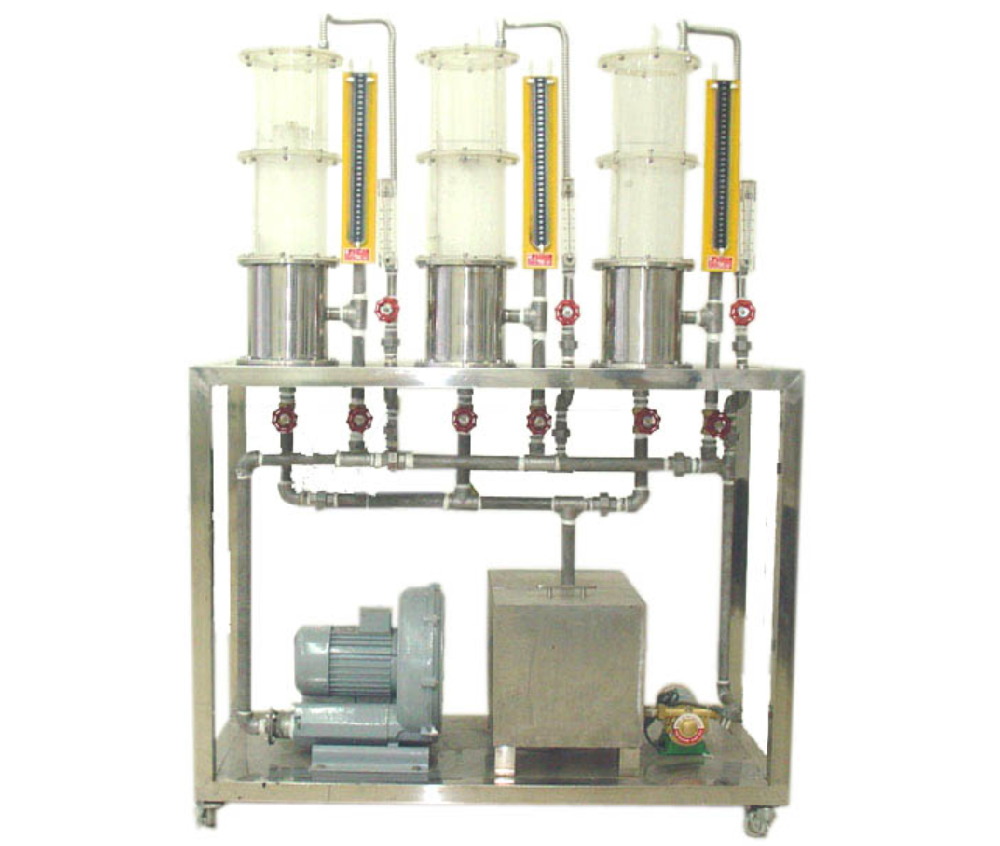

板式塔流體力學演示實驗裝置的主要配置齊全，確保實驗的準確性和可重復性。關鍵組件包括：

• 蓄水箱：采用不銹鋼材質，容積約30L，提供穩定的水源供應。

• 水泵：配備微型家用增壓泵，功率120W，保證液體循環的可靠性。

• 風機：可調節風量，范圍0-48 m3/h，風壓120mmH?O，用于模擬氣體流動，是板式塔流體力學演示的重要部分。

• 塔體：包括篩板塔、泡罩塔和浮閥塔，塔體為φ150×500mm的透明有機玻璃材質，便于實時觀察塔板上的流體力學現象，如液泛和霧沫夾帶。

• 測量儀器：如玻璃轉子液體流量計用于精確控制液體流量，600mm玻璃U型壓差計用于測量塔板壓降。

• 框架：不銹鋼結構，尺寸1200×600×1700mm，整體設計緊湊、美觀，操作方便。

  該板式塔流體力學演示實驗裝置配置全面，支持多種實驗場景，是研究板式塔性能的理想選擇。

技術參數

板式塔流體力學演示實驗裝置的技術參數精確，確保實驗數據的高可靠性：

• 塔體規格：直徑150mm，高度500mm，透明有機玻璃材質，便于可視化研究板式塔流體力學行為。

• 風機性能：轉速2800rpm，風量48 m3/h（可調），風壓120mmH?O，效率66%，功率350W，工作電壓220V，適用于模擬不同氣速條件下的板式塔流體力學演示。

• 水泵詳情：功率120W，提供穩定液體供應，與流量計配合實現精確流量控制。

• 流量計類型：玻璃轉子液體流量計，確保塔頂進液量準確，是測定板壓降和漏液量的關鍵。

• 壓差計規格：600mm玻璃U型設計，用于測量各塔板壓降，幫助分析板式塔的流體力學性能。

• 整體尺寸：1200×600×1700mm，框架堅固，適合實驗室環境。
