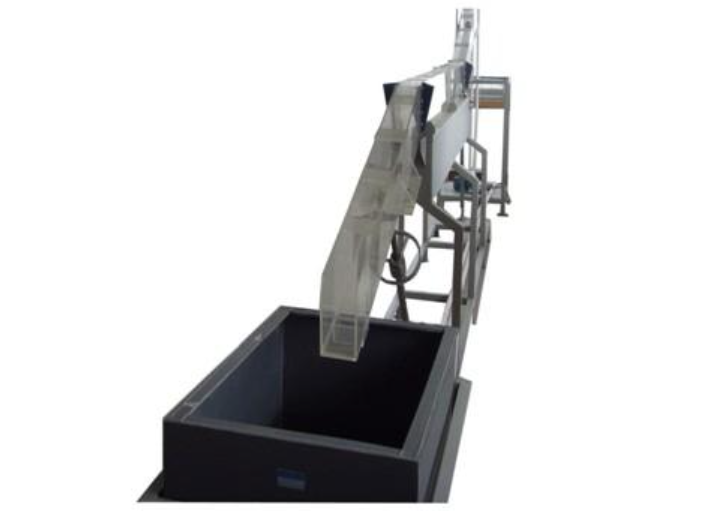

雙變坡水槽實驗裝置
雙變坡水槽實驗裝置是水力學實驗中不可或缺的重要設備，廣泛應用于水利工程、環境科學等領域的教學與科研。本文將深入解析雙變坡水槽實驗裝置的實驗目的、主要配置及技術參數，幫助讀者全面了解其功能與優勢。
實驗目的詳解
雙變坡水槽實驗裝置的設計旨在實現多項關鍵水力學實驗目標：
定量測量實驗：通過雙變坡水槽實驗裝置，可精確測量臨界底坡、臨界流量及臨界水面曲線等參數，為水力模型分析提供可靠數據支持。
水流銜接現象演示：裝置能夠直觀展示平坡、倒坡、臨界坡、陡坡和緩坡等不同坡度條件下的水流銜接現象，增強學生對水流動力學的理解。
水面曲線分析：在棱柱形渠道中，雙變坡水槽實驗裝置可演示十二種典型水面曲線，并支持定性與定量實驗，深化對明渠水流特性的研究。
主要配置介紹
雙變坡水槽實驗裝置的核心配置包括以下組件，確保實驗的高效與精準：
供水系統：配備水泵、蓄水箱、消能池和自循環裝置，實現水流穩定供應與循環利用，凸顯雙變坡水槽實驗裝置的環保設計。
槽道結構：核心部分為全長11米的有機玻璃雙變坡水槽，前后段設有可調坡度的活動軸裝置，便于模擬多樣水流條件。
測量與控制單元：包括流量計、水位測針、量角器、刻度標尺等，結合電控柜和升降機，實現雙變坡水槽實驗裝置的精確操作與數據采集。
活動模型：如三角堰、寬頂堰、實用剖面堰和閘板，可在不同坡度下調節，完美演示水面流線變化。
技術參數全覽
雙變坡水槽實驗裝置的技術參數體現了其高性能與可靠性：
運行環境：適應溫度0-40℃、濕度≤90%RH，電源220V/50Hz，支持連續運行，滿足長時間實驗需求。
水槽特性：雙變坡水槽采用有機玻璃材質，透明度高，水面曲線清晰可見，并配備標尺和水準器，便于坡度讀取與調整。
水泵性能：管道離心水泵功率750W，揚程65m，流量6m3/h，確保實驗流量范圍2000-5000ml/s的穩定供應。
測量精度：標準水位測針范圍0-300mm，管式流量計范圍0-10m3/h，保證數據準確性。
結構設計：整體采用304不銹鋼框架，循環水箱容積200L，結構緊湊（外形尺寸11500×500×1700mm），耐用且美觀。
