數控加工中心電氣控制與維修實訓考核裝置
隨著制造業的數字化轉型，數控技術已成為現代工業的核心。為滿足市場對高素質技能型人才的需求，教育機構亟需加強學生在數控系統控制原理、編程調試、電氣設計與維修等領域的實踐能力。然而，高校普遍面臨數控培訓設備短缺的挑戰。針對這一痛點，我公司研發了數控加工中心電氣控制與維修實訓考核裝置，該裝置集教學、實訓與考核于一體，幫助學生深入掌握數控加工中心的電氣控制原理、安裝調試、故障診斷及編程加工等關鍵技能。通過模擬真實工業環境，該裝置有效提升學生的動手能力和問題解決能力，為培養實用型人才提供強大支持。
產品概述
數控加工中心電氣控制與維修實訓考核裝置采用開放式結構與模塊化設計，適用于教學、課程設計、畢業實訓及科研開發。它基于工業生產標準，集成伺服主軸、交流伺服電機、智能故障考核系統等組件，確保學生能夠全面學習數控機床的電氣控制與維修技術。該裝置不僅強化了數控加工中心電氣控制系統的理解，還通過實訓考核模塊提升故障診斷效率，是理想的數控教學平臺。
核心組件與技術參數
數控加工中心電氣控制與維修實訓考核裝置標配包括伺服主軸、冷卻泵、伺服電機及限位開關等核心部件，確保實訓內容覆蓋全面。技術參數如下：
輸入電源：AC380V（三相五線制）、50Hz；
智能故障考核：24項可設置故障，支持聯網管理；
工作環境溫度：-10℃～40℃；
整機容量：≤5kVA；
尺寸：實訓電氣柜1000mm×650mm×1800mm，機床整體2000mm×1720mm×2500mm；
智能軟件：支持?jǐn)?shù)控機床電氣故障診斷與考核，可聯網評估學習效果。
這些參數保證了數控加工中心電氣控制與維修實訓考核裝置的穩定性和教學適應性，滿足高強度實訓需求。

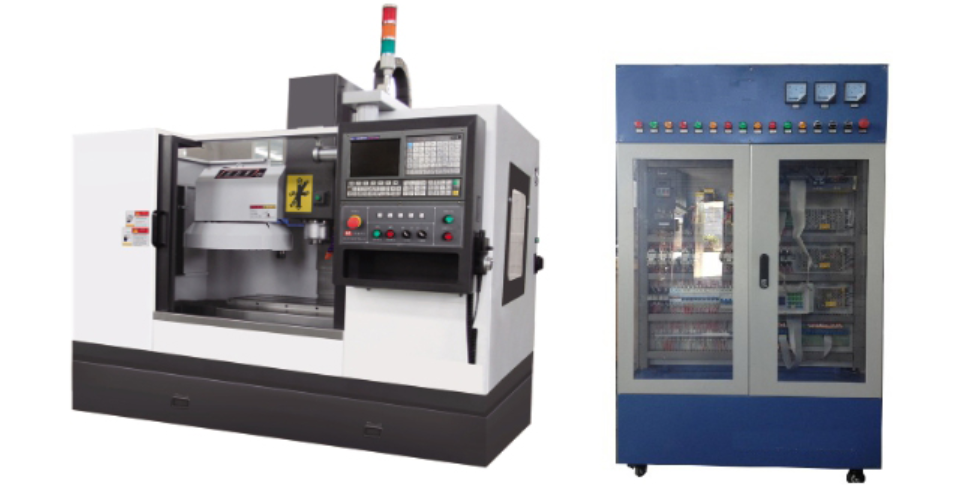

產品結構與組成
該裝置由機床實訓柜和數控加工中心組成，采用鐵質噴塑結構，正面配置監控元件，內部布局符合工業標準。電氣柜集成伺服驅動器、接觸器、智能故障模塊等，背面設變壓器與接地端子。透明門設計便于觀察與安全操作，萬向輪增強移動性。系統以三相電源供電，具備漏電保護功能，確保使用安全。數控系統采用華中品牌，支持多軸伺服驅動，結合鑄件床身與滾珠絲杠，提升整體精度與耐用性。
設備用途與適應性
數控加工中心電氣控制與維修實訓考核裝置基于ZR-VMCL535立式數控銑床/加工中心模型，適用于銑、鉆、鏜、攻等工序的實訓。它采用封閉式框架結構，確保高剛性；X/Y軸直線導軌與Z向貼塑導軌組合，優化移動穩定性；主軸伺服電機實現60-8000rpm無級變速，配套斗笠式刀庫，支持高效加工。該裝置廣泛用于批量生產模擬，幫助學生掌握數控加工中心電氣控制與維修的核心技術。
關鍵配套件與精度標準
裝置選用優質工控產品，如臺灣普森主軸、日本NSK軸承、上銀滾珠絲杠等，確?？煽啃浴＞茸裱璉SO 10791等標準，定位精度≤±0.01mm，重復定位精度≤±0.0075mm。潤滑與冷卻系統采用自動設計，氣動系統支持換刀與清潔功能，全面模擬工業場景。
實驗實習項目
通過數控加工中心電氣控制與維修實訓考核裝置，學生可進行以下實驗：
電氣控制設計：包括數控系統安裝、主軸調速電路及伺服驅動接線；
機械裝配：如滾珠絲杠與導軌的調整、主軸箱組裝；
功能調試：涉及參數設置、刀庫調試及故障模擬；
機電聯調與維修：強化數控加工中心電氣控制與維修技能；
編程與加工：結合CAD/CAM，實現零件加工實踐。
這些項目覆蓋從基礎到高級的實訓內容，助力學生快速適應市場需求。
系統配置與技術參數
裝置主要參數包括：工作臺尺寸≥800×320mm，行程X/Y/Z軸≥510/350/420mm，快速進給達15m/min，主軸功率≥3.7/5.5kW。整體設計緊湊，重量≥2600kg，適合實驗室部署。
結語
數控加工中心電氣控制與維修實訓考核裝置以其綜合性與實用性，成為數控教育的重要工具。它不僅提升學生的電氣控制與維修能力，還通過智能考核系統優化學習評估。選擇該裝置，可顯著增強實訓效果，為制造業輸送高質量人才。立即引入這款先進的數控加工中心電氣控制與維修實訓考核裝置，開啟高效教學新篇章！
