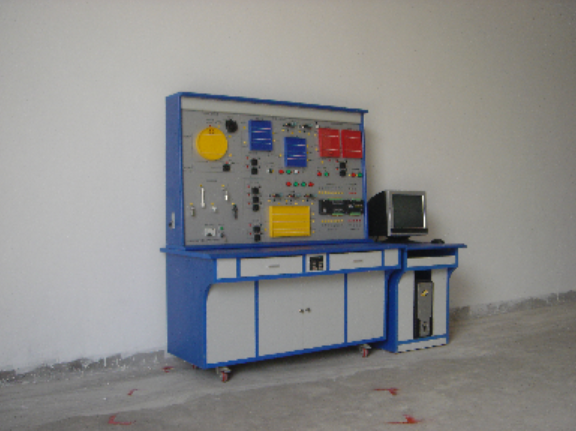

樓宇給排水監控系統實驗實訓裝置
樓宇給排水監控系統實驗實訓裝置是專為職業院校建筑智能化、給排水工程及相關專業設計的教學設備，用于培養學生對現代智能樓宇給排水系統的安裝、調試、編程和維護能力。本裝置完全模擬真實樓宇給排水監控系統，為學生提供全面的實踐操作平臺。
裝置組成
本樓宇給排水監控系統實驗實訓裝置控制部分全部采用工業級實物，控制對象采用高仿真模型，確保實訓環境與真實工程場景高度一致。整個系統核心包括DDC控制器、仿真水箱、多種水位傳感器（浮球式、壓力式、超聲波式等）、多種電動水閥（蝶閥、球閥、截止閥等）、氣壓給水裝置、熱水供應系統等。
該系統還配備了給排水系統控制編程訓練模塊，各模擬量輸入信號均采用指針表顯示，并可通過電位器調節信號大小。模塊支持手動或自動控制的模擬給排水系統，水閥的開度信號也采用指針表顯示，便于學員觀察和理解。
系統實訓功能
該樓宇給排水監控系統實訓裝置能夠進行多種操作演示和實訓項目，全面覆蓋樓宇給排水自動化控制所需技能：
能進行各種給排水系統控制操作演示
進行DDC控制器的操作與編程、給水控制、排水控制
氣壓給水控制、熱水供水控制
水位傳感器的安裝與連接、電動水閥的安裝與調試
系統軟件的組態、配置與控制
線路的設計與連接、故障的設置、判斷及排除等實驗和實訓
可與樓宇自控系列中的其它設備聯網進行各種綜合實訓，培養系統集成能力
系統技術指標
該樓宇給排水實驗裝置的具體技術參數符合工業標準，確保設備的穩定性和安全性：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：1500mm（長）×700mm（寬）×1800mm（高）
安全保護：具有漏電自動保護裝置，確保操作安全
故障設置：具有故障設置系統，可模擬多種常見故障供學員排查
可以做的實訓項目
該樓宇給排水監控實驗裝置支持豐富的實訓項目，旨在通過實操提升學生的工程應用能力：
樓宇給水監控系統的實訓：掌握樓宇給水系統的監控原理和操作方法
樓宇排水監控系統實訓：學習排水系統的監控與故障診斷技能
樓宇氣壓給水監控系統實訓：了解氣壓給水系統的工作原理和監控方法
樓宇熱水給水監控系統實訓：掌握熱水供應系統的監控與調節技術
線路故障的判斷與處理：培養線路故障的診斷與解決能力
設備故障的判斷與處理：學習常見設備故障的排除方法
設計并安裝一個簡易應用系統：綜合運用所學知識設計小型監控系統
設計有關控制點位信息表格：編制控制點位表，理解系統信息管理
組態軟件設計實訓項目：利用組態軟件進行監控界面設計
系統調試實訓項目：完成整個給排水監控系統的聯動調試與優化
此外，高級實訓還可包括樓宇恒壓供水系統、樓宇熱水循環系統、樓宇排水提升系統等多種給排水系統的專項實訓，并可通過網際組態軟件對系統進行二次開發和設計，與樓宇自控實訓系統監控中心聯網實訓。
